МОНТАЖ

Описание устройства

8. Описание

устройства

8.1 Комплект

поставки

В комплект поставки прибора входят:

-

Планка для подвешивания (2 шт. для приборов ем.
120 и 150 л)

-

Распорки 5 ММ (2 шт. вверху, 2 шт. внизу)

-

Защитные крышки

8.2 Принадлежности

Комплект для переоборудования реле позволяет обеспе-
чить электроподключение с дополнительным разделени-
ем тарифов для внепиковых и пиковых нагрузок (см. главу
«Технические харак теристики / Элек трические схемы и
соединения»).

Прибор закрытого (напорного) типа

Для приборов закрытого (напорного) типа предлагаются
различные предохранительные группы в зависимости от
статического давления. Данные конструктивно надежные
предохранительные узлы защищают прибор от недопусти-
мых превышений давления.

Напорная арматура имеется в качестве принадлежностей.

Прибор открытого (безнапорного) типа

Безнапорная арматура имеется в качестве принадлежно-
стей.

9. Подготовительные

мероприятия

9.1 Место

монтажа

Прибор предназначен исключительно для стационарного
монтажа на стену. Стена должна быть рассчитана на соот-
ветствующую нагрузку.

Устанавливать прибор только вертикально, в незамерзаю-
щем помещении и рядом с краном.

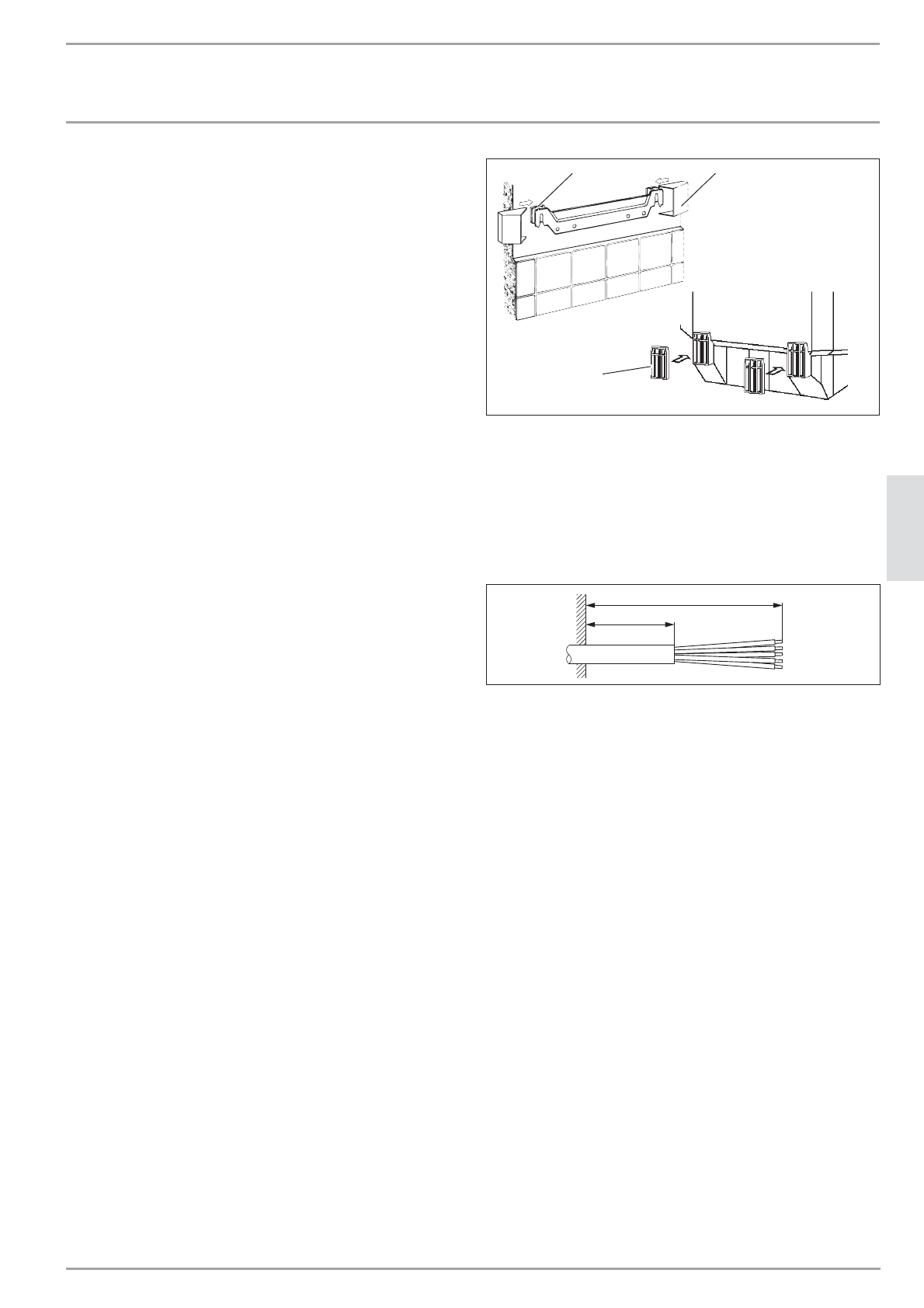

9.2  Планка для подвешивания

f

Перенести размеры планки для подвешивания на
стену.

f

Просверлить отверстия и закрепить планку для подве-
шивания с помощью винтов и дюбелей. Выбирать кре-
пежный материал нужно с учетом прочности стены.

Для приборов с номинальной емкостью 120 л или 150 л не-
обходимы 2 планки для подвешивания.

2

6

_0

2

_

0

1

_0

5

7

2

2

3

1

2

2

2

2

2

2

2

3

3

3

3

3

3

3

1 Вставка внизу
2 Вставка вверху
3 Защитная крышка

f

Выровнять неровности стены с помощью прилагаемых
распорок.

f

Надвинуть крышки.

9.3 Кабель

питания
