МОНТАЖ

Монтаж

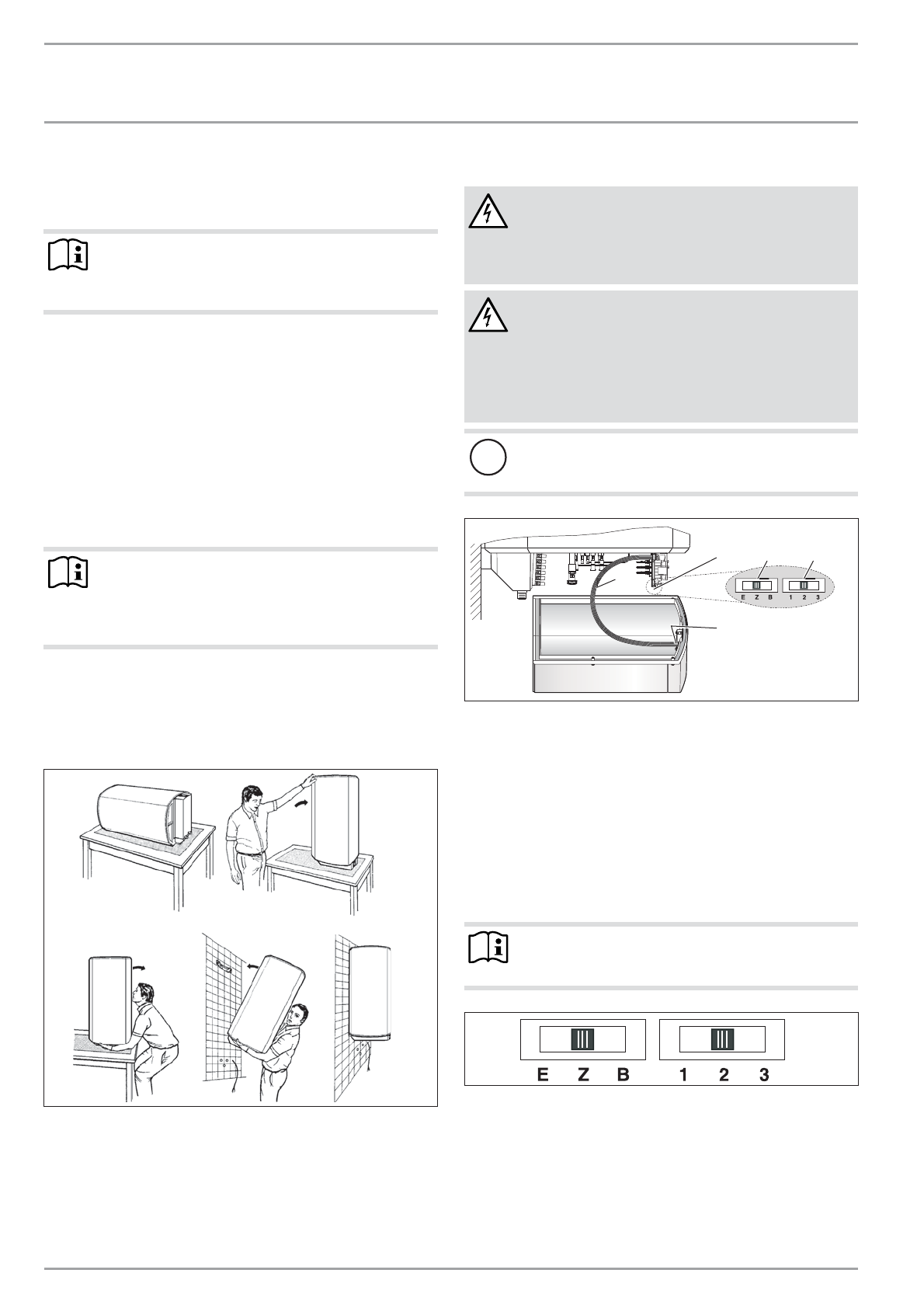

10. Монтаж

10.1 Подключение воды

Указание

Все работы по подводу воды и монтажу прибора
необходимо производить в соответс твии с ин-
струкцией.

Закрытого типа (напорный) для снабжения
нескольких точек отбора

f

Предохранительный узел нужно вмонтировать в тру-
бопровод подачи холодной воды. При этом подходя-
щий предохранительный узел необходимо подобрать
в зависимости от статического давления.

f

Соблюдать указания из инструкции по монтажу предо-
хранительного узла.

Открытого типа (безнапорный) для снабжения одной
точки отбора

Указание

Нельзя перекрывать слив и блокировать поворот-
ный рычаг арматуры.
Нельзя использовать регуляторы струи или аэра-
торы.

f

Тщательно промыть.

f

Нужно использовать рекомендованную нами арматуру
открытого типа.

10.2 Монтаж прибора

2

6

_0

2

_

0

1

_04

2

4

10.3 Электрическое подключение

ПРЕДУПРЕЖДЕНИЕ опасность поражения элек-

трическим током

Все работы по установлению электрических сое-

динений и монтажу необходимо производить в

соответствии с инструкцией.

ПРЕДУПРЕЖДЕНИЕ опасность поражения элек-

трическим током

Подключение к электросети допустимо только

при наличии постоянной проводки в исполне-

нии с извлекаемым кабельным вводом. Прибор

должен отсоединяться от сети с раствором всех

контактов минимум 3 ММ на всех полюсах.

Материальный ущерб

Прибор должен быть подключен к защитному про-
воду!

2

6

_0

2

_

0

7

_0

2

0

1

_

4

1

3

2

5

4

1  Электронный блок регулирования
2  Переключатель режимов работы
3 Переключатель мощности
4  Электронный блок управления
5  Соединительный кабель для электронных модулей

f

Вывернуть 4 винта.

f

Снять нижнюю крышку.

f

Вытянуть по направлению вниз кабельный ввод, при-
жав при этом фиксатор.

f

Пропустить питающий кабель через кабельный ввод и
снова зафиксировать его.

Указание

Перек лючать мощнос ть и режим разрешаетс я
только при условии отключения от сети.

2

6

_0

2

_

0

7

_0

2

0

4_

E Одноконтурный режим
Z Двухконтурный режим
B Режим бойлера
1 Мощность 1
2 Мощность 2
3 Мощность 3
