МОНТАЖ

Ввод в эксплуатацию

Указание

При специальном подключении без внешних кон-
такторов для переключения тарифа (двухконтур-
ный режим, измерение двумя счетчиками, 1 фазн.
/N/PE ~ 230 В) следует соблюдать положения главы
«Технические харак терис тики / элек трические
схемы и соединения».

f

Выбрать мощность и режим работы посредством
переключателей на электронном блоке регулирова-
ния, затем выбрать желаемое подключение (см. главу
«Технические характеристики / электрические схемы и
соединения»).

f

Шариковой ручкой отметить на заводской табличке
крестиком выбранную для подключения мощность и
напряжение.

f

При необходимости подключить к соединительной
клемме сети пульт дистанционного управления для
ускоренного нагрева.

10.4 Завершение монтажа

f

Вставить 5-контактный штекер соединительного кабе-
ля в гнездо электронного блока управления, поз. X2.

f

Установить нижнюю крышку на место.

f

Завинтить 4 винта.

Прибор закрытого (напорного) типа:

f

Соединить предохранительный узел с прибором, ис-
пользуя для крепления труб резьбовое соединение.

Прибор открытого (безнапорного) типа

f

Привинтить арматуру к прибору.

11.  Ввод в эксплуатацию

11.1  Первый ввод в эксплуатацию

f

Держать вентиль горячей воды открытым до тех пор,
пока прибор не заполнится водой, а из системы трубо-
проводов не уйдет воздух.

f

Нужно учитывать максимально допустимый расход
при полностью открытой арматуре (см. главу «Техниче-
ские характеристики / Таблица параметров»).

f

Прибор закрытого (напорного) типа:
При необходимости уменьшить расход на дросселе
предохранительного узла.
Смонтировать продувочный трубопровод предохра-
нительного узла с постоянным уклоном вниз.
Необходимо соблюдать указания из инструкции по
монтажу предохранительного узла.

f

Подать сетевое напряжение.

f

Проверить работу прибора. При необходимости про-
верить функцию ускоренного нагрева.

f

Прибор закрытого (напорного) типа:
Проверить работоспособность предохранительного
узла.

Если после ввода в эксплуатацию достигнута температура
на выходе  55  °C, температура автоматически компенси-
руется и включается функция распознавания накипи. Для
этого примерно нагрев прерывается примерно на 5 минут.

11.1.1 Передача устройства

f

Объяснить пользователю принцип работы прибора и
ознакомить его с правилами использования прибора.

f

Указать пользователю на возможные опасности, осо-
бенно на опасность получения ожога.

f

Передать данную инструкцию.

11.2  Повторный ввод в эксплуатацию

См. главу «Первый ввод в эксплуатацию».

12. Настройки

2

6

_0

2

_

0

7

_0

3

2

0

(См. также главу  «Технические характеристики / Электри-
ческие схемы и соединения»).

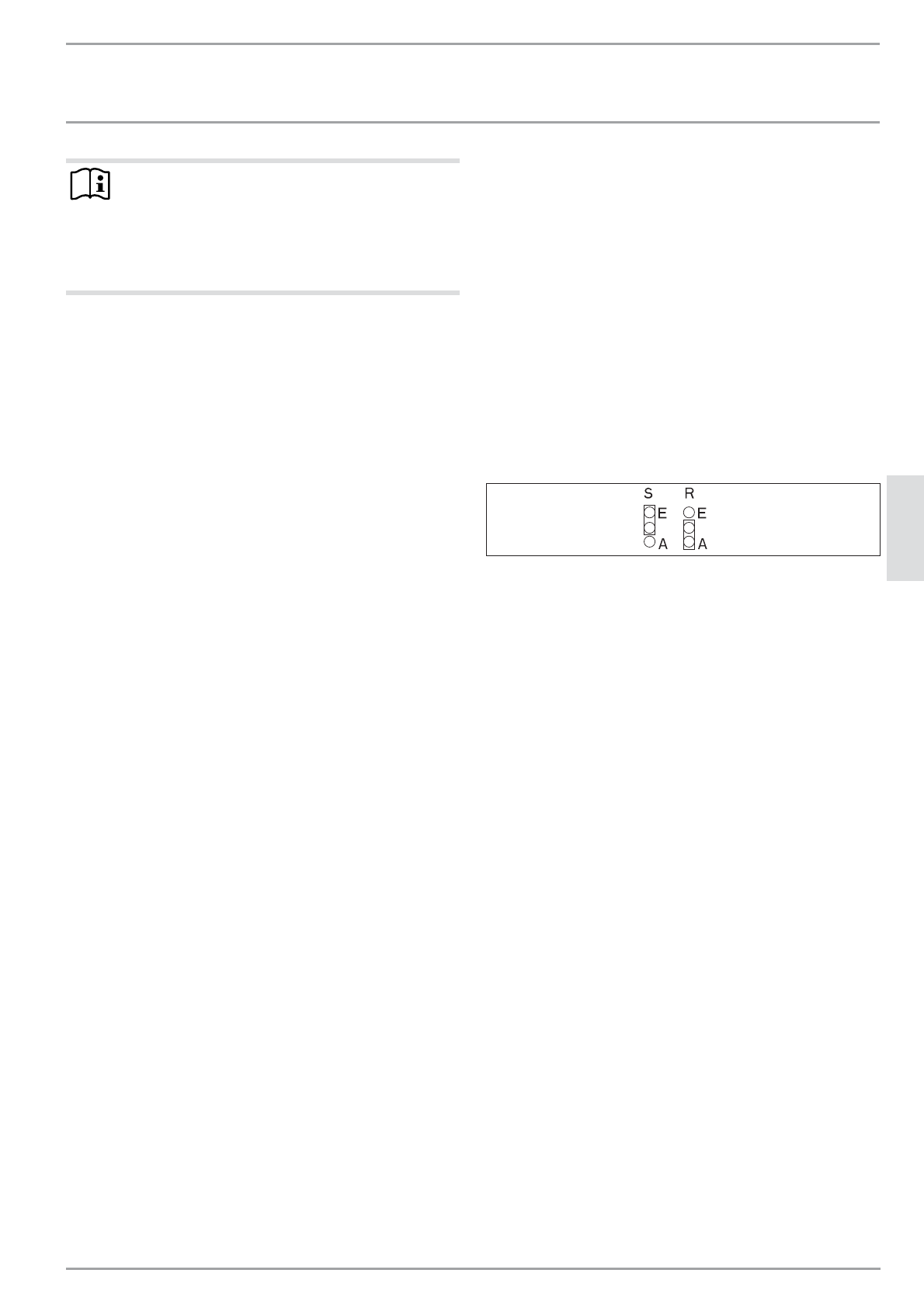

12.1  Включение производственного режима

f

Для включения производственного режима переста-
вить соответствующую перемычку.

S  Перемычка ECO (энергосберегающий режим)
E  ECO ВКЛ. (заводская настройка)
A  ECO ВЫКЛ. (производственный режим)

12.2  Включение управления рециркуляцией

f

Для включения режима управления рециркуляцией
переставить перемычку.

R Перемычка управления рециркуляцией
E  Управление рециркуляцией ВКЛ.
A  Управление рециркуляцией ВЫКЛ (заводская

настройка)

13.  Вывод из эксплуатации

f

Обесточить прибор с помощью предохранителя до-
машней электрической сети.

f

Опорожнить прибор. См. главу «Техобслуживание /
Опорожнение прибора».
