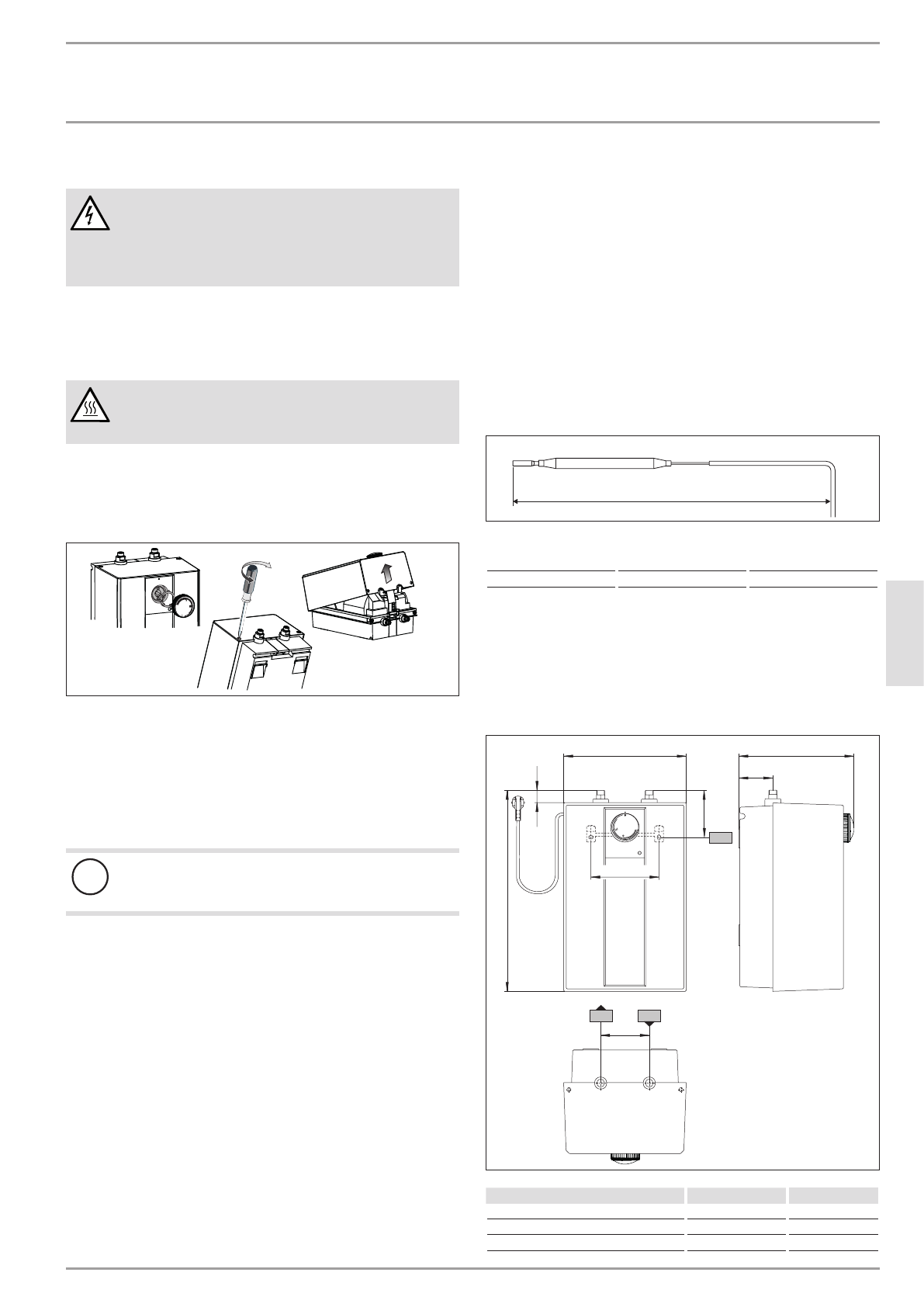

уСТАНОВкА

Техническое обслуживание

www.stiebel-eltron.com

ESH 5 U-N Trend | ESH 5 O-N Trend |

51

РУ

СС

КИЙ

14.  Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Перед любыми работами следует обесточить

прибор с размыканием контактов на всех полю-

сах.

f

f

Для работ по техобслуживанию прибор следует

демонтировать.

14.1  Опорожнение прибора

ПРЕДУПРЕЖДЕНИЕ ожог

при опорожнении прибора из него может вытекать

горячая вода.

f

f

Опорожнить прибор через патрубки для подключения

воды.

14.2  Открывание прибора

D

00000

40

44

5

f

f

Снять ручку регулятора температуры и ограничитель-

ное кольцо.

f

f

Выкрутить винты под ручкой регулятора температуры.

f

f

Открыть крышку прибора; для этого отжать фиксирую-

щие винты внутрь, поднять крышку вверх и снять ее.

14.3  Удаление накипи из прибора

!

Материальный ущерб

Не обрабатывать поверхность емкости средством

для удаления накипи.

f

f

Демонтировать фланец с нагревательным ТЭНом.

f

f

Сильные отложения накипи на нагревательном

элементе следует удалить путем осторожного

постукивания.

f

f

погрузить нагревательный элемент в средство для

удаления накипи до уровня фланцевой пластины.

14.4  Замена кабеля электропитания

замену кабеля электропитания разрешено производить

только специалисту и только с использованием оригиналь-

ного кабеля. В качестве альтернативного варианта можно

использовать кабель H05VV-F3x1,0.

14.5  Проверка защитного проводника

f

f

Снять ручку регулятора температуры и ограничитель-

ное кольцо.

f

f

проверить защитный провод (например, в Германии

на соответствие нормам DGUV V3) в следующих точках:

крепежный винт терморегулятора и контакт защитно-

го провода кабеля электропитания.

14.6  Установка датчика температуры в

защитную трубку

f

f

при замене терморегулятора следует ввести датчик

температуры в защитную трубу.

f

f

закрепить датчик температуры под вилкой

заземления.

26

�0

2�

06

�0

21

9

L1

L1 Регулятор температуры

ESH 5 U-N Trend

ESH 5 O-N Trend

L1

185

200

15.  Технические характеристики

15.1  Размеры и соединения

ESH 5 U-N Trend

c06

c01

i13

93

140

415

233

70

100

252

25

D

00000

40

40

8

ESH 5 U-N Trend

c01  подвод холодной воды

Наружная резьба

G 3/8 A

c06  Выпуск горячей воды

Наружная резьба

G 3/8 A

i13  Настенная монтажная планка
