уСТАНОВкА

Монтаж

www.stiebel-eltron.com

ESH 5 U-N Trend | ESH 5 O-N Trend |

49

РУ

СС

КИЙ

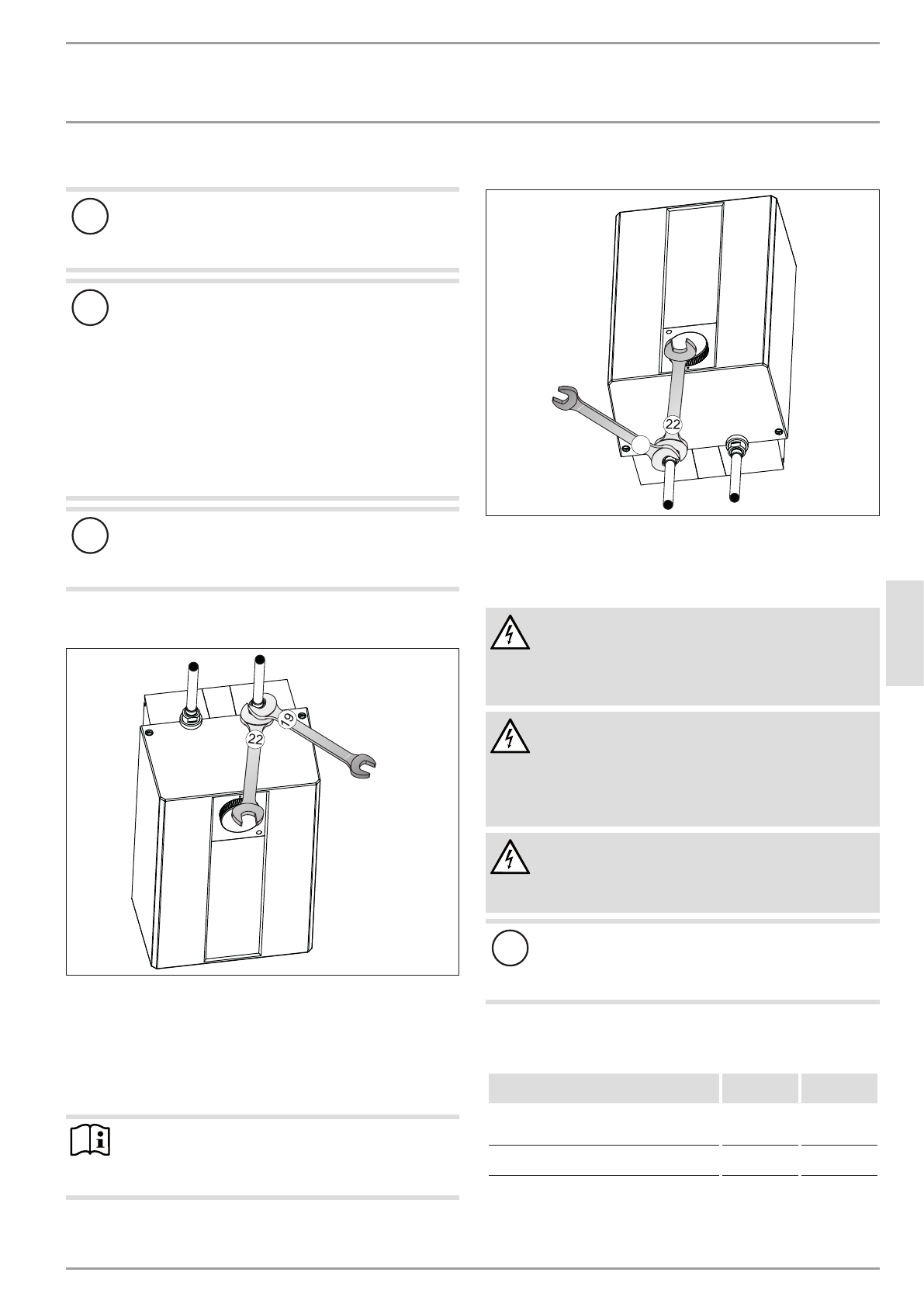

9.2  Подключение к водопроводу

!

Материальный ущерб

Все работы по подключению воды и установке

прибора необходимо производить в соответствии

с инструкцией.

!

Материальный ущерб

прибор может утратить герметичность и работо-

способность.

f

f

запрещается подвергать прибор давлению во-

допроводной сети.

f

f

Не перепутать местами соединительные шлан-

ги для подачи воды.

f

f

задать расход (см. руководство по эксплуа-

тации смесителя). учитывать максимально

допустимый расход при полностью открытом

смесителе (см. главу «установка / Технические

характеристики / Таблица параметров»).

!

Материальный ущерб

при затягивании резьбовых соединений их следует

удерживать подходящим гаечным ключом от про-

ворачивания.

ESH 5 U-N Trend

D

00000

40

41

9

убедиться, что цветная маркировка патрубков для подклю-

чения воды на смесителе и приборе совпадают:

-

синий цвет (справа) = подвод холодной воды;

-

красный цвет (слева) = выпуск горячей воды.

f

f

прочно привинтить к патрубкам прибора шланги

смесителя.

Указание

при монтаже не допускать перегибов соединитель-

ных шлангов для подачи воды. при установке не

допускать растягивающих напряжений.

ESH 5 O-N Trend

24

D

00000

40

41

7

f

f

прочно привинтить к патрубкам прибора шланги

смесителя.

9.3  Электрическое подключение

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Все работы по электрическому подключению и

установке необходимо производить в соответ-

ствии с инструкцией.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

При неразъемном подключении к сети через

приборную розетку прибор должен отсоеди-

няться от сети с раствором контактов не менее

3 ММ на всех полюсах.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Проверить подключение прибора к защитному

проводу.

!

Материальный ущерб

Напряжение в сети должно совпадать с указанным

на заводской табличке.

f

f

учитывать данные на заводской табличке.

Допустимы следующие варианты электрического подклю-

чения:

ESH 5 U-N

Trend

ESH 5 O-N

Trend

подключение посредством штепсельной

вилки к свободно доступной розетке с

защитным контактом

X

X

Неразъемное подключение через при-

борную розетку с заземлением

X

X
