Спаренный вывод при вертикальной
ориентации

Минимальные расстояния при спаренном
выводе в случае вертикальной ориентации
на ровной внешней стене:

a = 0,5 м; b = 1,0 м; c = 5,0 м, а в зависимости
от x следующие

x ≥ 5,0 м соответственно a1 = 0,5 m,

x ≥ 4,0 м соответственно a1 = 0,6 m,

x ≥ 3,0 м соответственно a1 = 0,75 m,

x ≥ 2,0 м соответственно a1 = 1,0 m,

x ≥ 1,0 м соответственно a1 = 1,2 m,

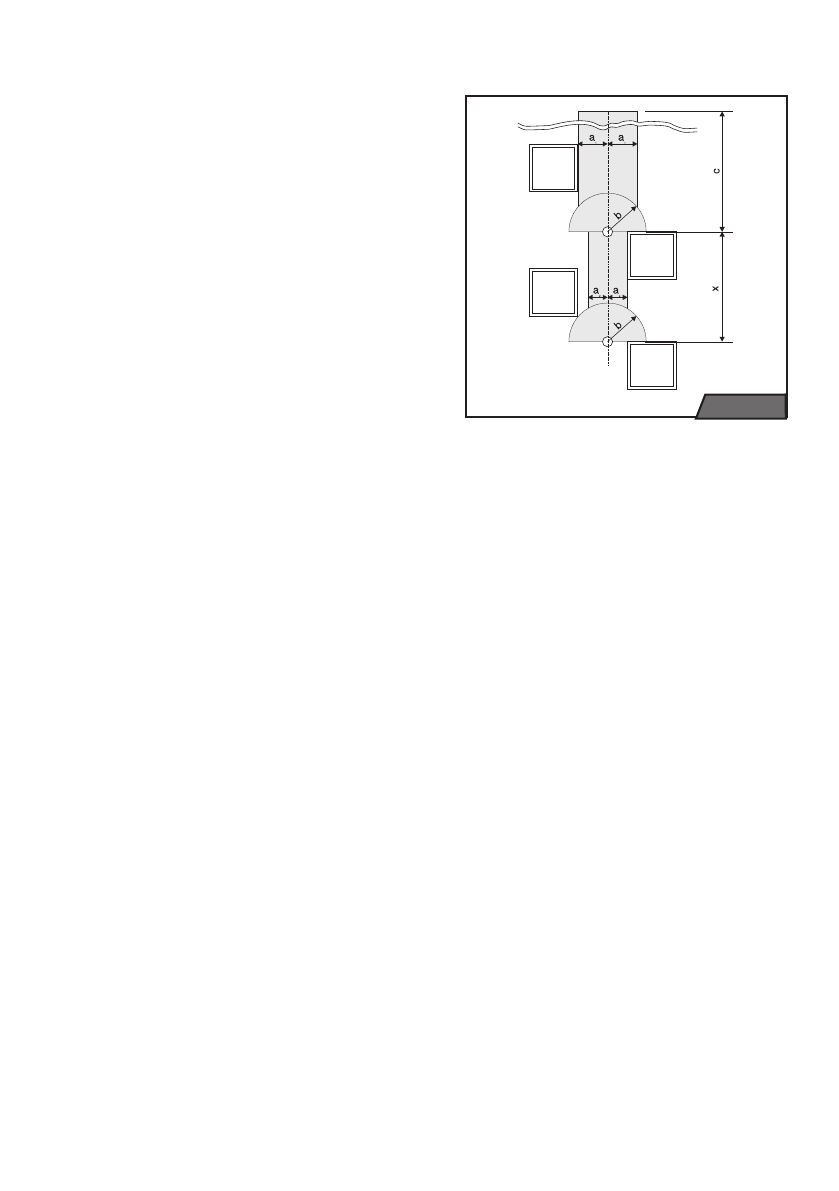

Рис. 16б – Спаренный вывод при
вертикальной ориентации на ровной
внешней стене

Важное предупреждение!

Приведенные примеры размещения
дымоходов могут быть использованы только
при ремонте или реконструкции объектов.

В остальных случаях необходимо поступать
в соответствии с инструкцией № 410/
2003 Министерства охраны окружающей
среды СР, которая вносит изменения
и дополняет инструкцию МООС СР  №
706/2002 Сб.з. об источниках загрязнения
окружающей среды, о эмиссионных
ограничениях, о технических требованиях и
всеобщих условиях эксплуатации, о списке
загрязняющих веществ, о классификации
источников загрязнения окружающей среды
и требованиях по обеспечению рассеивания
эмиссий загрязняющих веществ.

Меры по технике безопасности

Расстояние от горючих веществ
до сжигающей части разделенного
трубопровода должна быть такова,
чтобы температура на поверхности этих
материалов не превышала 80 °C.

Выводы продуктов сгорания не могут быть
размещены в пространствах:

• взрывоопасных (согласно норме ЧСН 33

2320)

рис

. 16b

• являющихся внутренними пространствами

строения (чердаки, лестничные клетки,
коридоры и т.д.)

• перекрывающихся, т.е. проездах и т.п.
• пересекающихся с ландшафтом (даже в

случае отсутствия препятствий со всех
сторон), например, туннели, подходы и
т.п.

Соразмерно данным запретам относительно
размещения выводов продуктов сгорания
необходимо решать и вопрос расположения
горловины (всасывания) воздуховода.

Отверстие в стене для спаренного
трубопровода подвода воздуха и
отвода продуктов сгорания делается
с достаточными припусками
(приблизительно от 120 до 130 мм), а после
окончания инсталляции заделывается
соответствующим строительным способом.
Для герметизации используются не горючие
материалы (со степенью горючести A
согласно ЧСН 730823), как, например,
стеновая штукатурка, гипс и т.п. Вопрос
прохождения трубопровода через стену,
содержащую горючий материал, или потолок
решается согласно первого раздела данной
части.
