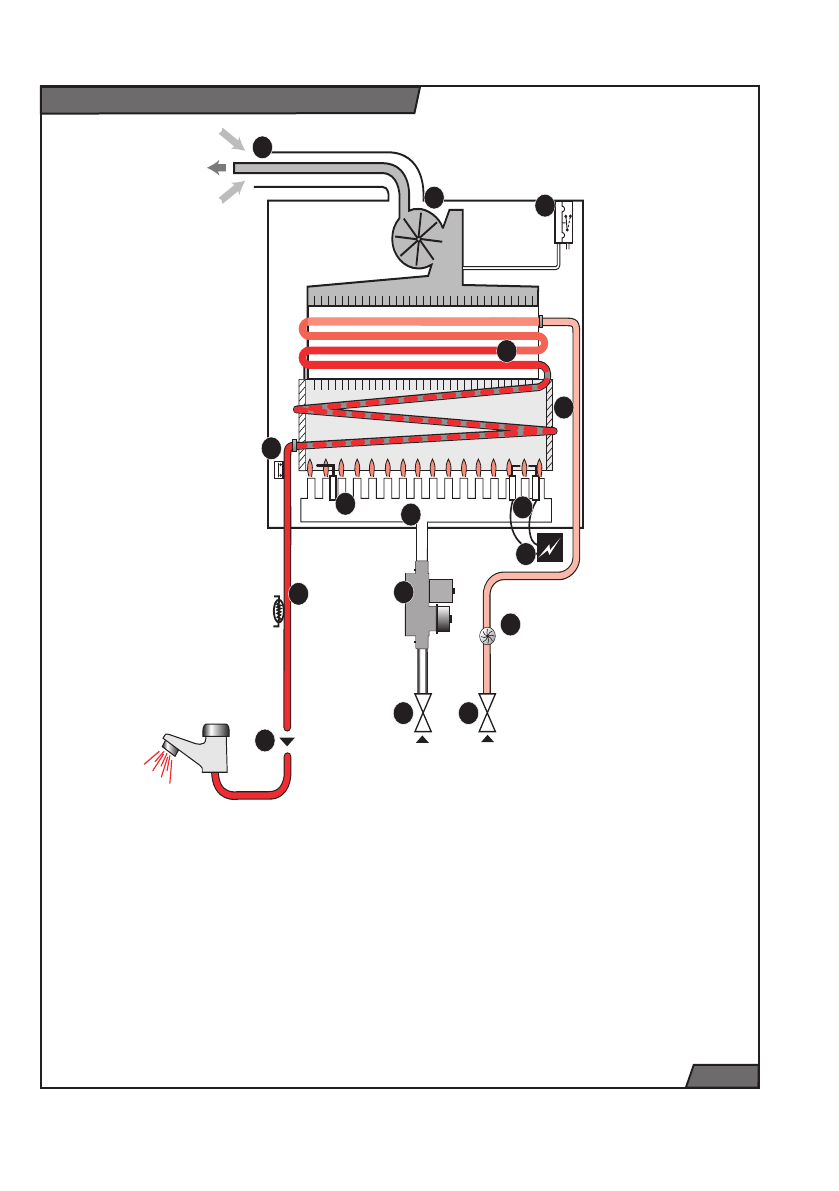

Рабочая схема
PROTHERM 24 PTP
рис
. 6
1
2
5
4
6
3
8
9
7
11
10
16
12
15
13
14
1. Газовый клапан
9. Система защиты против обратного тока
продуктов сгорания
2. Горелка
10. Вентилятор
3. Электрод для контроля
пламени
11. Система ограничения перегрева
теплообменника
4. Датчик расхода
12. Датчик температуры
5. Электронное зажигание
13. Подключение горячей воды
6. Электрод зажигания
14. Подключение холодной воды
7. Камера сгорания
15. Подключение газа
8. Теплообменник
16 Отвод продуктов сгорания
Содержание
- 2 Protherm 24 PTP; Obsah; Содержание
- 3 Введение
- 5 Описание проточного нагревателя
- 6 Ввод в действие проточного нагревателя; Запуск проточного нагревателя
- 7 Уход и сервис; Квалифицированный уход и сервис; Противоморозная защита; Отключение проточного нагревателя
- 8 Гарантия и гарантийные условия
- 9 Сообщения о неисправностях; Неисправность
- 10 Исполнение
- 11 рис
- 14 Установка проточного нагревателя; Навеска проточного нагревателя; Подключение газа и воды
- 16 Подвод воздуха и отвод продуктов сгорания; Таблица
- 20 Информация для пользователя; Профессиональное обслуживание и сервис
- 21 Запасные части
