16

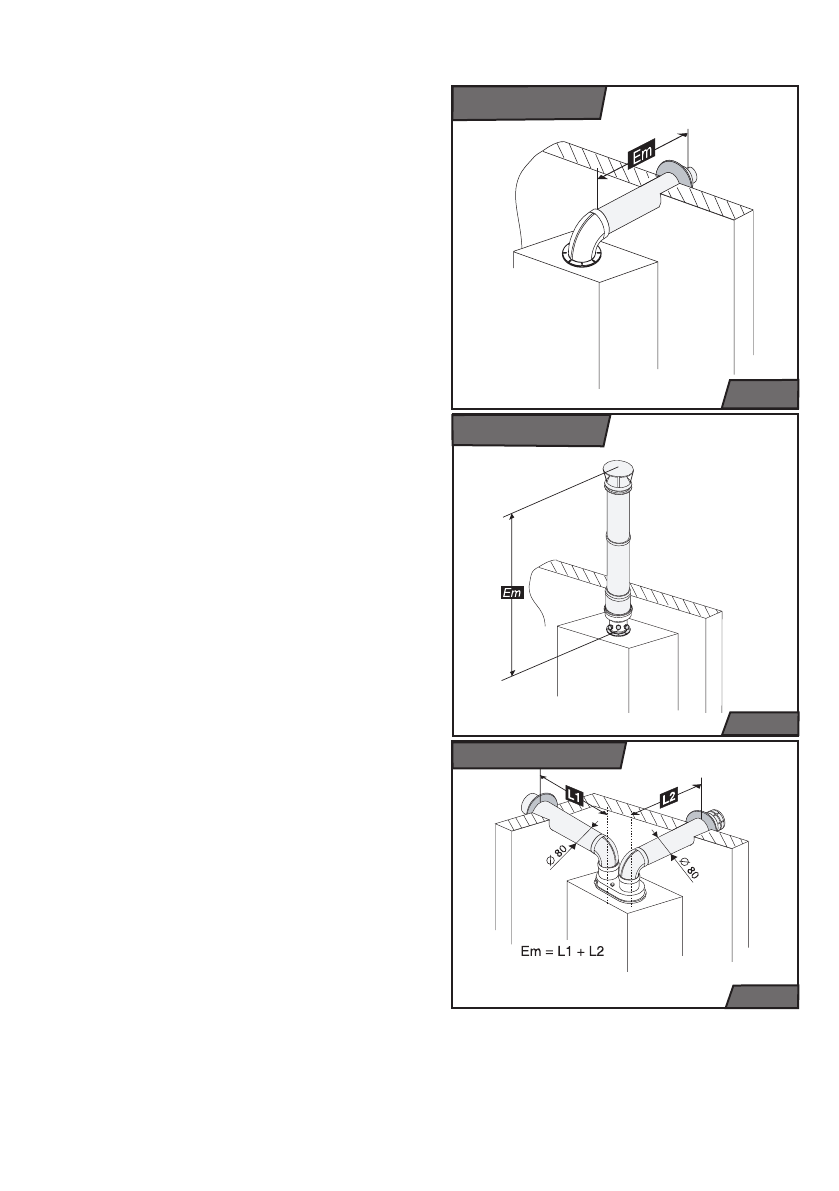

рис

. 12

Способ C

32

рис

. 11

Способ C

12

Способ C

42

 – подключение к спаренным

общим дымоходам. Спаренный трубопровод
из отдельных газовых установок
(отдельные трассы) возможно вести и к
совместным дымоходам; транспортная
способность дымохода оценивается на
основании данных изготовителя корпуса
дымохода. В случае выведения из
дымохода трасс перпендикулярно в двух
направлениях, необходимо обеспечить
между выводами высотную  разницу хотя
бы 0,3 м. На выводы трасс в совместный
дымоход никогда не устанавливаются
концевые элементы, подобные выводам
в свободное пространство! Обе две части
трассы (внешняя – воздушная и внутренняя
– отвода  продуктов сгорания) должны
быть размещены в соответствующую
продушину дымохода так, чтобы не мешали
прохождению продуктов сгорания или
воздуха. В этом случае трасса соосного
трубопровода не должна превысить длину
(колено 90° +) 3 Eм, трасса разделенного
трубопровода не должна превысить (колено
90° +) 7 Eм (берется сумма длин воздушной
части и части отвода продуктов сгорания).
При длине трассы отдымления до 0,5м
используйте диффузор продуктов сгорания,
при длине 0,6 – 5 м – без диффузора.

Способ C

52

 – спаренный трубопровод

разделенный и выводы в различных местах
(с различными параметрами, в основном,
давления). Для отвода продуктов сгорания
и подвода воздуха можно использовать и
разделенный трубопровод (рис. 13). Трассы
разделенного трубопровода не могут быть
выведены на протипоположных сторонах
здания. При длине трассы отдымления 2 x
0,5м используйте диффузор, при длине от 2
x 2 м до 2 x 15 м – без диффузора.

Способ C

82

 - использование трубопровода

в тех случаях, когда воздушная его часть
выведена в свободное пространство,
а отвод продуктов сгорания – в общий
дымоход.

При длине трассы отдымления 2 x 0,5м
используйте диффузор продуктов сгорания,
при длине от 2 x 2 м до 2 x 15 м – без
диффузора. Воздух можно точно также
получать из окружающего пространства или
из пространства, достаточно снабжаемого
воздухом, а продукты сгорания отводить в
общий дымоход (или опять в пространство
возникновения общих продуктов сгорания).

рис

. 13

Способ C

52
