Подвод воздуха и отвод продуктов сгорания

Отвод продуктов сгорания и подвод
воздуха горения осуществляется только
по предназначенным для этих целей
трубопроводам.
Горизонтальные отрезки трубопроводов
должны быть наклонены таким образом,
чтобы возникающий в них конденсат
стекал по направлению к внешнему
выводу трубопровода или к элементам,
предназначенным для отвода конденсата
(рис.9). При этом  в местах соединения

колена с прямым отрезком можно

осторожно создать небольшое отклонение
от основного направления.
Вертикальные части трубопровода
всегда оснащаются элементами отвода
конденсата. Эти элементы, по возможности,
всегда устанавливаются вблизи
горловины вывода продуктов сгорания из
проточного нагревателя.  Неисправности,
вызванные попаданием конденсата, не
классифицируются в рамках гарантии
проточного нагревателя как рекламация.

Способы подвода воздуха и отвода
продуктов сгорания (согласно норме
ЧСН ЕН 482) и допустимые длины
трубопроводов

Длины трубопровода (от места подключения
к проточному нагревателю по место вывода)
для отдельных способов размещения
трасс спаренного трубопровода могут быть

следующие – см. таблицу 1.

Примечание:

 За 1 Em берется будь 1м

прямолинейного отрезка или 1 шт. 90°-ного
колена или 2 шт. 45°-ного колена.

Предупреждение:

 В случае превышения

длины, приведенной в таблице 1 в строке
„Максимальная длина с диффузором
продуктов сгорания“, необходимо вынуть
диффузор из горловины трубопровода
отвода продуктов сгорания на проточном

рис

. 10

Диффузор продуктов сгорания

нагревателе (рис. 10).
Для проточного нагревателя утверждены
следующие способы привода воздуха и
отвода продуктов сгорания:

Способ C

12

 – горизонтальные трассы и

их горизонтальные выводы в свободное
пространство (рис.10). При длине трассы
отдымления до 1,5м используйте диффузор
продуктов сгорания, при длине 1,6 - 5 м –
без диффузора.

Способ C

32

 – вертикальные трассы и

их вертикальные выводы в свободное
пространство (рис. 11). При длине трассы
отдымления 1 – 2 м используйте диффузор
продуктов сгорания, при длине 2,1 – 5м
– без диффузора.

Способ ведения

трассы

Минимальная

длина

Максимальная

длина с диффузором

продуктов сгорания

Максимальная длина

без диффузора

продуктов сгорания

100 / 60

1 Em

1,5 Em

5 Em

80 / 80

2 x 1 Em

2 x 2 Em

2 x 12 Em

Таблица

 1

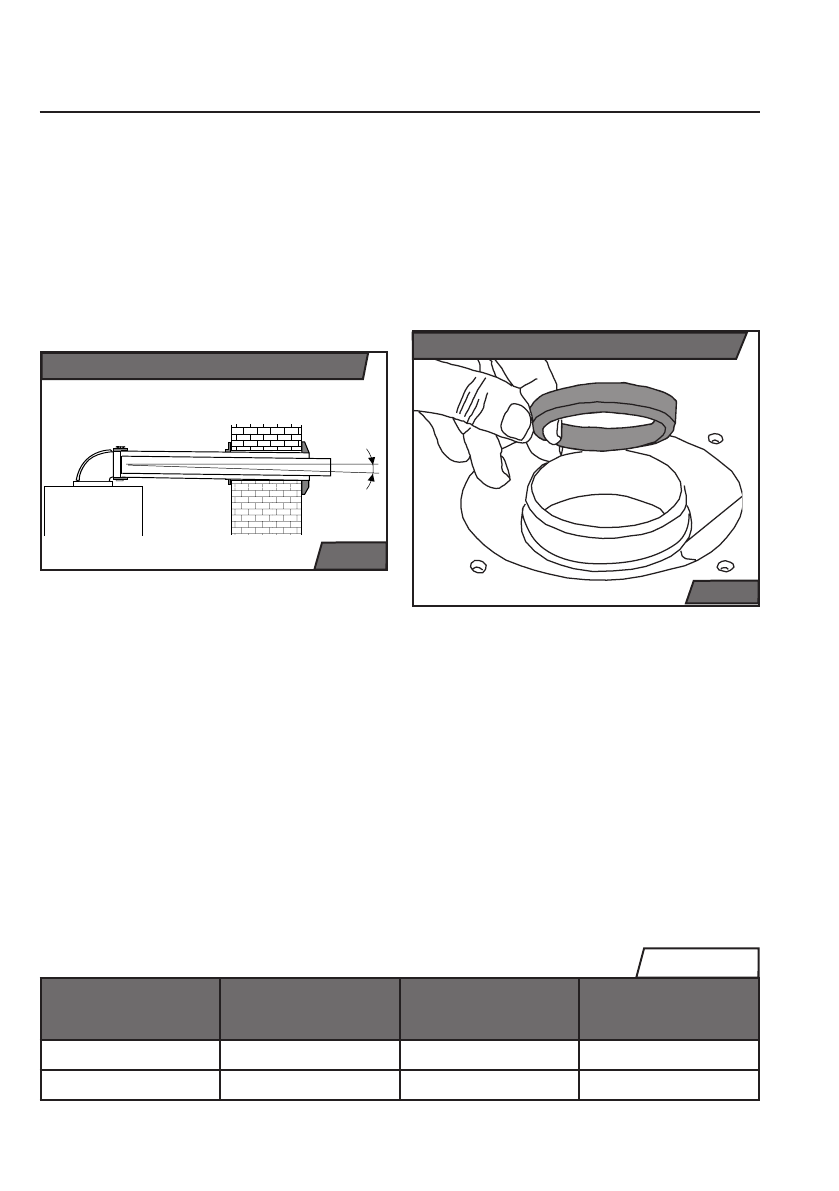

Скос горизонтальных отрезков

рис

. 9
