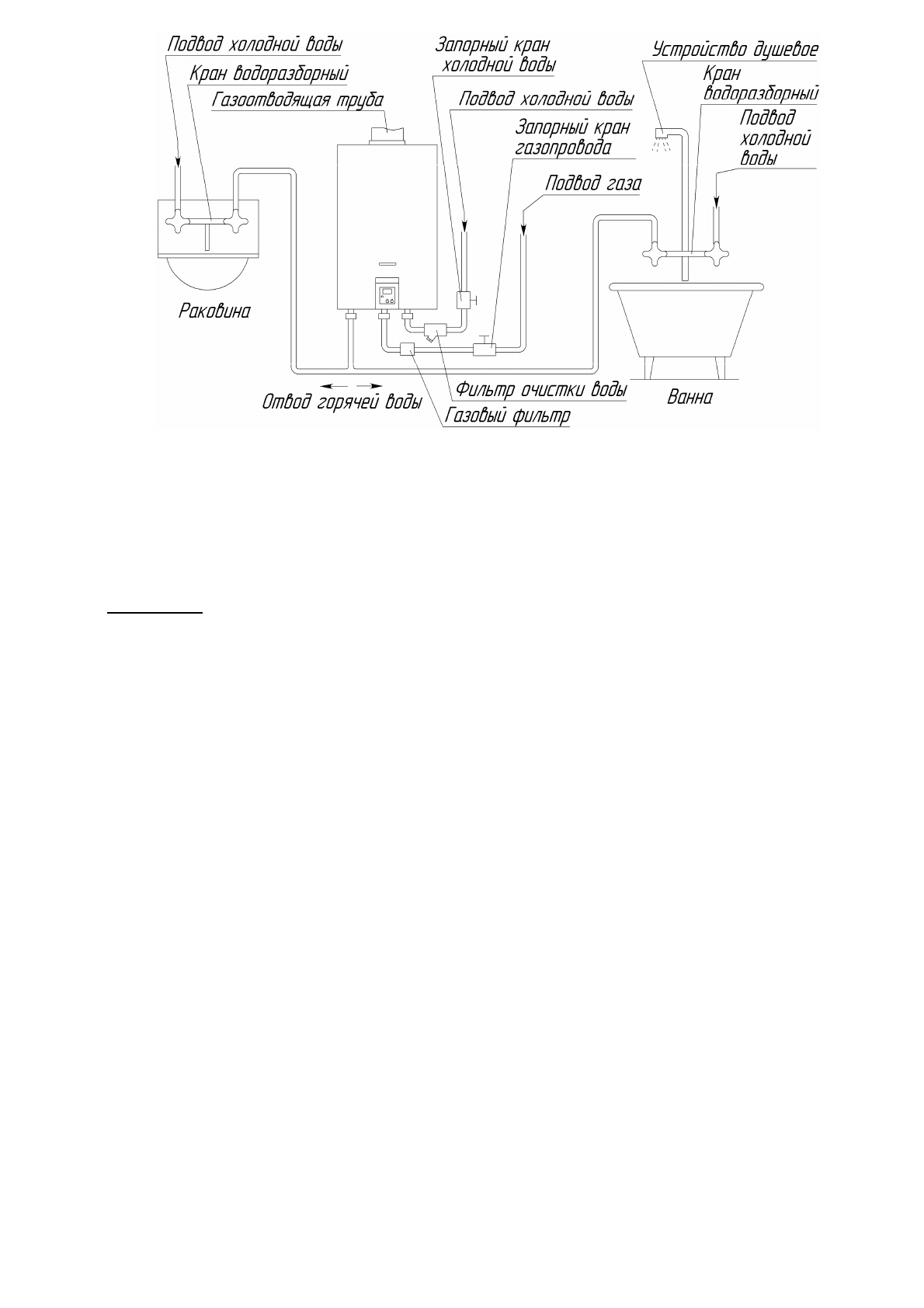

Рисунок
6.
Схема
установки
аппарата
3.2.
Монтаж
аппарата
3.2.1.
Перед
монтажом
аппарата
рекомендуется
снять
с
него
облицовку
,
для
чего
:
-
вывернуть
в
нижней
части
аппарата
два
винта
–
самореза
20 (
см
.
рис
.2),
скрепляющие
облицовку
с
кронштейном
на
задней
стенке
;
-
разъединить
кабель
,
соединяющий
плату
дисплея
с
блоком
управления
электронным
;
-
потянуть
нижнюю
часть
облицовки
на
себя
,
сдвинуть
ее
вверх
и
снять
с
аппарата
.
ВНИМАНИЕ
!
Если
облицовка
или
задняя
стенка
аппарата
покрыта
защитной
полиэтиленовой
пленкой
,
то
перед
установкой
аппарата
защитную
пленку
необходимо
снять
.
Также
с
облицовки
необходимо
снять
наклейки
с
предупреждающими
надписями
и
рекламной
информацией
(
при
их
наличии
).
3.2.2.
Аппарат
навешивается
монтажными
отверстиями
(
на
задней
стенке
)
на
2
крючка
,
установленные
в
стене
(
крючки
и
дюбели
входят
в
комплект
поставки
).
Расположение
и
размеры
монтажных
отверстий
показаны
на
рис
. 1.
Если
в
комплект
поставки
входит
монтажный
шаблон
,
то
рекомендуется
его
использовать
для
разметки
отверстий
в
стене
.
3.2.3.
Габаритные
и
присоединительные
размеры
для
подсоединения
трубопроводов
воды
,
газа
,
отвода
продуктов
сгорания
приведены
на
рис
. 1.
3.3.
Подключение
аппарата
к
водопроводной
сети
3.3.1.
Для
увеличения
срока
службы
аппарата
и
улучшения
его
эксплуатационных
характеристик
рекомендуется
устанавливать
перед
аппаратом
фильтр
очистки
воды
(
см
.
рис
. 6).
3.3.2.
Для
облегчения
последующего
технического
обслуживания
необходимо
установить
перед
аппаратом
запорный
кран
на
трубопроводе
подвода
холодной
воды
.
Запорный
кран
должен
быть
легко
доступен
.
3.3.3.
Подключение
аппарата
к
водопроводной
сети
необходимо
выполнять
металлическими
трубами
или
гибкими
шлангами
с
внутренним
диаметром
не
менее
13
мм
.
Длина
гибкого
шланга
для
подвода
и
отвода
воды
должна
быть
не
более
2,5
м
.
Правила
установки
гибких
шлангов
приведены
в
п
. 3.6.
3.3.4.
Подключение
холодной
воды
производить
к
штуцеру
подвода
холодной
воды
5,
а
горячей
воды
–
к
штуцеру
отвода
горячей
воды
7 (
см
.
рис
.1),
предварительно
сняв
со
штуцеров
защитные
заглушки
.
3.3.5.
Подключение
трубопроводов
холодной
и
горячей
воды
не
должно
сопровождаться
взаимным
натягом
труб
и
частей
аппарата
во
избежание
смещения
или
поломки
отдельных
деталей
и
частей
аппарата
и
нарушения
герметичности
водяной
системы
.
3.3.6.
Перед
подключением
водонагревателя
к
водопроводной
сети
необходимо
открыть
подачу
холодной
воды
на
некоторое
время
для
прочистки
трубы
подвода
воды
к
аппарату
и
предотвращения
нежелательного
попадания
в
аппарат
грязи
и
отложений
при
первом
его
включении
.
3.3.7.
После
подсоединения
трубопроводов
к
аппарату
необходимо
обязательно
проверить
герметичность
мест
соединений
.
Проверка
герметичности
производится
в
следующем
порядке
:
-
открыть
кран
горячей
воды
;
-
открыть
запорный
кран
холодной
воды
перед
аппаратом
;
-
после
заполнения
тракта
аппарата
водой
закрыть
кран
горячей
воды
и
осмотреть
соединения
.
Течь
в
местах
соединений
не
допускается
.
Рекомендуется
также
осмотреть
места
соединений
водяного
тракта
аппарата
,
так
как
возможно
нарушение
их
герметичности
при
нарушении
условий
транспортировки
и
хранения
аппарата
.
При
необходимости
места
соединений
подтянуть
.
10
