voþtuvà, Jûs turite atidaryti gráþtamojo apsauginio voþtuvo iðëjimo angà, sukdami rankenëlê

arba atsukdami voþtuvo verþlæ (priklausomai nuo voþtuvo tipo). Voþtuvas veikia tinkamai,

jeigu vanduo iðbëga ið purkðtuko, kai iðëjimo anga yra atidaryta.

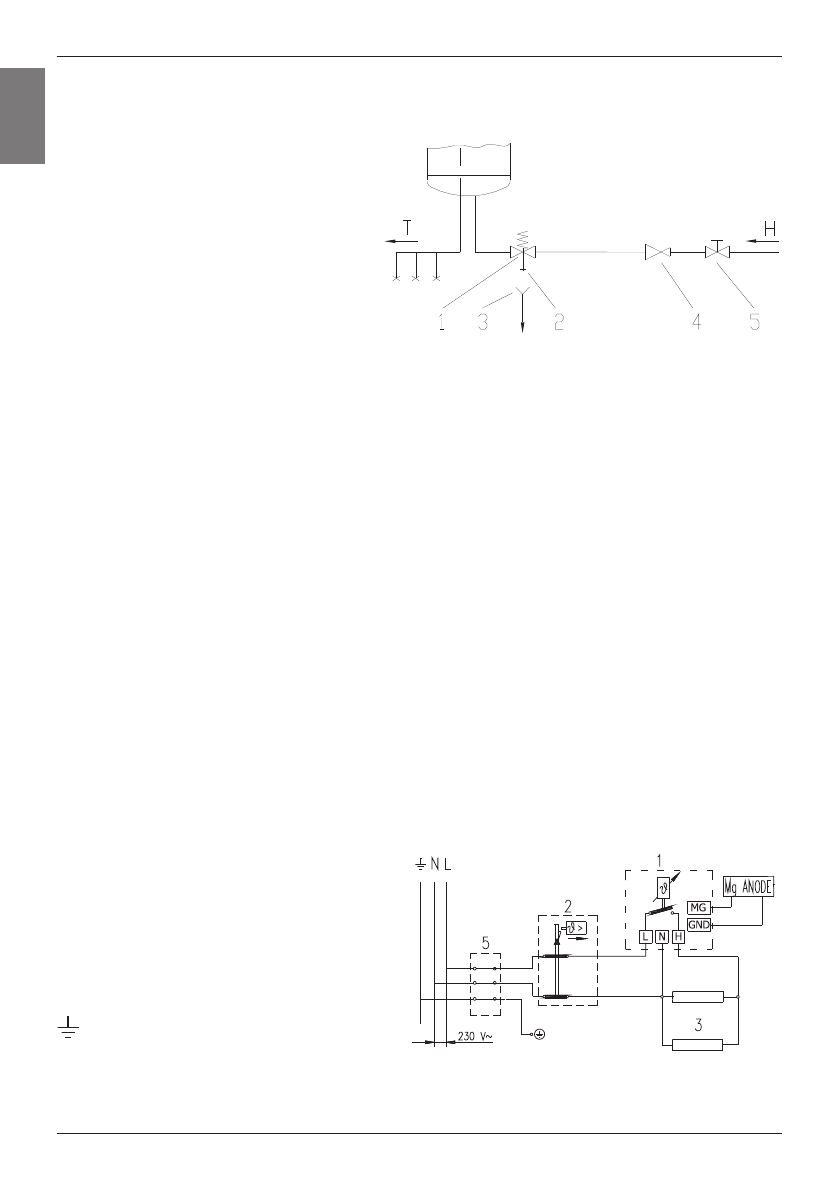

Uždara (kaupiamoji) sistema

1- Apsauginis vožtuvas

2- Vandens nuleidimo antgalis

3- Atbulinis vožtuvas

4- redukcinis vožtuvas

5- Ventilis

H- Šaltas vanduo

T- Karštas vanduo

Griežtai draudžiama statyti uždaromąjį ventilį tarp šildytuvo ir atbulinio/apsauginio vožtuvo

Jeigu  vandentiekio  tinkle  slėgis  neviršija  0,5  MPa  (5  bar),  vandens  šildytuvą  galima  jungti

tiesiogiai.  Jeigu  slėgis  yra  didesnis,  būtina  statyti  redukcinį  vožtuvą,  kad  vandens  slėgis

neviršytų 0,5 MPa (5 bar).

Esant padidintam vandens kietumui, būtina statyti vandens kietumą reguliuojančius filtrus.

Prieš pajungiant vandens šildytuvą į elektros tinklą, būtina užpildyti šildytuvą vandeniu. Tam

reikia atsukti karšto vandens padavimo čiaupą. Šildytuvas bus pilnai užpildytas, kai iš karšto

vandens čiaupo pradės bėgti vanduo.

PAJUNGIMAS PRIE ELEKTROS TINKLO

Dėmesio!  Šis  įrenginys  skirtas  prijungimui  prie  kintamos  srovės  tinklo  su  apsauginiu

įžeminimo  laidu.  Jūsų  saugumui  prijunkite  prietaisą  tik  į  rozetę  su  apsauginiu  įžeminimu.

Nekeiskite  kištuko ir nenaudokite perėjimų.

Prieš  prijungiant  prie  elektros  tinklo,  būtina  į  šildytuvą  įmontuoti  bent  1,5mm

2

  (H05VV-F

3G1,5mm

2

)  minimalaus  skerspjūvio  prijungiamąjį  kabelį.  Tam  reikia  nuimti  priekinę

apsauginio  dangtelio  plokštelę.Tam,  kad  nuimti  apsauginį  dangtelį,  atsukite  du  varžtus,

laikančius  dangtelį.  Vandens  šildytuvo  pajungimas  prie  elektros  tinklo  atliekamas  pagal

galiojančius šalyje reikalavimus.

Tarp  vandens  šildytuvo  ir  elektros  instaliacijos  turi  būti  įmontuotas  įrengimas  visų  polių

atskyrimui nuo įtampos, atitikantis šalyje galiojančius elektros instaliacijų reikalavimus.

Sutartiniai žymėjimai:

1 - Elektroninis termostatas

2 - Bimetalinis saugiklis

3 - Kaitinimo elementas 1000 W

5 - Laidų sujungimo blokas

L - fazinis laidas

N - nulinis laidas

 – įžeminimo laidas

Elektroschema

LIT
