12

можете направить в сток c помощью специальной насадки, которую нужно установить

под  предохранительным  клапаном.  Выпускная  труба,  находящаяся  под  выпуском

предохранительного  вентиля,  должна  быть  помещена  в  направлении  прямо  вниз  и  в

незамороживающей среде.

B  случае,  если  невозможно  вследствие  несоответствующего  монтажа  воду,  которая

капает,  провести  из  возвратного  предохранительного  клапана  в  отток,  вы  можете

избечь  капания  воды  c  вмонтированием  расширительного  сосуда  объёма  3  л  на

впускной трубе водонагревателя.

Для  правильной  работы  предохранительного  клапана  должны  сами  проводить

периодические  контроли.  При  проверке  необходимо  перемещением  ручки  или

отвинчиванием  гайки  клапана  (зависимо  от  типа  клапана)  открыть  вы  пуск  воды  из

возвратного  предохранительного  клапана.  Сквозь  выпускное  сопло  должна  притечь

вода, это значит, что клапан работает безупречно.

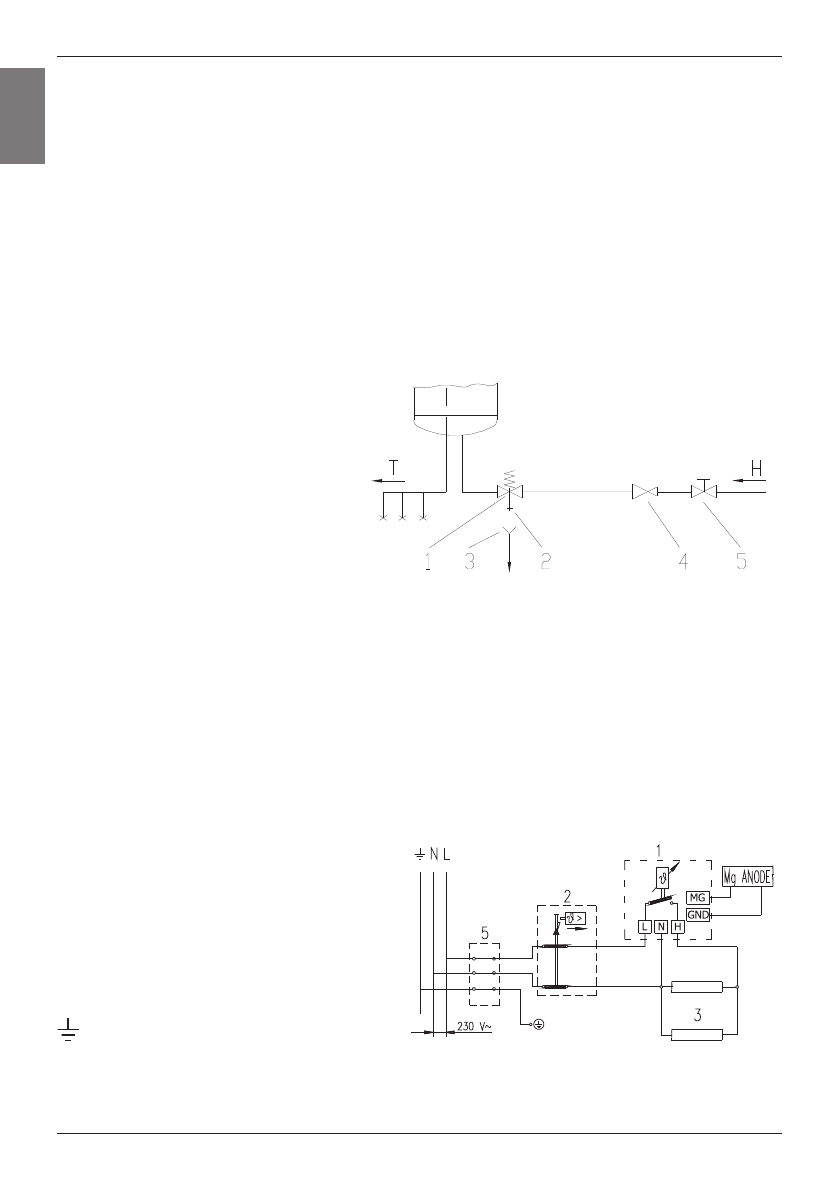

Опис:

1 - Предохранительный клапан

2 - Испытательный клапан

3 –  Воронка с подключением к стоку

4 - Редукционный клапан давления

5 - Запорный клапан

Н - Холодная вода

Т - Горячая вода

ПОДКЛЮЧЕНИЕ K ЭЛЕКТРОСЕТИ

Перед  подключением  к  электросети  необходимо  в  водонагреватель  поместить

соединительный  шнур  минимальным  сечением  1,5мм

2

  (H05VV-F  3G1,5мм

2

)  и  нужно

отвинтить защитную крышку.

Подключение  нагревателя  к  электросети  должно  осуществляться  в  соответствии  со

стандартами  для  электросетей.  Между  водонагревателем  и  проводкой  должна  быть

встроена  установка,  обеспечивающая  отключение  всех  полюсов  от  сети  питания  в

соответствии с национальными правилами.

Легенда:

1 - Электронный терморегулятор

2 - Биметаллический предохранитель

З - Нагреватель (1000 вт)

5 - Клемма

L - Фазовый проводник

N - Нейтральный проводник

 - Защитный проводник

Электросхема

ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен

от электросети!
