18

In case the existing plumbing does not enable you to pipe the dripping water from the return

safety valve into the drain, you can avoid the dripping by installing a 3-litre expansion tank

on the inlet water pipe of the boiler.

In  order  to  provide  correct  operation  of  the  relief  valve,  periodical  inspections  of  the  relief

valve must be carried out by the user. To check the valve, you should open the outlet of the

return safety valve by turning the handle or unscrewing the nut of the valve (depending on

the type of the valve). The valve is operating properly if the water comes out of the nozzle

when the outlet is open.

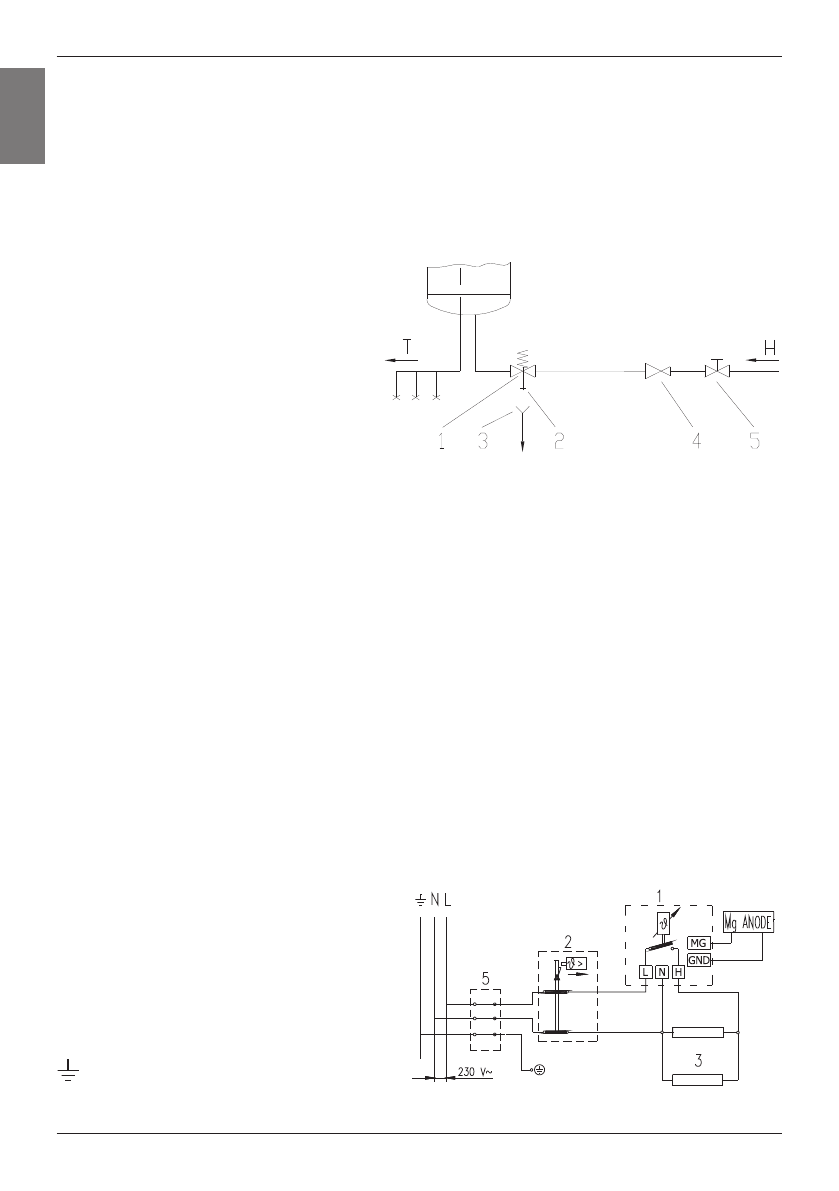

Legend:

1 - Safety valve

2 - Test valve

3 - Funnel with outlet connection

4 - Pressure reduction valve

5 - Closing valve

H - Cold water

T - Hot water

Between  the  water  heater  and  return  safety  valve  no  closing  valve  may  be  built-in

because with it the function of return safety valve would be impeded.

The  water  heater  may  be  connected  to  the  water  network  in  the  house  without  reduction

valve if the pressure in the network is lower than 0.5 MPa (5 bar). If the pressure exceeds

0.5  MPa  (5  bar),  a  reduction  valve  must  be  installed.  Prior  to  the  electric  connection  the

water heater must obligatorily be filled with water. By first filling the tap for the hot water upon

the mixing tap must be opened. When the heater is filled with water, the water starts to run

through the outlet pipe of the mixing tap.

CONNECTION OF THE WATER HEATER TO THE ELECTRIC NETWORK

Before connecting to power supply network, install a power supply cord in the water heater,

with a min. diameter of 1,5 mm

2

 (H05VV-F 3G 1,5 mm

2

). For it the protection plate must be

removed from the water heater.

The  connection  of  water  heater  to  the  electric  network  must  be  performed  according  to

standards for electric installation. Install a disconnect switch (separating all poles from the

power supply network) between the water heater and the permanent power connection, in

compliance with the national regulations.

Legend:

1 - Electronic thermostat

2 – Bipolar thermal fuse

3 – Heating element 1000W

5 – Connection terminal

L  - Live conductor

N - Neutral conductor

 - Earthing conductor

Electric installation

EN
