2
Информация об оборудовании
Logalux LTN/LF -
Оставляем за собой право на изменения!
6
2.6
Технические характеристики
2.6.1
Подключения

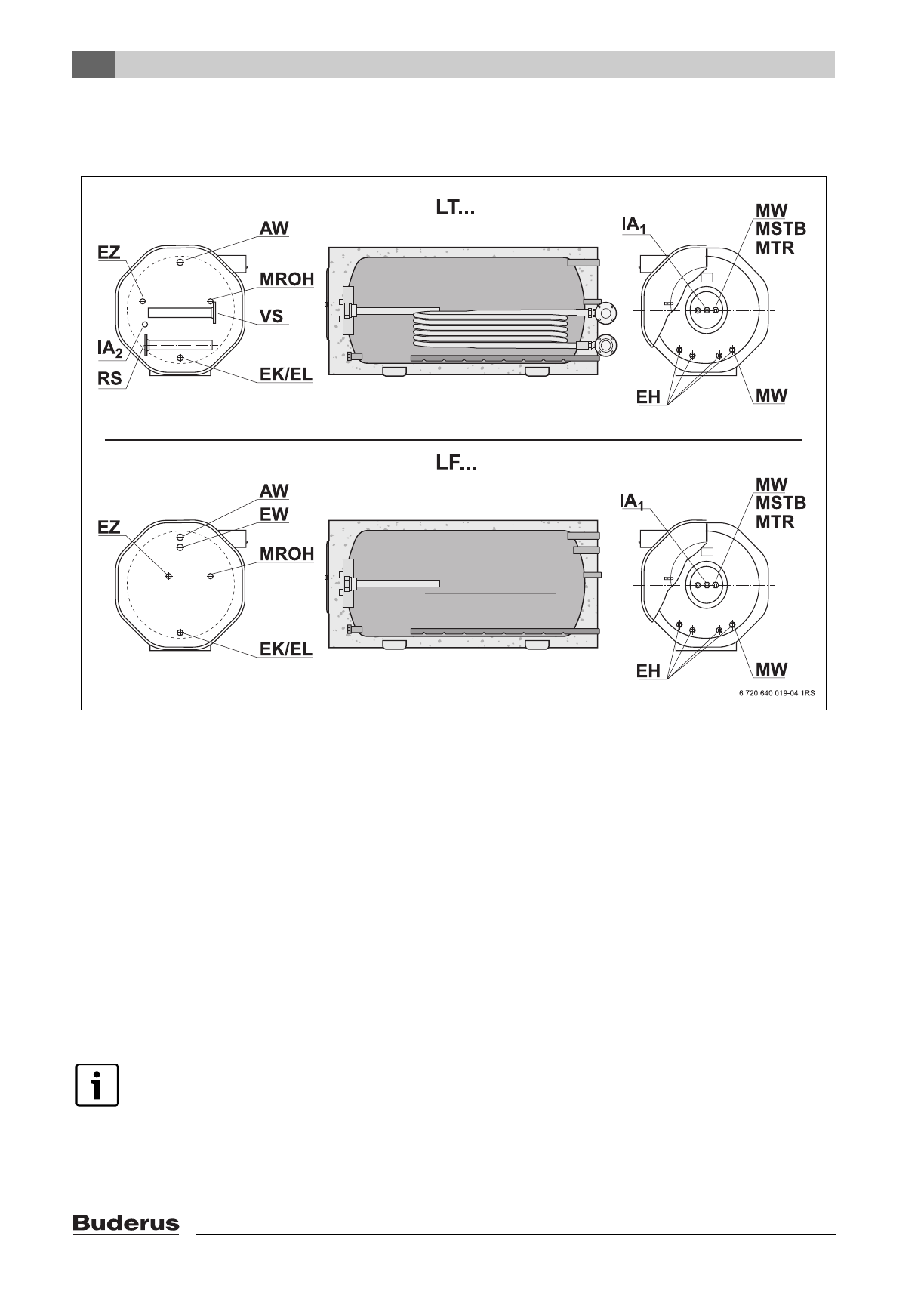

Рис. 1 Подключения LT/LF
AW
Выход горячей воды
EK/EL
Вход холодной воды/слив
EZ
Циркуляция
IA
1
Первый инертный анод
IA
2
2-ой инертный анод
RS
Обратная линия
VS
Подающая линия
MROH
Точка замера для регулятора без
вспомогательной энергии
EH
Электронагревательный элемент (2, 3 или 4
вставки)
MW
Точка замера температуры горячей воды
MSTB
Точка замера для предохранительного
ограничителя температуры
MTR
Точка замера для регулирования температуры
EW
Вход горячей воды от внешнего теплообменника
Для быстрого слива воды из бака
установите на штуцере входа холодной
воды и слива (EK/EL) тройник такого же
диаметра.
Содержание
- 2 Содержание
- 3 Пояснения символов и указания по технике безопасности
- 4 Вводный инструктаж потребителя
- 5 Информация об оборудовании; Описание оборудования; Люк для чистки и контроля.; Баки-водонагреватели серии LF; Декларация о соответствии CE
- 6 Технические характеристики; Подключения
- 7 Тип водонагревателя
- 10 Температура; Горячая вода
- 11 Предписания; Нормы и правила
- 13 Транспортировка; Подъем бака краном; Подвесьте стропы на крюк крана.; опасность для жизни из-за
- 14 Монтаж; Комплект поставки; в зависимости от типа до 3 баков, неупакованы; Установка оборудования; Помещение для установки котла; Рис. 5 Минимальные расстояния; Расстояние до стены; Таб. 6 Минимальные расстояния
- 15 Гидравлическое подключение; Рис. 6 Гидравлическая схема подключения бака
- 16 Рис. 7 Гидравлическая схема подключения двух
- 17 Проверка герметичности; Таб. 7 Размеры дренажной линии
- 18 Рис. 8 Маркировка частей теплоизоляции; Монтаж теплоизоляции по окружности; Рис. 9 Подготовка монтажа теплоизоляции
- 19 Рис. 10 Монтаж теплоизоляционных сегментов
- 20 Сдвиньте фиксатор по стрелке «D».; Установка системы управления; Рис. 14 Установка системы управления
- 21 Аккуратно прокладывайте провода.; Рис. 17 Крепление системы управления; правом или левом теплоизоляционном сегменте.
- 23 Рис. 21 Монтаж теплоизоляционных элементов
- 24 Рис. 24 Крепление тройного бака к полу
- 25 Рис. 26 Маркировка теплоизоляционных
- 26 Пуск в эксплуатацию
- 27 водонагревателя
- 28 Выключение
- 29 Управление; Система управления; Смонтируйте подвод холодной воды.
- 30 Техническое обслуживание и чистка; Чистка бака-водонагревателя; Удаление сильных отложений; Инертный анод
- 31 В таблице приведена; ориентировочная; °dH
- 32 Охрана окружающей среды/утилизация; Упаковка
