5

Монтаж

Logalux LTN/LF -

Оставляем за собой право на изменения!

20

Стяжка

B

Введите конец стяжной ленты по стрелке от «А»
к «В».

B

Двигайте рычаг вперёд-назад.

B

Уложите рычаг по стрелке «C» - стяжная лента
зажата.

Разжатие

B

Сдвиньте фиксатор по стрелке «D».

B

Поверните рычаг по стрелке «C».

B

Выньте стяжную ленту по стрелке «F».

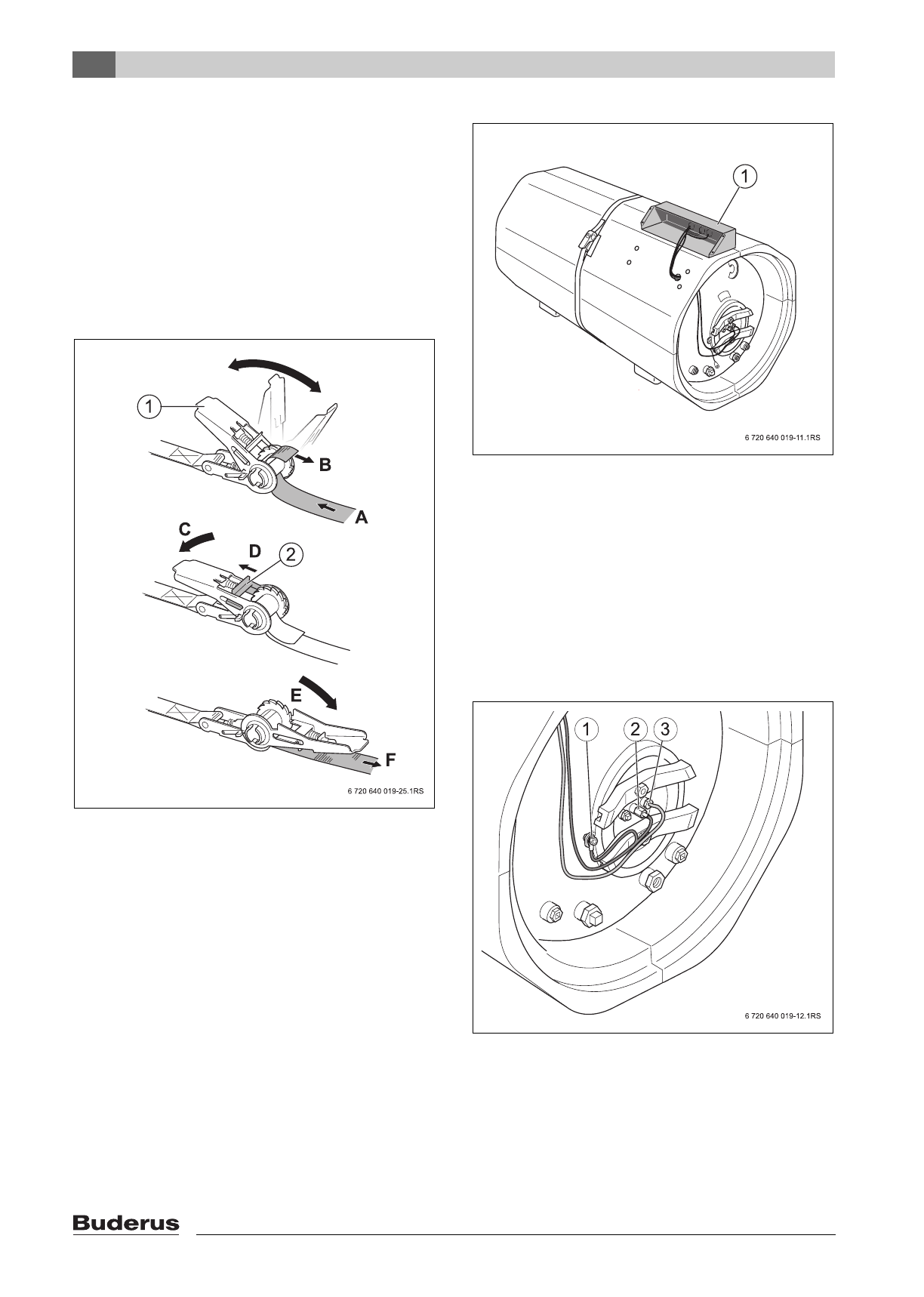

Рис. 13 Зажатие натяжного устройства

1

Рычаг

2

Фиксатор

5.4.2

Установка системы управления

B

Закрепите систему управления в монтажном
корпусе четырьмя саморезами.

B

Положите не закрепляя монтажный корпус с
системой управления на теплоизоляцию так,
чтобы сторона подключений была направлена
вверх.

B

Проведите все провода под теплоизоляцией
через отверстие в верхнем правом или левом
сегменте к погружной гильзе и инертному аноду.

Рис. 14 Установка системы управления

B

Наденьте плоский штекер анодного провода
(подсоединён к системе управления) на контакт
инертного анода.

B

Закрепите винтом с гайкой наконечник
заземляющего провода [1] к планке бака
(

Æ

рис. 16, [1], стр. 21).

B

Вставьте датчики температуры, температурного
регулятора и предохранительного ограничителя
температуры с заглушкой в погружную гильзу в
крышке смотрового люка и зафиксируйте
установочным винтом.

Рис. 15 Установка датчиков температуры,

температурного регулятора и
предохранительного ограничителя
температуры

1

Наконечник заземляющего провода

2

Инертный анод

3

Погружная гильза
