Монтаж
Logalux LTN/LF -
Оставляем за собой право на изменения!
22
B
Аккуратно прокладывайте провода.

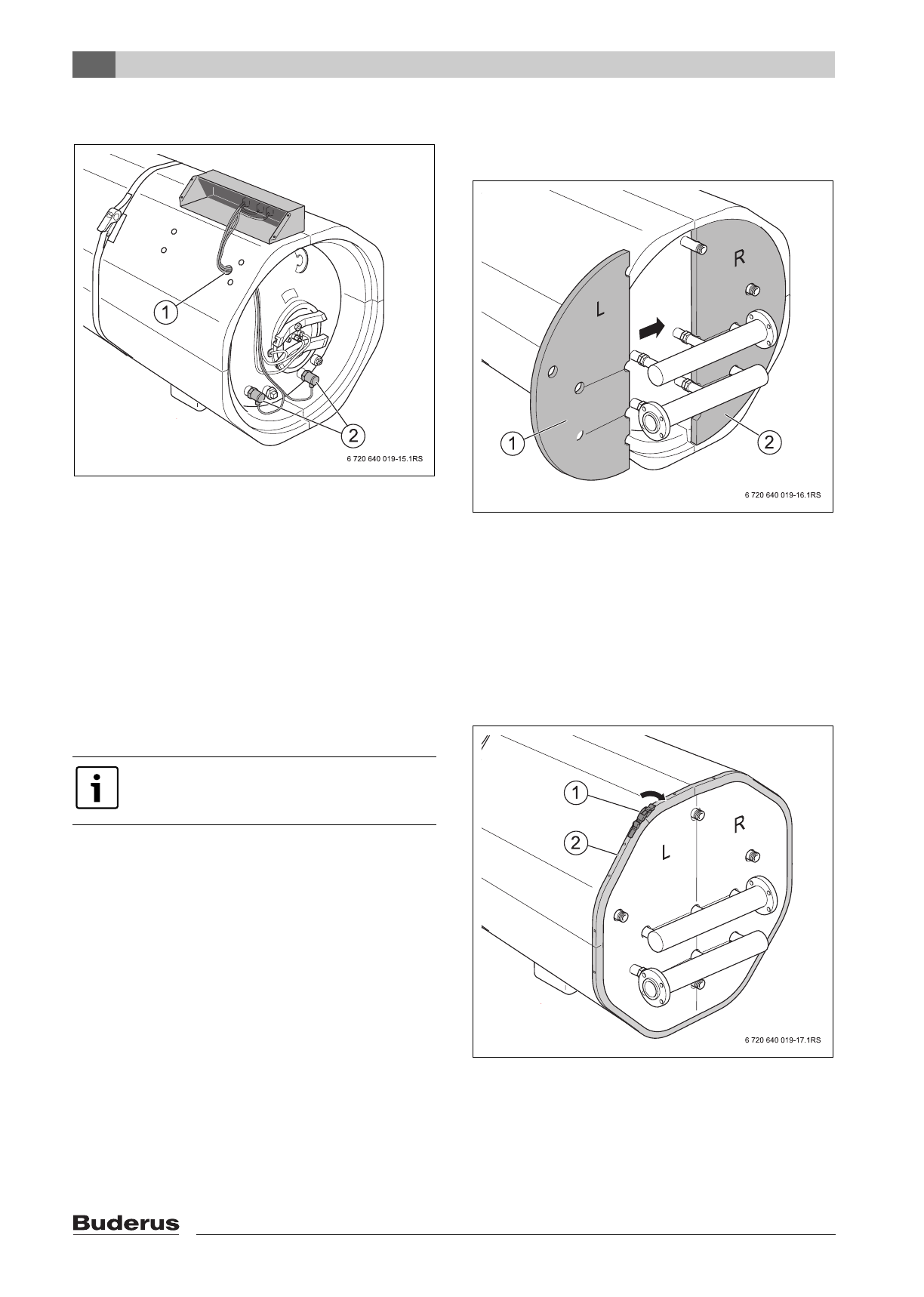

Рис. 18 Подключение проводов к
электронагревательным элементам
1
Отверстие для проводов
2
Электронагревательные элементы
B
Закройте мягкой пенопластовой пробкой
отверстие для проводов в теплоизоляции.
B
Подключите систему управления к электросети
B
Закрепите систему управления четырьмя
саморезами на правом или левом верхнем
теплоизоляционном сегменте (
Æ
рис. 17,
стр. 21).
5.4.4
Монтаж теплоизоляции передней и
задней стенок
B
Проверьте, подключены ли инертный анод и
заземляющий провод.
B
Приложите теплоизоляционные сегменты к
задней стенке бака согласно маркировке L
(левый) и R (правый).
Рис. 19 Монтаж теплоизоляционных сегментов
задней стенки
1
Теплоизоляционный сегмент задней стенки «L»
2
Теплоизоляционный сегмент задней стенки «R»
B
Уложите угловую стяжную ленту по заднему
краю теплоизоляционных сегментов таким
образом, чтобы стяжной замок расположился
над радиусом сегмента.
B
Затяните ленту сначала вручную, затем
натяжным рычагом.
Рис. 20 Установка стяжных лент
1
Стяжной замок
2
Угловая стяжная лента
Для баков ёмкостью 400 л
теплоизоляция на переднюю стенку не
требуется.
