Монтаж

Logalux LTN/LF -

Оставляем за собой право на изменения!

5.3

Гидравлическое подключение

Для предотвращения в дальнейшем повреждений
выполняйте следующее:

В системах нагрева питьевой воды с
пластмассовыми трубопроводами
соединительные элементы должны быть
обязательно металлическими.

Используйте монтажный материал с
теплостойкостью до 95 °C.

Все трубопроводы подключайте к баку-
водонагревателю через резьбовые соединения
(при необходимости с запорными вентилями).

Вентиль продувки и выпуска воздуха должен
быть установлен на трубопроводе горячей воды
перед запорным вентилем.

При монтаже заказчик должен установить
сливное устройство на нижнем штуцере бака.

На сливном трубопроводе не допускается
наличие колен, так как необходимо обеспечить
беспрепятственное удаление шлама.

Монтируйте соединительные трубопроводы без
напряжения.

Все неиспользуемые подключения закройте
заглушками.

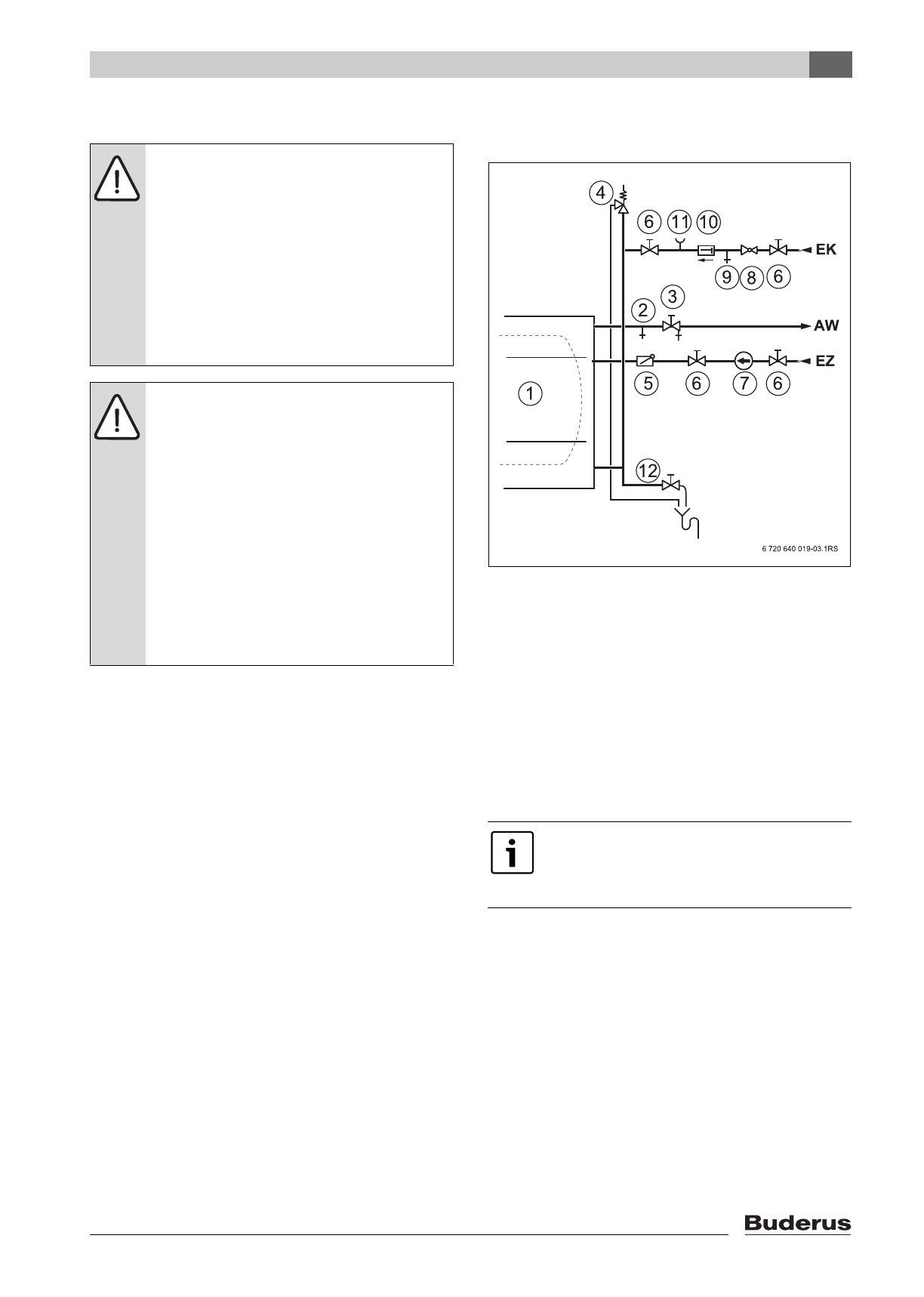

Рис. 6 Гидравлическая схема подключения бака

Бак-водонагреватель

Вентиль продувки и выпуска воздуха

Запорный вентиль со сливом

Предохранительный клапан

Обратный клапан

Запорный вентиль

Циркуляционный насос

Редукционный клапан (при необходимости)

Контрольный вентиль

Обратный клапан

Штуцер для подключения манометра

Слив

ОПACHO:

опасность пожара при

выполнении пайки и сварочных работ!

По возможности производите пайку
и сварку до монтажа теплоизоляции.

При проведении пайки и сварки
примите необходимые меры защиты,
например, накройте теплоизоляцию,
так как она является горючим
материалом.

После проведения работ проверьте
целостность изоляции.

ОПACHO:

опасность для здоровья из-

за загрязнения воды!
При неаккуратном выполнении
монтажных работ возможно
загрязнение питьевой воды.

Монтаж и подключение бака-
водонагревателя следует проводить
в соответствии с действующими
гигиеническими нормами и
правилами.

После монтажа тщательно промойте
трубопроводы и бак-
водонагреватель водопроводной
водой.

Для быстрого слива воды из бака
установите на штуцере входа холодной
воды и слива (EK/EL) тройник такого же
диаметра.
