5

Монтаж

Logalux LTN/LF -

Оставляем за собой право на изменения!

24

5.4.5

Монтаж теплоизоляции, системы
управления и нагревательных
элементов на сдвоенных и тройных
баках

B

У всех тройных баков для большей устойчивости
каждая из четырёх опор крепится двумя
болтами и гайками.

B

Закрепите каждую опору шурупом в дюбель на
полу.

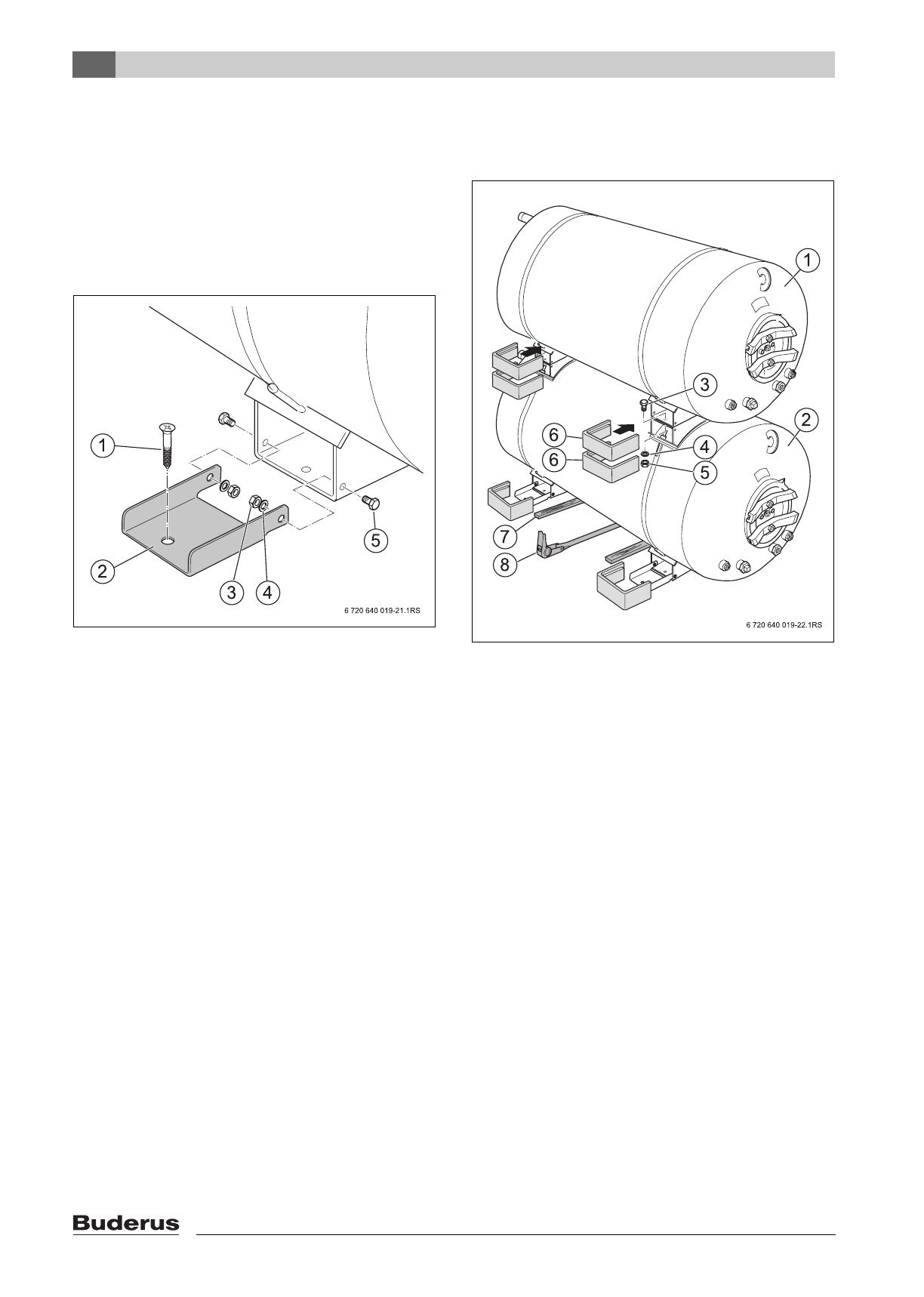

Рис. 24 Крепление тройного бака к полу

1

Шуруп

2

Опора бака

3

Гайка

4

Шайба

5

Соединительный винт

B

При установке двойных и тройных баков в
отличие от монтажа одинарных баков
необходимо особое внимание уделять их
соединению между собой, а также размещению
различных теплоизоляционных сегментов.

B

Выровните нижний бак.

B

Установите верхний бак опорами на седловые
опоры нижнего бака так, чтобы совпали
крепёжные отверстия.

B

Соедините каждую опору бака с седлом двумя
болтами, шайбами и гайками
(заверните болты, шайбы и гайки в отверстие
седловой опоры).

B

Наденьте теплоизоляционные башмаки на
опоры с двух сторон нижнего бака. При это
следите за тем, чтобы мягкий пенопласт всегда
прилегал к баку.

B

Наденьте с двух сторон бака на каждое
соединение опор с седлом по два
теплоизоляционных башмака.

B

Как и при монтаже одинарного бака, положите
деревянные рейки и стяжную ленту сверху на
теплоизоляцию нижнего бака.

Рис. 25 Монтаж сдвоенного бака

1

Верхний бак

2

Нижний бак

3

Соединительный винт

4

Шайба

5

Гайка

6

Теплоизоляционный башмак

7

Деревянная рейка

8

Стяжная лента
