Технические характеристики и габариты
|
7
RU
6 720 646 305 (2011/02)
2.7

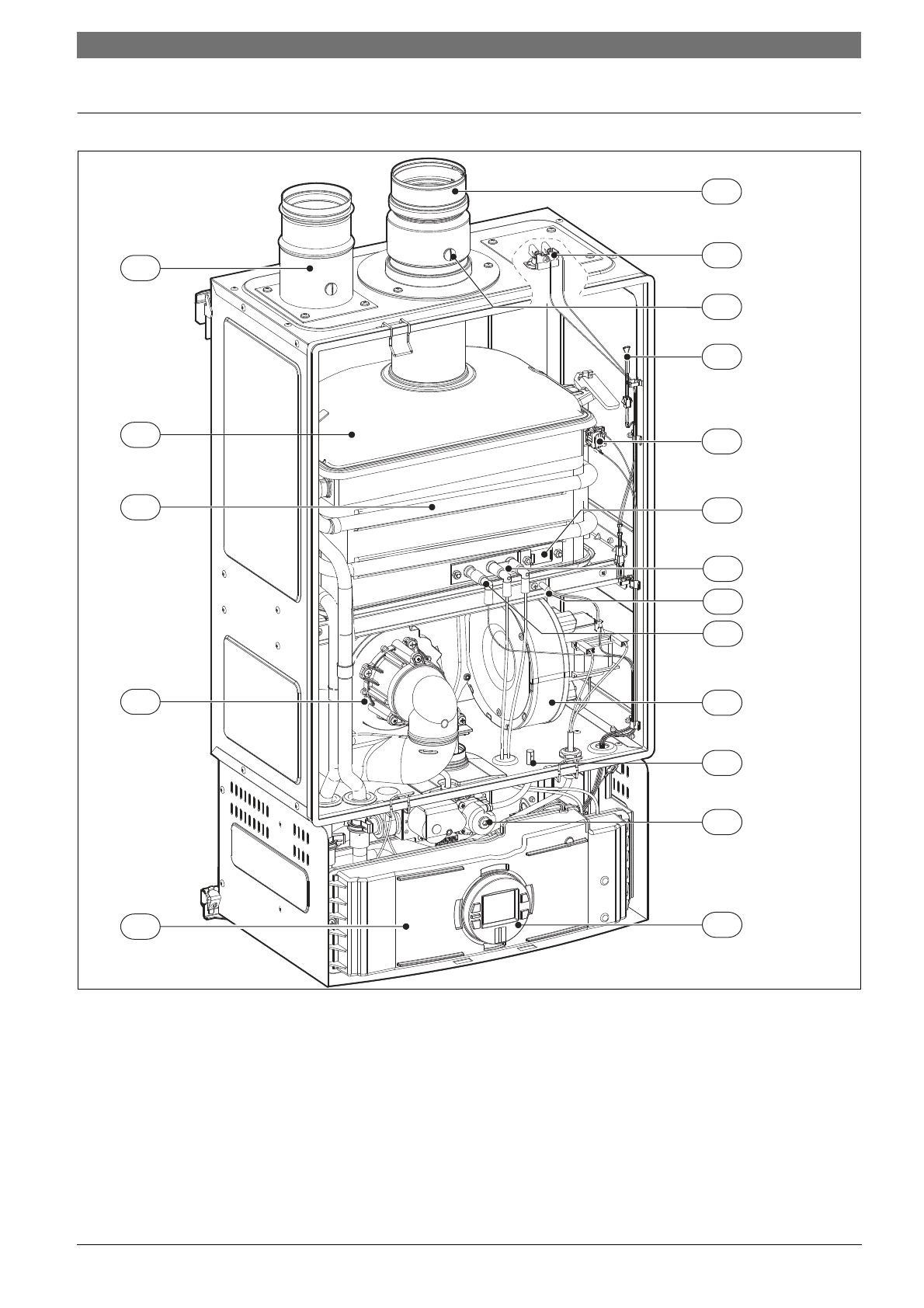

Вид прибора
Рис 2
1
Дополнительное оборудование для подключения
(включено)
2
Коллектор дымовых газов
3
Теплообменник
4
Основной вентилятор (смеситель)
5
Блок управления
6
Дополнительное оборудование для дымовых газов
(включено)
7
Датчик температуры закрытого корпуса
8
Точка измерения содержания CO2
9
Датчик температуры дымовых газов
10
Устройство защиты от перегрева (ограничитель
температуры)
11
Смотровое окно
12
Электроды розжига
13
Датчик температуры обратной тяги
14
Ионизационный датчик
15
Вентилятор вторичного воздуха
16
Газовый клапан точки измерения давления
17
Газовая арматура
18
Клавиатура
2
1
4
5
7
6
9
11
12
13
14
15
16
17
18
3
10
8
6720608920-03.1AL
