Инструкция по монтажу
8.1
Заводские указания
Природный газ
Водонагреватели, предназначенные для природного
газа H (G 20), уплотнены на заводе для
транспортировки после проверки значений на
табличке с данными.
Сжиженный газ
Пропан-бутановые водонагреватели (G31/G30)
уплотнены на заводе для транспортировки после
проверки значений на табличке с данными.
8.2
Измерение давления газа
Подтверждение давления газа после установки.
Подключение манометра
B
Отключите подачу газа.
B
Снимите переднюю панель (см. Рис 23).
B
Ослабьте винт внутри левого фитинга точки
испытания (не снимайте) и подсоедините трубку
манометра к точке испытания.

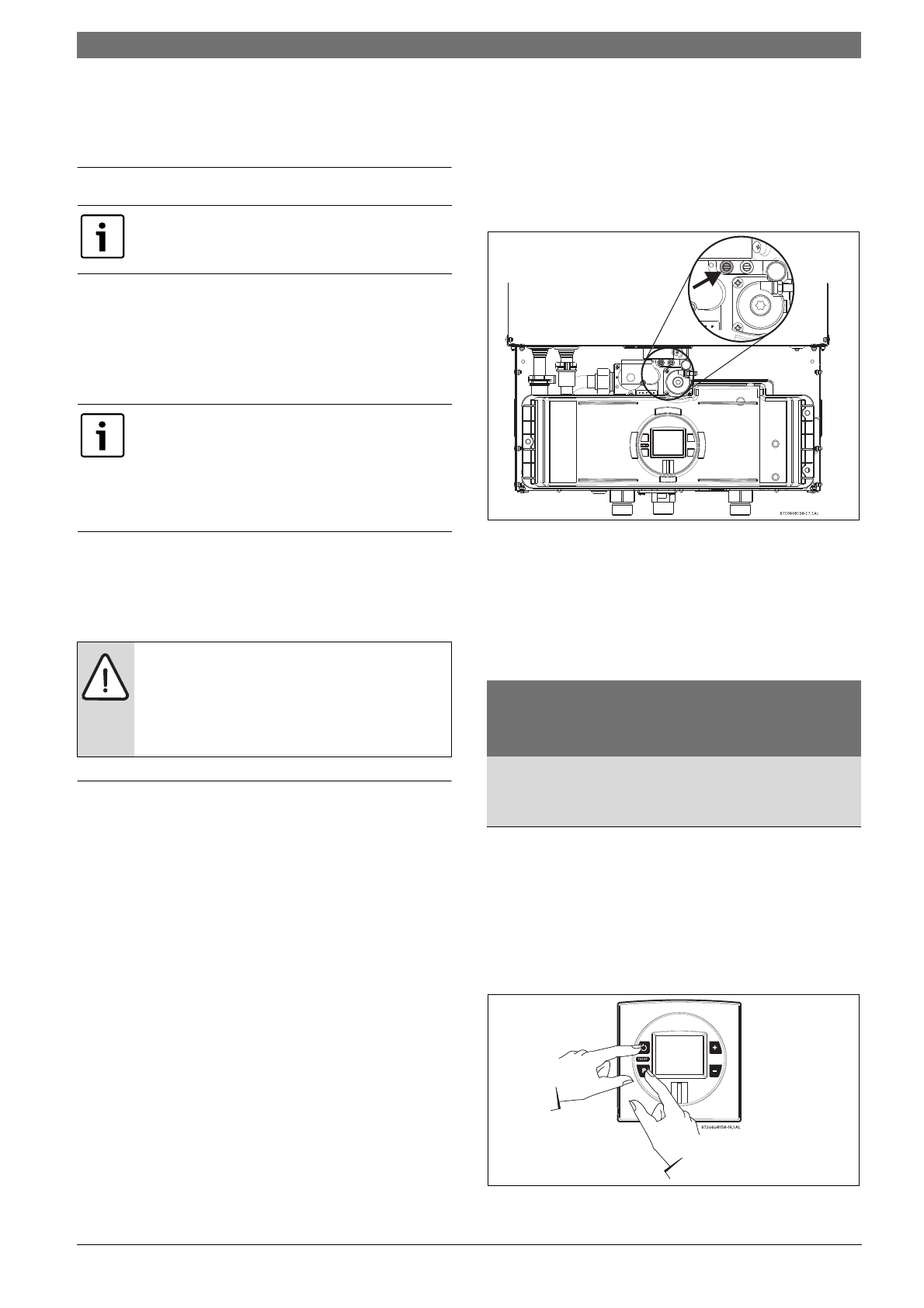

Рис 40 Отверстие для измерения давления газа (левая
резьба)
Испытание статического давления
B
Включите подачу газа.
B
Запишите показания статического давления газа
в таб. 6.
Испытание рабочего давления
B
Нажмите кнопку «Вкл./выкл.» для отключения
прибора.
B
Нажмите и удерживайте кнопку программирования
и нажмите кнопку «Вкл./выкл.» для включения
прибора (Рис 41).
Рис 41 Режим настройки подачи газа
Нельзя нарушать монтаж герметичных
деталей.
Приборы подготовлены к работе при
давлении газа на входе в интервале от 10
мбар до 15 мбар (номинальное давление
должно быть 13 мбар). При более высоком
давлении газа на входе нужно применять
комплект перенастройки на 20 мбар.
ОПАСНО:
Возможность серьезных
ранений человека!
B
Следующие операции должны
выполняться только
квалифицированным специалистом.
Показание статического давления газа
Давление: ___________________ Дата: ___________
Показание рабочего давления газа
Давление: ___________________ Дата: ___________
Таб. 6
