Инструкции по установке

 |

19

RU

6 720 646 305 (2011/02)

5.3

Минимальные расстояния

Определите место монтажа, учитывая следующие
ограничения:

B

максимальную ограниченность всех выступающих
деталей, таких как шланги, трубы и т. д.;

B

обеспечьте достаточный доступ для обслуживания
с учетом минимальных расстояний, указанных на
Рис 21.

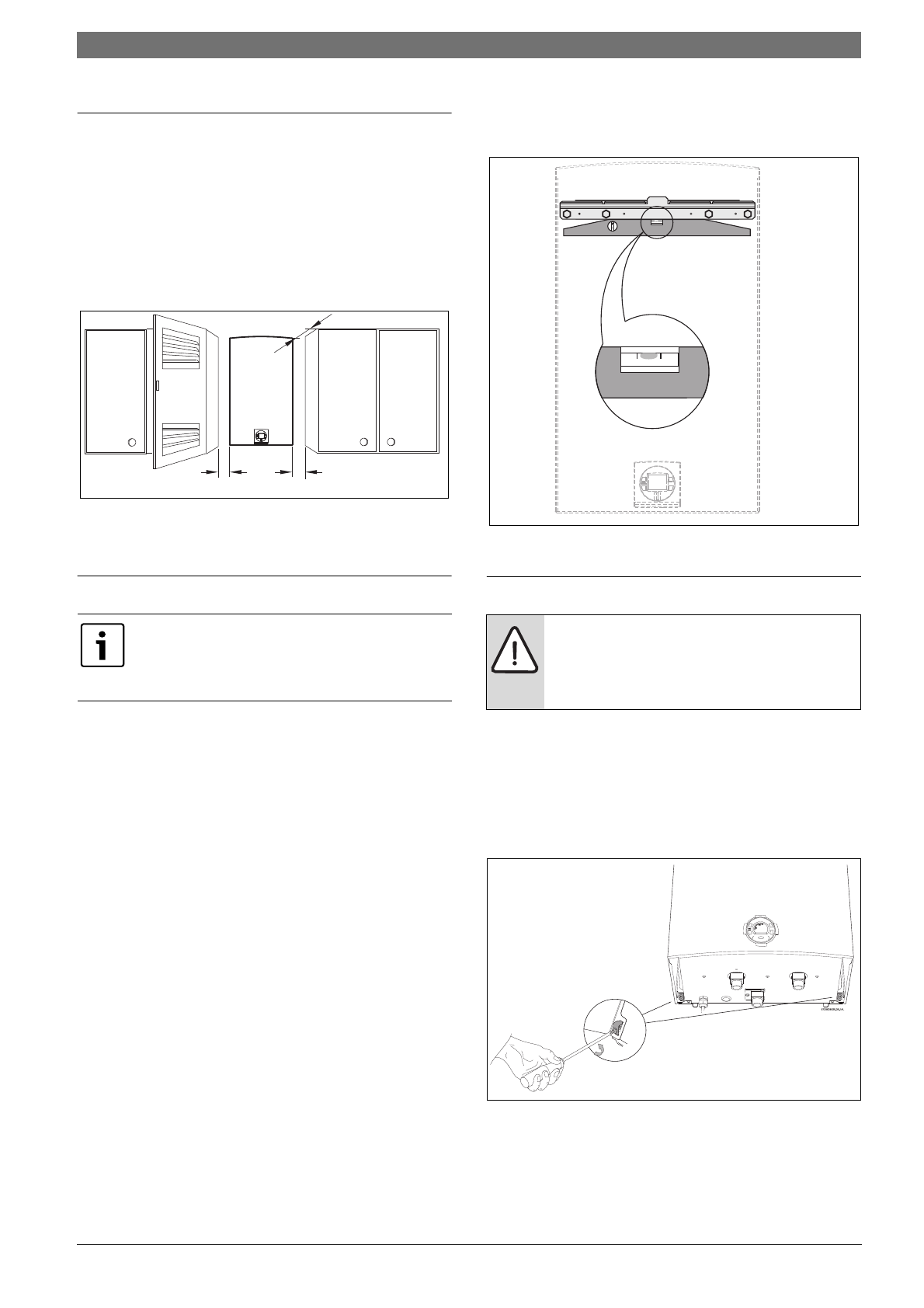

Рис 21 Минимальные расстояния

A

Передняя сторона > 2 см, боковая сторона > 1 см

5.4

Установка крепежного кронштейна

B

Установите крепежный кронштейн на стене
в выбранном месте монтажа.

B

Отметьте положения отверстий крепежного
кронштейна, убедитесь в том, что кронштейна
расположен по уровню, и только затем сверлите
отверстия.

B

Закрепите кронштейн на стене с помощью винтов и
заглушек из комплекта поставки.

Рис 22 Установите крепежный кронштейн

5.5

Монтаж

B

Извлеките прибор из упаковки.

B

Убедитесь в том, что в комплект входят все
указанные детали.

B

Извлеките заглушки из соединения газа и воды.

B

Ослабьте два винта с крестообразной головкой
в правой нижней части панели (Рис 23).

Рис 23 Ослабьте два винта

Перед установкой крепежного
кронштейна убедитесь в том, что
обеспечены соединения для воды/газа/
дымохода.

A

A

6720608913-04.1AL

ВНИМАНИЕ:

Возможность повреждения

от посторонних предметов!

B

Продуйте все трубы для удаления
посторонних предметов.

6720608913-05.1AL
