24
|
Дополнительное оборудование дымохода и подвода воздуха (дополнительное
RU
6 720 646 305 (2011/02)
6.2
Инструкция по сборке
•
Допустимая максимальная длина дымовой трубы/
трубы подвода воздуха (Lmax) для возможных
конфигураций дымохода указана в таблицах,
начиная с гл. 8.6.
•
Если концевая дымовая труба/труба подвода
воздуха входит в вытяжную трубу ниже уровня
земли, то прибор может выдавать ошибку и
отключаться в холодное время года из-за
обледенения. По этой причине таких конфигураций
дымохода необходимо избегать.

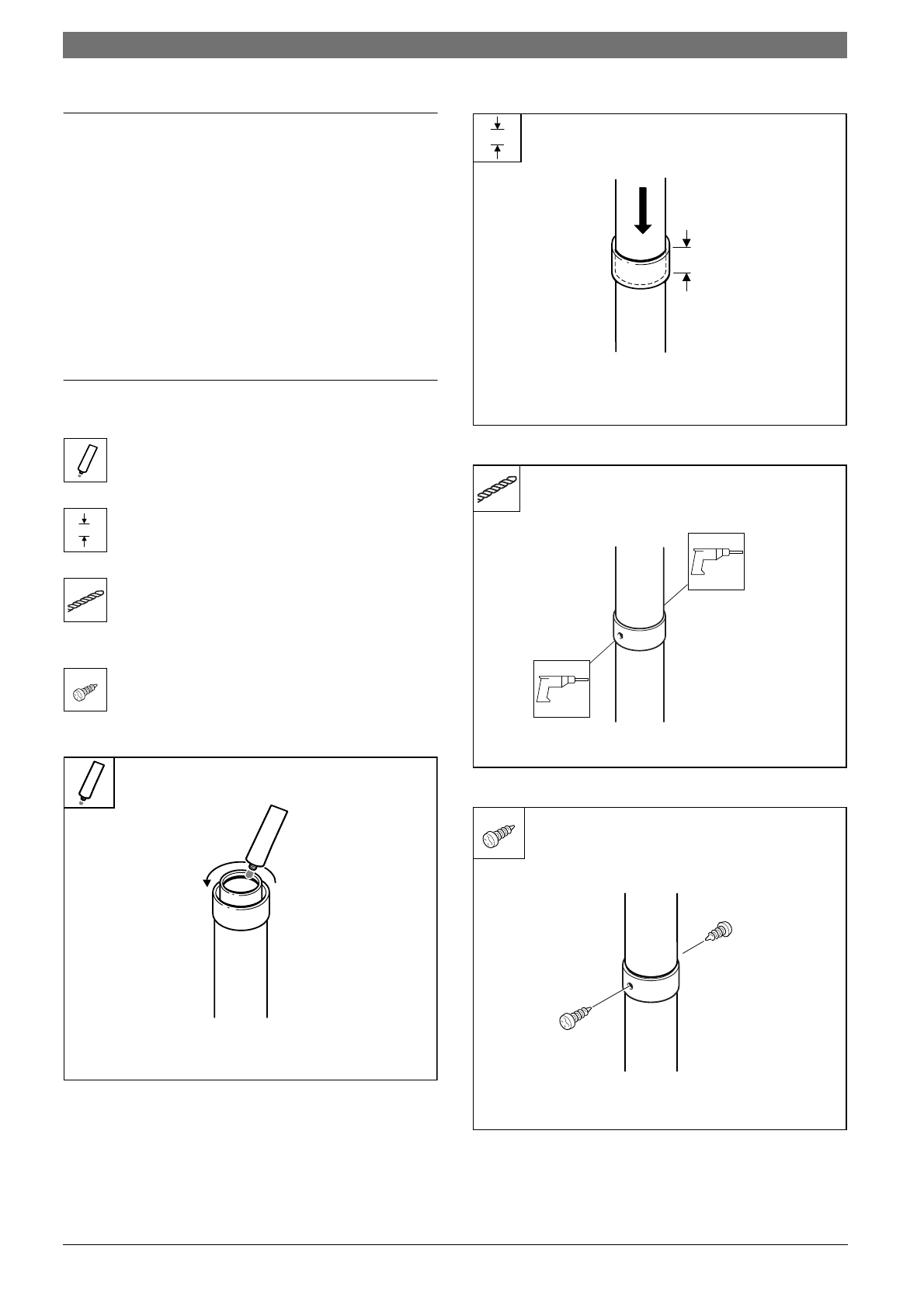

6.3
Обозначения символов на
сборочных схемах
B
Слегка смажьте сторону дымохода не
содержащей растворителя смазкой
(например, вазелином) (Рис 29).
B
Установите дымовой комплект полностью на
место (в данном случае глубина установки 50
мм) (Рис 30).
B
Высверлите два отверстия диаметром 3 мм
в трубе воздуха горения. Максимальная
глубина сверления – 8 мм. Крайне важно,
чтобы дымовая труба не была повреждена (Рис 31).
B
Закрепите соединение винтами из комплекта
поставки (Рис 32).
Рис 29
Рис 30
Рис 31
Рис 32
50
2x
Ø 3mm
2x
360
°
6 720 604 873-17.1O
50
50
6 720 604 873-18.1O
Ø 3mm
Ø 3mm
2x
Ø 3mm
6 720 604 873-21.1O
2x
6 720 604 873-22.1O
