26

Пьезоэлектрическая система

зажигания

Пьезоэлектрическая система зажигания включает в себя
кнопку зажигателя, электрод и провод. Пилот зажигается
электрической искрой, вырабатываемой при нажатии на
кнопку зажигателя. (см. рис. 28).

Проверка системы зажигания

Перекройте подачу газа в водонагреватель с помощью
ручного отсечного клапана. Следите за кончиком электрода
во время нажатия на кнопку зажигателя. Должна быть
видна искра, проскакивающая с электрода. Во избежание
поражения электрическим током не прикасайтесь к горелке и
любым металлическим частям пилотной системы. Если искра
не видна, проверьте проводные соединения и убедитесь,
что электрод не поврежден. В случае дефекта зажигателя
замените его. Грязь и ржавчина на пилоте или кончике
электрода могут препятствовать появлению искры. Протрите
их влажной тряпкой и полностью высушите. Ржавчину можно
снять с кончика электрода и металлических поверхностей с
помощью мелкой наждачной бумаги.

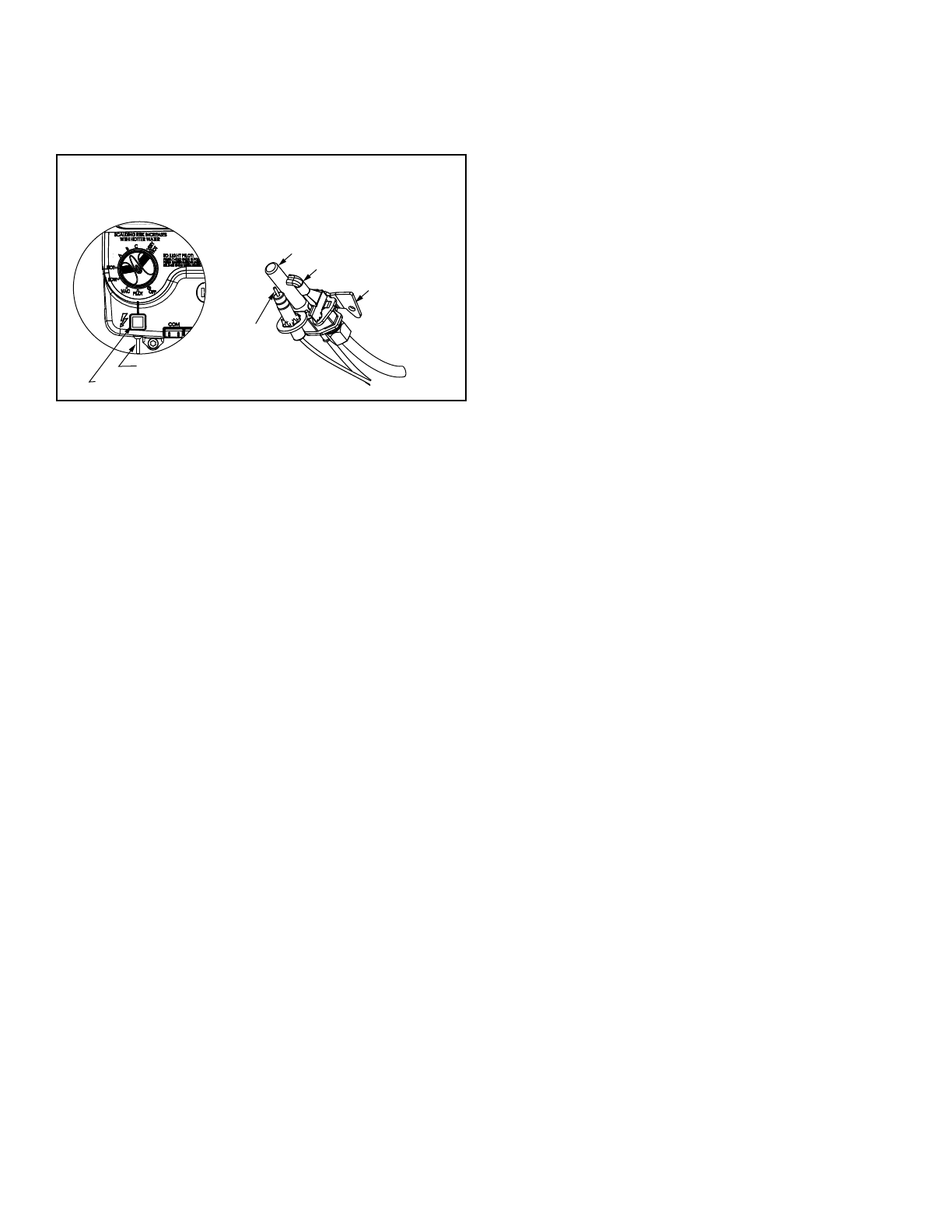

VAC

ɋɤɨɛɚ
ɩɢɥɨɬɚ
ɬɟɪɦɨɷɥɟɦɟɧɬɚ

ɗɥɟɤɬɪɨɞ

Ɍɟɪɦɨɷɥɟɦɟɧɬ

ɉɢɥɨɬ

Ʉɧɨɩɤɚɡɚɠɢɝɚɬɟɥɹ

ɉɪɨɜɨɞɤɷɥɟɤɬɪɨɞɭ

Ɋɢɫɭɧɨɤ
Ƚɚɡɨɜɵɣɡɚɠɢɝɚɬɟɥɶɜɫɛɨɪɟ

Снятие и замена регулятора расхода

газа/термостата

Чтобы снять регулятор расхода газа/термостат:

1.  Поверните ручку регулирования газа/температуры в

положение «ВЫКЛ (OFF)» (рис. 19A).

2.  Перекройте подачу газа с помощью ручного отсечного

клапана (рис. 3).

3.  Опорожните бак водонагревателя. Для этого следуйте

процедуре из раздела «Опорожнение и промывка».

4.  Отсоедините провод зажигателя от подводящего провода

зажигателя. С помощью острогубцев отсоедините
красный (+) и белый (-) провод термоэлемента.
Отсоедините пилотную трубку (с помощью ключа
7/16 дюймов стандарта SAE) и основную газовую
трубку (с помощью ключа 3/4 дюймов стандарта SAE)
от регулятора расхода газа/термостата. См. рис. 22.

ПРИМЕЧАНИЕ:

 Основная газовая трубка систем,

работающих на сжиженном газе, имеет левостороннюю
резьбу.

5.  Отсоедините пришлифованное соединение в газопроводе,

см. рис. 3. Отсоедините остальную часть трубы от
регулятора расхода газа/термостата.

6.  Чтобы снять регулятор расхода газа/термостат, вставьте

100-мм (4 дюйма) секцию газовой трубы во входное
отверстие и поверните с помощью нее регулятор
расхода газа/термостат (против часовой стрелки). Не
используйте разводной ключ, чтобы охватить корпус.
Может возникнуть повреждение, ведущее к протечкам.
Не вставляйте никакие острые предметы во входное
и выходное соединение. Можно повредить регулятор
расхода газа/термостат.

Чтобы заменить регулятор расхода газа/термостат:

Чтобы заменить регулятор расхода газа/термостат, проведите
сборку в обратном порядке. Чтобы заменить регулятор
расхода газа/термостат, вставьте 100-мм (4 дюйма) секцию
газовой трубы во входное отверстие и поверните с помощью
нее регулятор расхода газа/термостат (по часовой стрелке).
НЕ ПЕРЕТЯНИТЕ. Может возникнуть повреждение.

•

Обмотайте соединения газопровода и фитинг на задней
части регулятора расхода газа лентой Teflon® или
нанесите на них трубный герметик.

•

Не забудьте снять зажимную гайку пилотной трубки с
регулятора расхода газа/термостата.

•

Включите подачу газа и проверьте, есть ли утечки.
Проверьте водонагреватель, нанеся на него кисточкой
специальный некоррозионный раствор для обнаружения
утечек. Если такого раствора нет, используйте
разбавленный раствор для мытья посуды (одна часть
раствора на 15 частей воды) или раствор для детских
мыльных пузырей. Образование пузырей указывает на
утечку. Устраните все найденные утечки.

ВАЖНО:

 Все

утечку должны быть немедленно устранены.

•

Перед розжигом водонагревателя убедитесь, что его
бак заполнен водой. Следуйте инструкциям из раздела
«Инструкции по зажиганию» в данном руководстве.

•

Если требуется дополнительная информация, обратитесь
в магазин или к местному дистрибьютору.
