25

1.  Вставьте связку подводящих трубок в топочный отсек,

убедившись в том, что выступ на основной трубке вошел
в прорезь скобы (находящейся в топочном отсеке). См.
рис. 27.

2.  Подсоедините основную трубку (с помощью ключа

3/4 дюймов стандарта SAE), пилотную трубку (с
помощью ключа 7/16 дюймов стандарта SAE) и провода
термоэлемента к регулятору расхода газа/термостату. См.
рис. 22. Не допускайте перекос при завинчивании и не
применяйте герметик для резьбы.

ПРИМЕЧАНИЕ:

 Основная газовая трубка систем,

работающих на сжиженном газе, имеет левостороннюю
резьбу.

ВАЖНО:

 Если в комплекте запасных частей имеется

зажимная гайка, действуйте следующим образом, чтобы
подсоединить пилотную трубку:
1.) Вставьте зажимную гайку в отверстие газового клапана
в месте подсоединения пилотной трубки и заверните эту
гайку руками, без помощи инструментов. 2.) Вставьте
пилотную трубку в зажимную гайку и заворачивайте эту
гайку ключом 7/16 дюймов стандарта SAE до тех пор,
пока обжимное соединение не охватит плотно пилотную
трубку. 3.) Продолжайте закручивать, пока гайка не сядет
плотно.

3.  Подсоедините провод зажигателя.
4.

Установите внутреннюю дверку. Внутренняя дверка из
штампованного металла имеет выступы. Внутренние
дверки должны надежно закрывать вход в топочную камеру
благодаря этим выступам (рис. 23).

5.

Откройте подачу газа и следуйте инструкциям «Инструкциям
по зажиганию» из данного руководства.

6.  При зажженной основной горелке проверьте на утечку

соединения основной и пилотной трубок, нанеся
кисточкой подходящий некоррозионный раствор
для обнаружения утечек. Если такого раствора нет,
используйте разбавленный раствор для мытья посуды
(одна часть раствора на 15 частей воды) или раствор
для детских мыльных пузырей. Образование пузырей
указывает на утечку. Устраните все найденные утечки.

ВАЖНО:

 Все утечку должны быть немедленно устранены.

7.  Установите внешнюю дверку и проверьте работу

водонагревателя.

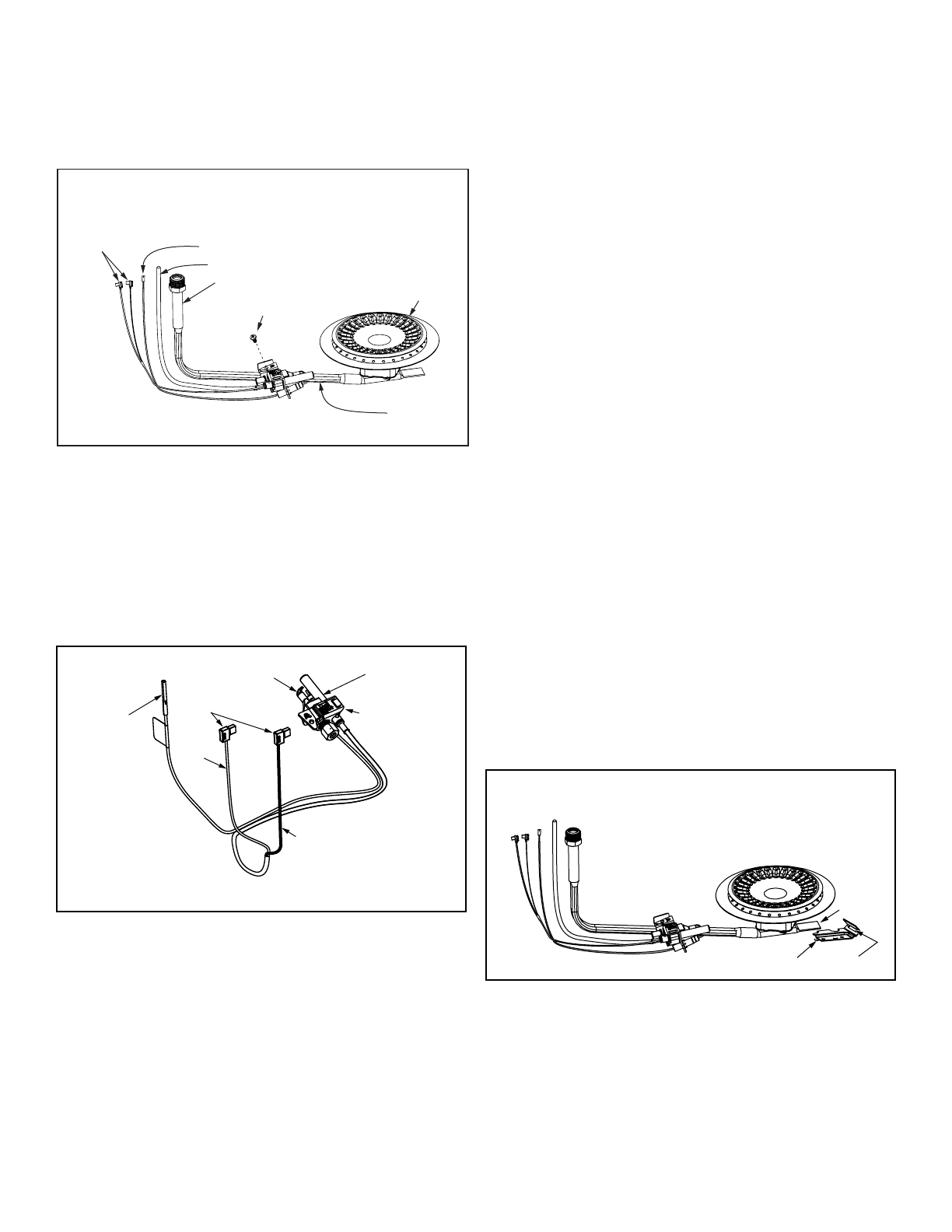

Замена пилотной трубки

1.

Снимите связку подводящих трубок, как указано выше.

2.

Отвинтите винт, скрепляющий пилотную трубку с основной
газовой трубкой (рис. 25). Отложите винт в сторону - он еще
пригодится.

ВАЖНО:

 Следите за тем, чтобы не погнуть

пилотную трубку или изменить ее форму. Она будет
использоваться как шаблон при сгибе новой пилотной трубки.

3.

Отделите пилотную трубку (вместе с проводами
термоэлемента и зажигателя). См. рис. 26.

4.

Используя как образец старую пилотную трубку, согните
новую пилотную трубку, придав ей ту же форму. Перед
переходом к следующему шагу сделайте только сгибы,
ближайшие к пилоту (запальному устройству).

ВАЖНО:

 Не

делайте складки на пилотной трубке и не ужимайте ее.

5.

Прикрепите новую пилотную трубку (в связке с проводами)
к основной трубке с помощью снятого ранее винта
(рис. 25).

6.

См. раздел «Замена связки подводящих трубок».

Ɋɢɫɭɧɨɤ
ȼɢɧɬɩɢɥɨɬɧɨɣɬɪɭɛɤɢ

Ƚɨɪɟɥɤɚ

ȼɢɧɬɩɢɥɨɬɧɨɣɬɪɭɛɤɢ

Ɋɚɡɴɟɦɵɩɪɨɜɨɞɨɜ

ɬɟɪɦɨɷɥɟɦɟɧɬɚ

ɉɪɨɜɨɞɡɚɠɢɝɚɬɟɥɹ

ɉɢɥɨɬɧɚɹɬɪɭɛɤɚ

Ɉɫɧɨɜɧɚɹɬɪɭɛɤɚ

Ɇɚɝɢɫɬɪɚɥɶ

Ɋɢɫɭɧɨɤ
ɉɢɥɨɬɜɫɛɨɪɟɫ
ɬɟɪɦɨɷɥɟɦɟɧɬɨɦ

ɉɢɥɨɬɜɫɛɨɪɟɫ
ɬɟɪɦɨɷɥɟɦɟɧɬɨɦ

Ɋɚɡɴɟɦ
ɡɚɠɢɝɚɬɟɥɹ

ɉɢɥɨɬ

Ɍɟɪɦɨɷɥɟɦɟɧɬ

Ɋɚɡɴɟɦɵ

ɬɟɪɦɨɷɥɟɦɟɧɬɚ

Ȼɟɥɵɣ
ɩɪɨɜɨɞ

Ʉɪɚɫɧɵɣɩɪɨɜɨɞ

Ⱦɥɹɧɚɝɥɹɞɧɨɫɬɢɩɢɥɨɬɧɚɹɬɪɭɛɤɚɧɟɩɨɤɚɡɚɧɚ

Ɋɢɫɭɧɨɤ
ɋɜɹɡɤɚɬɪɭɛɨɤɢɩɪɨɜɨɞɨɜ
ɤɪɭɩɧɵɦɩɥɚɧɨɦ

ȼɢɞɜɧɭɬɪɢɬɨɩɨɱɧɨɣɤɚɦɟɪɵ

ɋɤɨɛɚ

ȼɵɫɬɭɩ

ɉɪɨɪɟɡɶ

Замена связки подводящих трубок
