Предохранительный клапан

давления и температуры

Для защиты от избыточных давлений и температур
необходимо установить предохранительный клапан в
отверстие, обозначенное «Предохранительный клапан
(T & P RELIEF VALVE)» (см. рис. 15A). Конструкция этого
клапана должна быть сертифицирована национальной
тестовой лабораторией, поддерживающей периодические
проверки изделий в соответствии с требованиями стандартов
на предохранительные клапаны и автоматические запорные
устройства систем горячего водоснабжения, ANSI Z21.22.
Функция этого предохранительного клапана - выводить воду
из системы в случае избыточной температуры или давления,
вызванного работой водонагревателя. Разгрузочное
давление клапана не должно превышать рабочее давление
водонагревателя, указанное в паспортной табличке.

ВАЖНО:

 Только новый предохранительный клапан

давления и температуры необходимо установить на ваш
водонагреватель. Не используйте старый или имевшийся уже
клапан, так как он может быть поврежден или не подходить
по рабочему давлению к новому водонагревателю. Не
устанавливайте никаких клапанов между предохранительным
клапаном и баком нагревателя.

Предохранительный клапан давления и температуры:

•

Не должен контактировать ни с одним электрическим
компонентом.

•

Должен подключаться к соответствующей отводной линии.

•

Должен иметь номинальное разгрузочное давление,
не превосходящее рабочее давление, указанное в
паспортной табличке водонагревателя.

Отводная линия:

•

Не должна быть тоньше диаметра трубки
предохранительного клапана и не должна иметь никаких
сужающих переходников.

•

Не должна иметь на конце никакой пробки или
колпачка, и не должна иметь никакого клапана между
предохранительным клапаном и своим концом.

•

Должна заканчиваться не выше, чем 152,4 мм (6 дюймов)
над уровнем стока в полу или выводиться наружу. В
условиях холодного климата рекомендуется не выводить
отводную трубу наружу.

•

Должна выдерживать температуру 121°C (250°F) без
деформации.

•

Должна быть установлена таким образом, чтобы проводить
полный дренаж как клапана, так и сливной линии.

Изоляция предохранительного клапана и

труб

(на некоторых моделях)

1.   Найдите предохранительный клапан давления и

температуры, установленный на водонагревателе. См.
рисунок 15Б.

2.   Найдите продольную прорезь на изоляции

предохранительного клапана.

3.   Раскройте прорезь и натяните изоляцию на клапан.

См. рисунок 15Б. Мягко надавите на изоляцию, чтобы
убедиться, что она полностью села на клапан. Обмотайте
изоляцию клейкой лентой.

ВАЖНО:

 Ни изоляция, ни клейкая лента не

должны блокировать или закрывать отверстие
предохранительного клапана. Кроме того, ни изоляция,
ни клейкая лента не должны блокировать или затруднять
доступ к рычагу сброса (рис. 15Б).

4.   Найдите трубы горячей воды (выход) и холодной воды

(вход) водонагревателя.

5.   Найдите продольную прорезь на секции изоляции трубы.
6.   Раскройте прорезь и натяните изоляцию на трубу

холодной воды (вход). Мягко надавите на изоляцию по
всей длине, чтобы убедиться, что она полностью села
на трубу. Кроме того, убедитесь, что основание изоляции
находится вровень с поверхностью водонагревателя.
Обмотайте изоляцию клейкой лентой.

7.   Повторите шаги 5 и 6 для трубы горячей воды (выход).
8.   В случае необходимости добавьте секции трубной

изоляции.

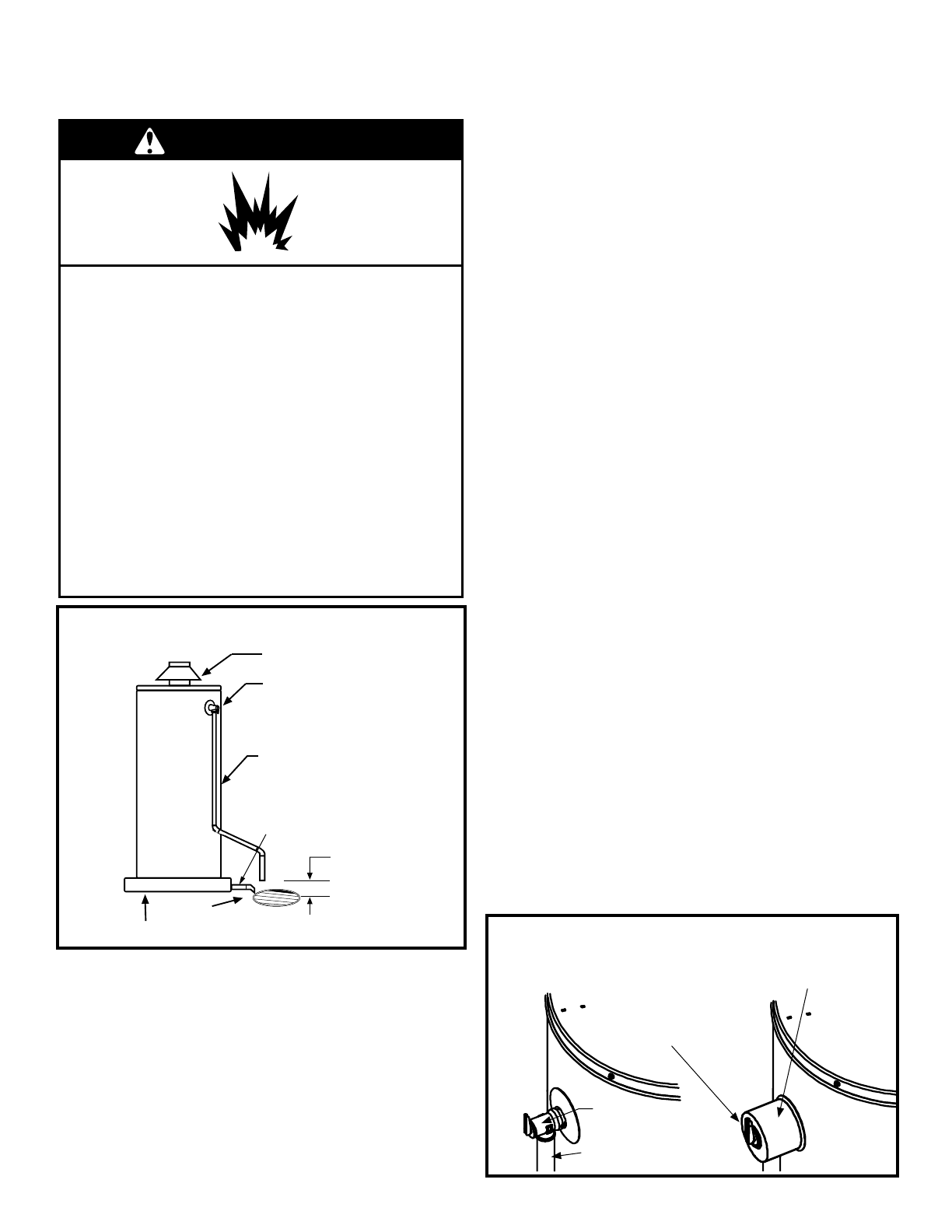

ɊɢɫɭɧɨɤȺ
