Водопровод

Установка водопровода

Трубы, фитинги и вентили должны быть установлены в

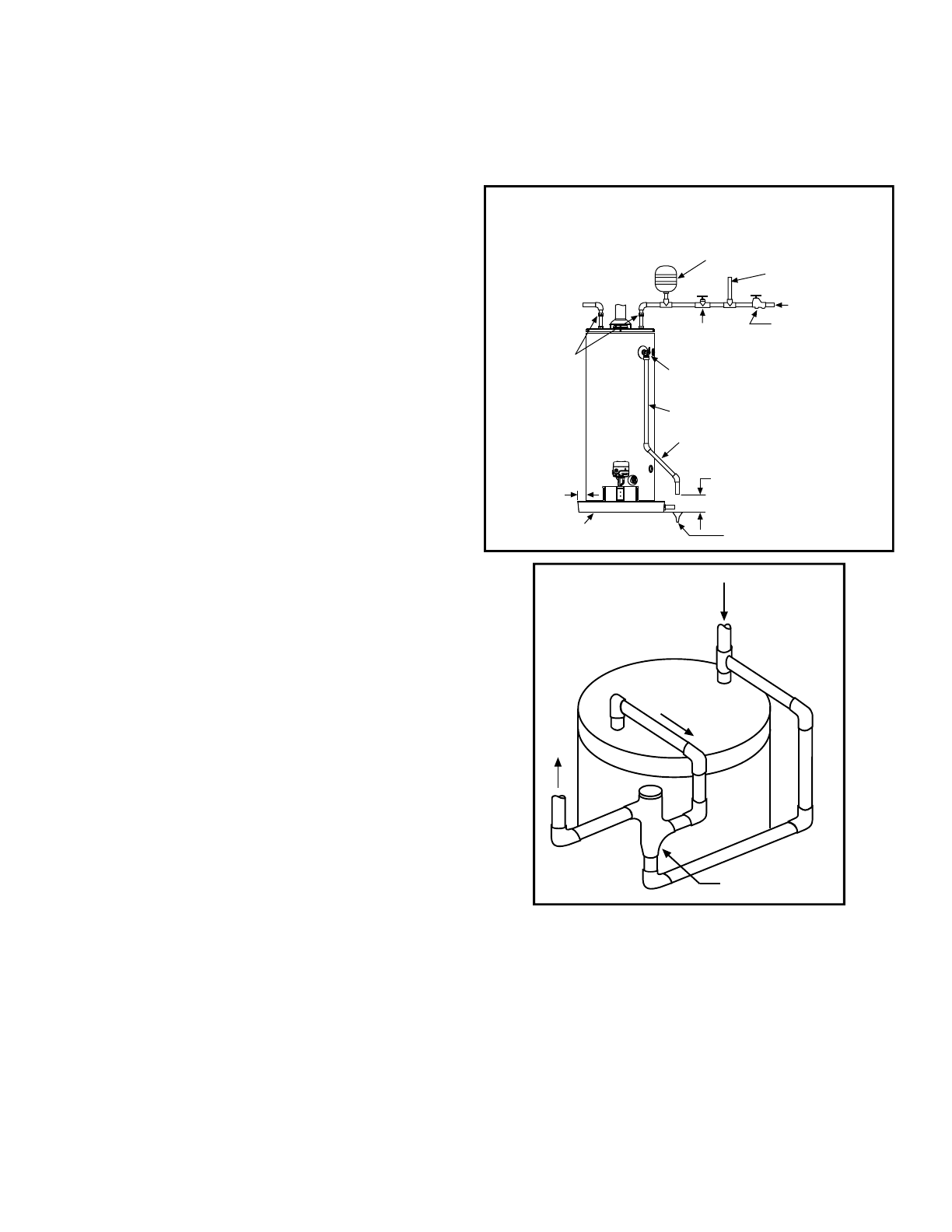

соответствии с установочным чертежом (рис. 13). Если
температура в помещении может падать ниже нуля градусов
по Цельсию, необходимо утеплить трубопровод.

Давление водоснабжения не должно превышать 80 psi
(68,9 мбар). В противном случае на входной линии холодной
воды следует установить редукционный клапан с обводной
трубой. Такую систему следует применить к водоснабжению
всего дома, чтобы поддержать баланс давлений холодной и
горячей воды.

ВАЖНО:

 Фитинги водонагревателя не должны подвергаться

нагреву, так как они могут содержать неметаллические
детали. Если используются паяные соединения, сначала
припаяйте трубу к переходному патрубку, прежде чем
присоединить патрубок к фитингам горячей и холодной воды.

ВАЖНО:

 Всегда используйте высококачественный шовный

герметик и убедитесь, что все фитинги плотно затянуты.

1.  Установите водопроводные трубы и фитинги как показано

на рис. 13. Подключите линию холодного водоснабжения
(3/4 дюймов NPT) к фитингу, помеченному буквой «C».
Подключите линию горячего водоснабжения (3/4 дюймов
NPT) к фитингу, помеченному буквой «H».

ВАЖНО:

 Некоторые модели могут иметь энергосберегающие

тепловые ловушки, препятствующие конвективной циркуляции
горячей воды по трубопроводу. Не удаляйте эти ловушки.

2.  Рекомендуется установить муфты на линиях подачи

горячей и холодной воды, чтобы можно было легко
снимать водонагреватель для обслуживания или замены.

3.  Производитель данного водонагревателя рекомендует

установить смесительный клапан или противоожоговое
устройство в линию подачи горячей воды для дома, как
показано на рис. 14. Такой клапан понижает температуру
подаваемой воды да счет смешения горячей и холодной
воды и делает подаваемую воду пригодной для
непосредственного использования.

4.  При установке водонагревателя в замкнутой системе

водоснабжения поставьте также расширительный бачок
в линию подачи холодной воды, как указано в разделе
«Замкнутая система/Тепловое расширение».

5.  Установите отсечной клапан во входную линию холодной

воды. Он должен находиться близко в водонагревателю
и быть легко доступным. Знайте, где находится этот
вентиль, и как перекрыть подачу воды в водонагреватель.

6.  Предохранительный клапан давления и температуры

должен быть установлен в отверстие, обозначенное как
«Предохранительный клапан давления и температуры
(T & P RELIEF VALVE)» на водонагревателе. К этому
предохранительному клапану давления и температуры
должна быть подсоединена отводная линия. Следуйте
инструкциям из раздела «Предохранительный клапан
давления и температуры».

7.  После того, как трубопровод подведен к

водонагревателю, снимите аэратор с ближайшего крана
горячей воды в доме. Откройте кран горячей воды, чтобы
бак нагревателя полностью заполнился водой. Чтобы
удалить из линий весь избыточный воздух, подержите
кран горячей воды открытым в течение 3 минут после
того, как установится постоянный поток воды. Закройте
этот кран и проверьте все соединения на протечку.
