Code Rev. D 20140818 (IEC)

9

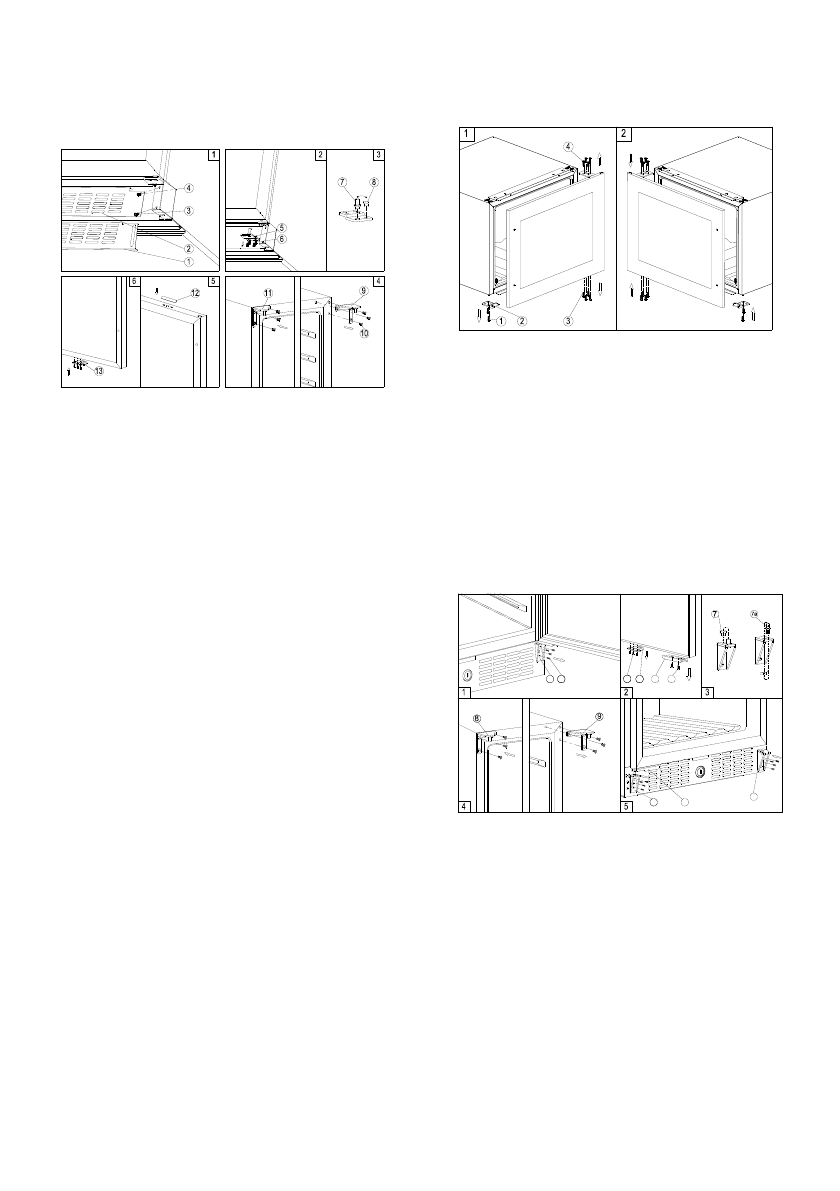

DESIGN 1

– For built-under models

1.

Remove  the  ventilation  grille

○

,2

 and  the

adjustable ventilation  grille

○

,1

 by unscrewing

the screws

○

,3 &

○

,4

. (Fig. 1)

NOTE:

For  some  models  without  adjustable

ventilation grille, the step is not needed.


2.

Remove the bottom hinge

○

,5 by unscrewing

the  four  lock  screws

○

,6.  Be  careful  to  hold

the glass door firmly after removing the screws.
(Fig. 2)


3.

Gently  pull  down  to  remove  the  glass  door
from  the  right  top  hinge  and  place  it  on  a
padded  surface  to  avoid  the  risk  of  damage.
Then remove the right top hinge

○

,9. (Fig. 4)

4.

Unscrew  and  transfer  hinge  pin

○

,7  and/or

door  stopper

○

,8of  the  bottom  hinge  to  the

opposite side. (Fig. 3)


5.

Pop  out  the  cover  caps  on  the  left  side  of
cabinet and use them to

cover the screw holes

on the right hand side.


6.

Screw  the  alternative  left  top  hinge

○

,11 ,

included  in  the  fittings,

on  the  left  hand  side  of

cabinet. (Fig. 4)

7.

Unscrew  and  transfer  the  holes  cover

○

,12

and  lock  catch

○

,13 to  the  opposite  side  of

glass  door.  (Only  for  models  with  lock  on  the
ventilation grille) (Fig. 5)


8.

Rotate the door 180° (No need for models with
lock  on  the  door)  and  relocate  the  door  to  the
designated  position.  Then  screw  the  bottom
hinge  assembly  on  the  left  designated  position
and tighten it after the door is leveled.


9.

Transfer  the  handles  &  plugs  to  the  opposite

positions  and  then  reassembly  the  ventilation
grilles if need.


DESIGN 2

– For fully integrated models


1.  Remove the  glass door by  unscrewing  the  eight

lock  screws

○

,3

 and

○

,4

.  Be  careful  to  hold

the  glass  door  firmly  after  removing  the  screws
and  place  it  on  a  padded  surface  to  avoid  the
risk of damage.

2.  Unscrew  and  transfer  the  door  supporter

○

,2

to the opposite side.


3.  Rotate  the  glass  door  180

°and  refit  the  glass

door  to  the  opposite  side.    Then  screw  and
tighten it after the door is leveled.

DESIGN 3

– For tall models

1

2

5

6

1 0

1

5

3

4

1.  Remove  the  bottom  hinge

○

,1 by  unscrewing

the four lock screws

○

,2. Be careful to hold the

glass door firmly after removing the screws. (Fig.
1)

2.  Gently  pull  down  to  remove  the  glass  door  from

the  right  top  hinge  and  place  it  on  a  padded
surface  to  avoid  the  risk  of  damage.  Then
remove the right top hinge

○

,9. (Fig. 4)


3.  Pop  out  the  cover  caps  on  the  left  side  of

cabinet  and  use  them  to

cover  the  screw  holes

on the right hand side.


4.  Screw  the  alternative  left  top  hinge

○

,8 ,

included  in  the  fittings,

on  the  left  hand  side  of
