Code Rev. D 20140818 (IEC)

8

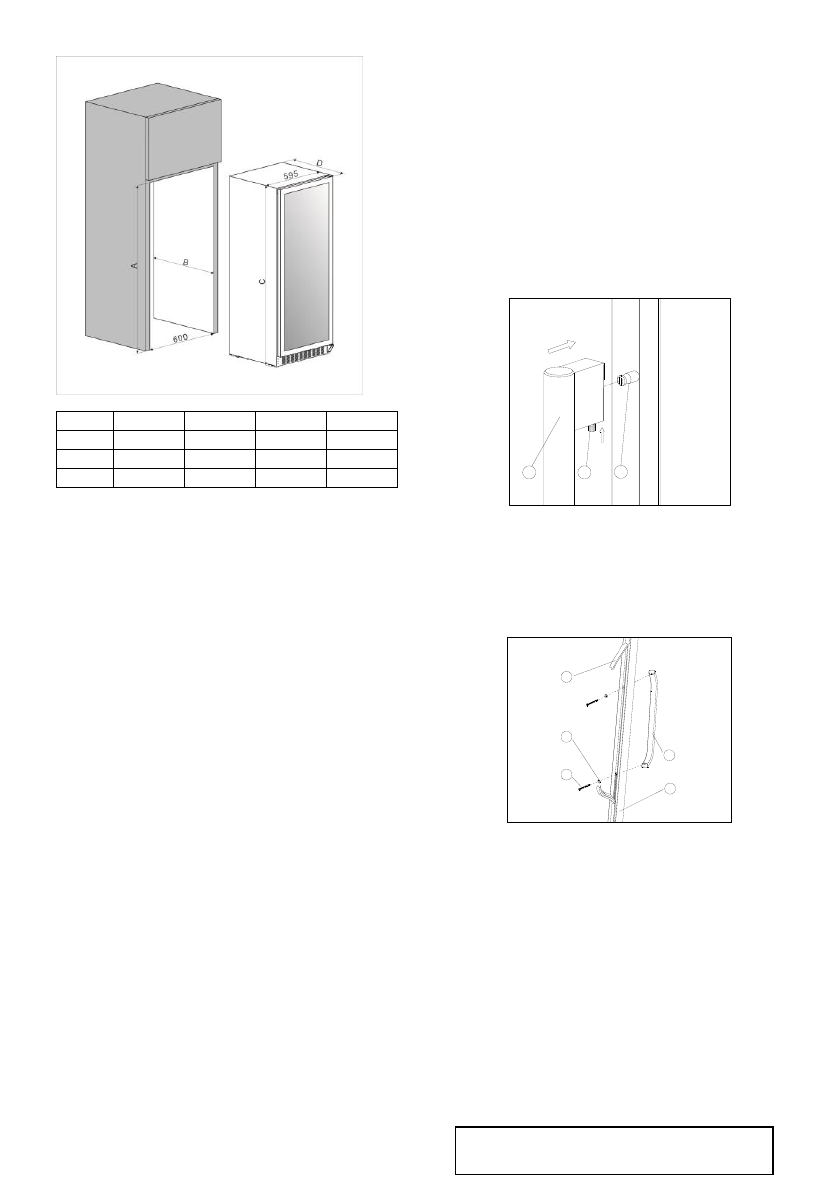

A (mm)

B (mm)

C (mm)

D (mm)

100

1480

550

1476

570

125

1772

550

1768

570

170

1772

660

1768

680

ELECTRICAL CONNECTION

WARNING:

Improper  use  of  the  grounded  plug

can  result in the  risk  of electrical  shock. If  the  power
cord  is  damaged,  have  it  replaced  by  a  qualified
electrician or an authorized service center.


All electrical work should be carried out by a suitably
qualified  and  competent  person  in  accordance  with
local and national safety regulations.


Check  that  the  voltage  marked  on  the  product
corresponds with your supply voltage.

Connect  this  appliance  to  a  separate  at  least  13A
circuit.

Connection  should  be  made  via  a  suitable  switched
socket  which  is  easily  accessible.  For  extra  safety  it
is advisable to install  a residual current device (RCD)
with a trip current of 30mA.

Have  the  receptacle  and  the  circuit  checked  by  a
qualified  electrician  to  ensure  that  the  socket  is
grounded correctly.


Note:

In locations  where there is  frequent lightning,

it is advisable to use surge protectors.


Do not connect the appliance  to the mains electricity
supply  by  an  extension lead. Extension leads do  not
guarantee  the  required  safety  of  the  appliance  (e.g.
danger of overheating).

The  appliance  must  not  be  connected  to  an  inverter
and  must  not  be  used  with  a  plug  adapter  as  these
can cause damage to the ap

pliance’s electronic unit.

The  cord  must  rest  securely  behind  the  appliance
and not be allowed to lie or hang unprotected.


WARNING:
THIS APPLIANCE MUST BE EARTHED.

INSTALLING THE HANDLE


IMPORTANT:

  Do  not  overtighten  the  screws  &  do

not use power tools to install the handle.


DESIGN 1

–

1

2

3

Locate the handle

○

,1 over the fixing pins

○

,3 of

the door and using the supplied allen key, tighten

the securing grub screws

○

,2 to fix the handle.

DESIGN 2

–

1

2

3

4

5


1.  Remove  the  door  gasket

○

,1

 on  the  side  you

wish  to  install  the  handle  -  you  can  see  two
designated holes for handle installation.

2.  Install  the  handle

○

,4

 tightly  as  shown  above

with  two  screws

○

,3

 and  flat  washers

○

,2

provided.

3.  Replace the door gasket.




REVERSING THE DOOR HINGE

It is possible to reverse the door on this appliance, if
required.

To do so, follow the steps below:

Note:  All  parts  removed  must  be  saved  to
do the reinstallation of door.
