Видеомагнитофон может быть вмонтирован в стандартную 19-дюймовую стойку, если используются
дополнительные монтажные адаптеры (AJ-MA75P). Рекомендуется использовать салазки и скобы для
стандартных 18-дюймовых шасси (модель СС3061-99-0400). (Панасоник не поставляет полный комп-
лект монтажных приспособлений.) По всем возникающим вопросам обращайтесь к своему дилеру.

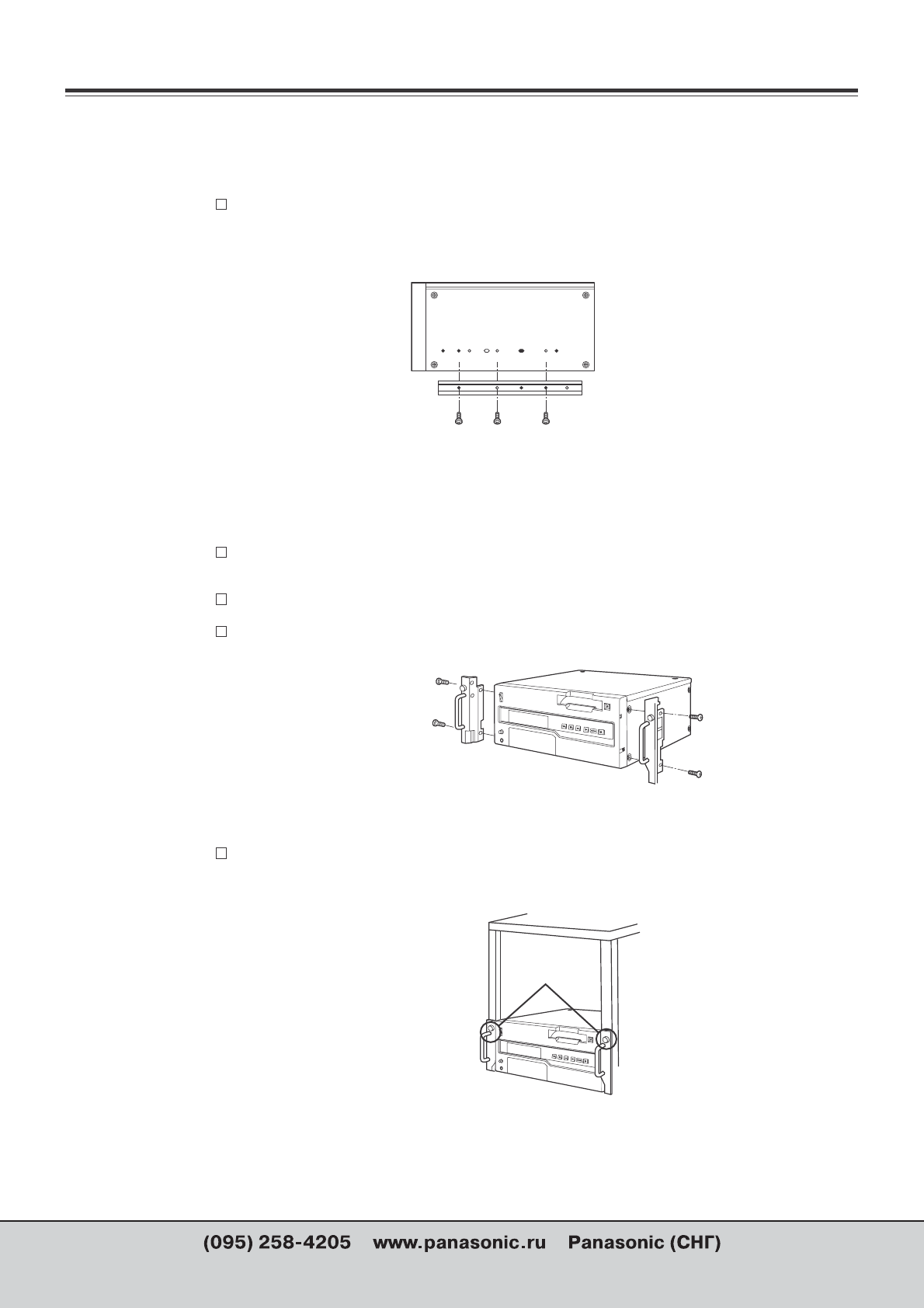

Используя снятые винты, установите внутренние части салазок. Места крепления винтами см. на
рисунке ниже:

Расположение крепежных винтов на правой детали

внутренней части салазок

На левой детали внутренней части са-
лазок крепежные винты располагаются
симметрично.
Примечание: На боковых панелях нет
обозначений A,B,C …H.

Длина винтов ограничена. Используйте винты длиной менее 2/5".
Каждая внутренняя деталь крепится 6-ю винтами.

Монтаж в стойку

Установите и закрепите внешние детали салазок на стойке. Проверьте, чтобы высота левой и пра-
вой направляющих была одинаковой.

Уберите 4 передних винта дл крепления левой и правой боковых панелей.

Установите монтажный адаптер AJ-MA75P и закрепите его 4-мя винтами.

Снимите 4 резиновые ножки внизу видеомагнитофона и установите видеомагнитофон в стойку.
После установки проверьте, чтобы видеомагнитофон легко двигался по направляющим.

Примечания:

●

Температура внутри стойки должна быть от 5 до 40

о

С.

●

Надежно закрепите стойку болтами к полу, чтобы она не перевернулась, когда видеомагнитофон
будет извлекаться из нее.

A

B C

D E

F

G H

Внутренняя часть

Монтажные адаптеры

Стандартная стойка

Закрепите

его винтами

1

2

3

4

5
