Sony DCR-DVD110E / DCR-DVD115E - Инструкция по эксплуатации - Страница 53

53

За
п

и

сь

/В

ос
пр
оиз

в

ед

ение

RU

Воспроизведение изображений на экране
телевизора

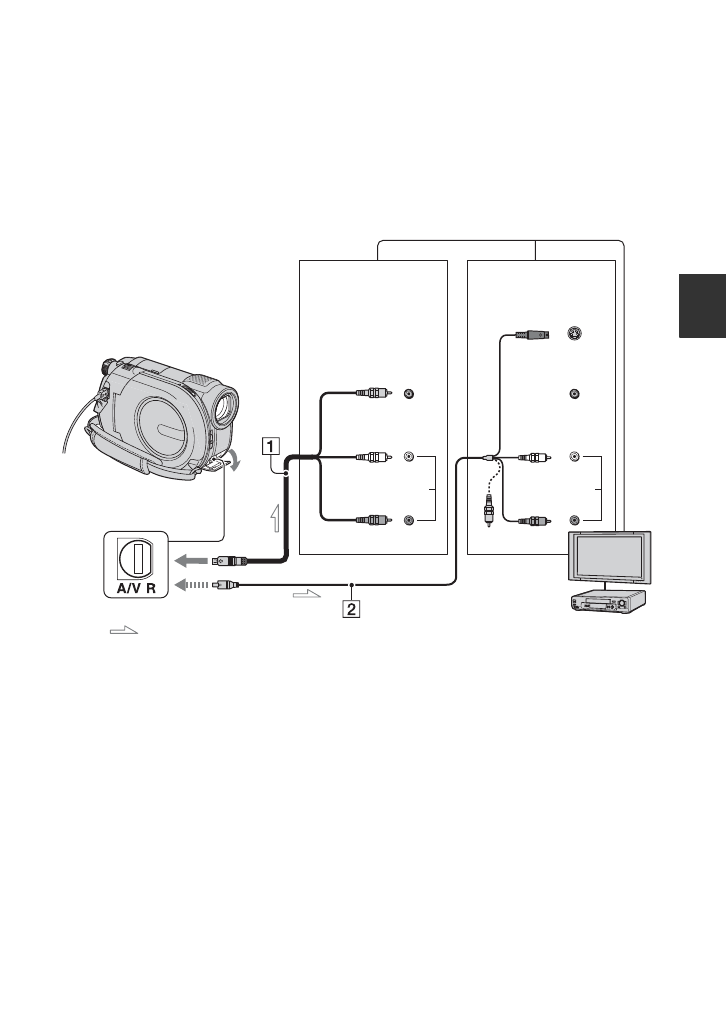

Подключите видеокамеру к гнезду входа на телевизоре или VCR, с помощью

соединительного кабеля A/V

1

 или соединительного кабеля A/V разъемом S

VIDEO

2

. Для выполнения данной операции подключите видеокамеру к

электрической розетке с помощью прилагаемого адаптера переменного тока

(стр. 22). Также обратитесь к инструкциям по эксплуатации, прилагаемым к

подключаемым устройствам.

1

Cоединительный кабель A/V
(прилагается)

Подключите к гнезду входа другого

устройства

2

Соединительный кабель A/V со
штекером S VIDEO
(приобретается
дополнительно)

При подключении к другому устройству

через гнездо S VIDEO,с помощью
соединительного кабеля A/V с разъемом
S VIDEO (приобретается

дополнительно) можно получить
изображения более высокого качества,
чем при использовании соединительного

кабеля A/V. Подключите белый и
красный разъем (левый/правый аудио) и
разъем S VIDEO (канал S VIDEO)

соединительного кабеля A/V с S VIDEO

(приобретается дополнительно). Вам не
обязательно подключать желтый
разъем. Если вы подключите только

разъем S VIDEO, звук не будет
выводиться.

Если ваш телевизор
подключен к VCR

Подключите видеокамеру ко входу

LINE IN на VCR. Установите

переключатель выбора входа на VCR

в положение LINE (VIDEO 1, VIDEO

2, и т.д.), если у VCR есть

переключатель выбора входа.

:

 Прохождение сигнала

Дистанционный
соединитель A/V

S VIDEO

VIDEO

AUDIO

(желтый)

(белый)

(красный)

VCR или телевизоры

IN

VIDEO

AUDIO

(белый)

(красный)

IN

Устройство
безразъема
S VIDEO

Устройство
сразъемом
S VIDEO

Продолжение

,
