ВОСПРОИЗВЕДЕНИЕ КАССЕТЫ

Разъемы

1

Проверьте, что все компоненты аппаратуры выключены.

2

Подключите видеокамеру к телевизору или

видеомагнитофону, как показано на рисунке.

Если подключается видеомагнитофон . . . перейдите на шаг 3.
Если нет . . . перейдите на шаг 4.

3

Подключите выход видеомагнитофона ко входу телевизора,

как это описано в руководстве по эксплуатации вашего
видеомагнитофона.

4

Включите видеокамеру, видеомагнитофон и телевизор.

5

Установите в видеомагнитофоне режим входа AUX

(ДОПОЛНИТЕЛЬНЫЙ), и установите в телевизоре режим VIDEO.

Для выбора того, будет или не будет воспроизводиться
следующая информация на экране подключенного
телевизора . . .

•

Дата/Время

...... в экран меню (

墌

 стр. 23, 25) выберите для пункта “DATE/

TIME” (“ДАТА/ВРЕМЯ”) “AUTO” (“АВТОМАТИЧЕСКИЙ”),
“ON” (“ВКЛ.”) или “OFF” (“ВЫКЛ.”).

Или нажмите на

DISPLAY

k

 на пульте дистанционного

управления (прилагается) чтобы включить/выключить
индикацию даты.

•

Временной код

...... в экран меню (

墌

 стр. 24, 25) выберите для пункта “TIME

CODE” (“ВРЕМЕННОЙ КОД”) “ON” или “OFF”.

•

Индикации помимо даты/времени и кода времени.

...... установите указатель “ON SCREEN” (“Экран”) в положение

“LCD”, “LCD/TV” или “OFF” в меню экрана (

墌

 стр. 23, 25).

ПРИМЕЧАНИЯ:

●

Рекомендуется  использовать  Сетевой  Адаптер  в  качестве
источника питания, вместо аккумуляторной батареи (

墌

 стр. 7).

●

Установите переключатель видеовыходов на адаптере кабеля в
следующие положения:

Y/C

: При подключении к телевизору или видеомагнитофону,

на которые могут подаваться сигналы Y/C, и к которым
может подключаться кабель S-Video.

CVBS : При подключении к телевизору или видеомагнитофону,

на который нельзя подавать сигналы Y/C и при
использовании кабеля Audio/Video.

●

Для контролирования изображения и звука с видеокамеры, без
установки кассеты, установите Переключатель Питания

y

 в

положение “

” или “

”, после чего установите Ваш телевизор в

надлежащий режим входа.

●

Проверьте, что уровень громкости в телевизоре установлен на
минимум, чтобы избежать очень громкого звука при включении
видеокамеры.

●

Если ваш телевизор или акустические системы не имеют
специального экрана, не устанавливайте акустические системы
рядом с телевизоре, так как это приведет к помехам на
воспроизводимом  видеокамерой  изображении.

●

Eсли на дисплее нет изображения и звук из телевизора не
слышен, установите “S/AV INPUT” на “OFF” в Экране Меню (только
модель GR-D50/D30,

墌

 стр. 24).

●

Когда кабель Audio/Video подсоединен к разъему AV, звук через
громкоговоритель не воспроизводится.

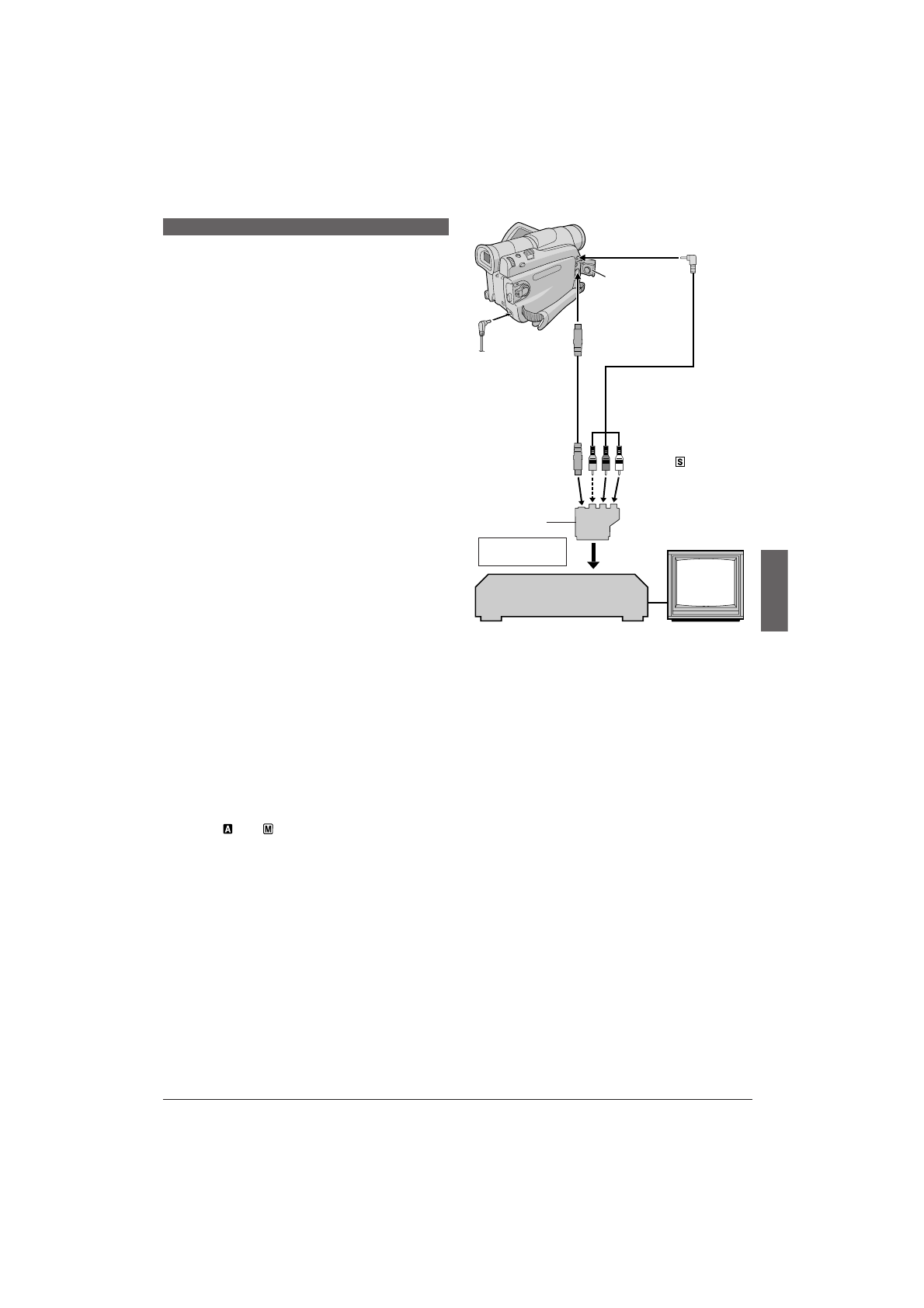

К AV

*

Крышка разъема*

К S-VIDEO

)

Кабель Audio/Video
(входит в комплект)

Кабель S-Video
(не входит в комплект)

Если ваш телевизор имеет
разъем SCART, используйте
входящий в комплект
переходник кабеля.

Переключатель
видеовыходов
“Y/C”/“CVBS”

К разъемам AUDIO**,
VIDEO*** и

-IN

Теле-

визор

Видеомагнитофон

*

При подключении кабелей откройте эту крышку.

**

Аудиокабель не нужен для просмотра только неподвижных
изображений.

***

Подсоедините, если кабель S-Video не используется.

К телевизору или

видеомагнитофону
