38

Встраивание и крепление к
мебели

Варочную панель можно установить

в   м е б е л ь ,   в   к о т о р о й   и м е е т с я
с п е ц и а л ь н о е   о т в е р с т и е   д л я
в с т р а и в а е м о г о   о б о р у д о в а н и я   с

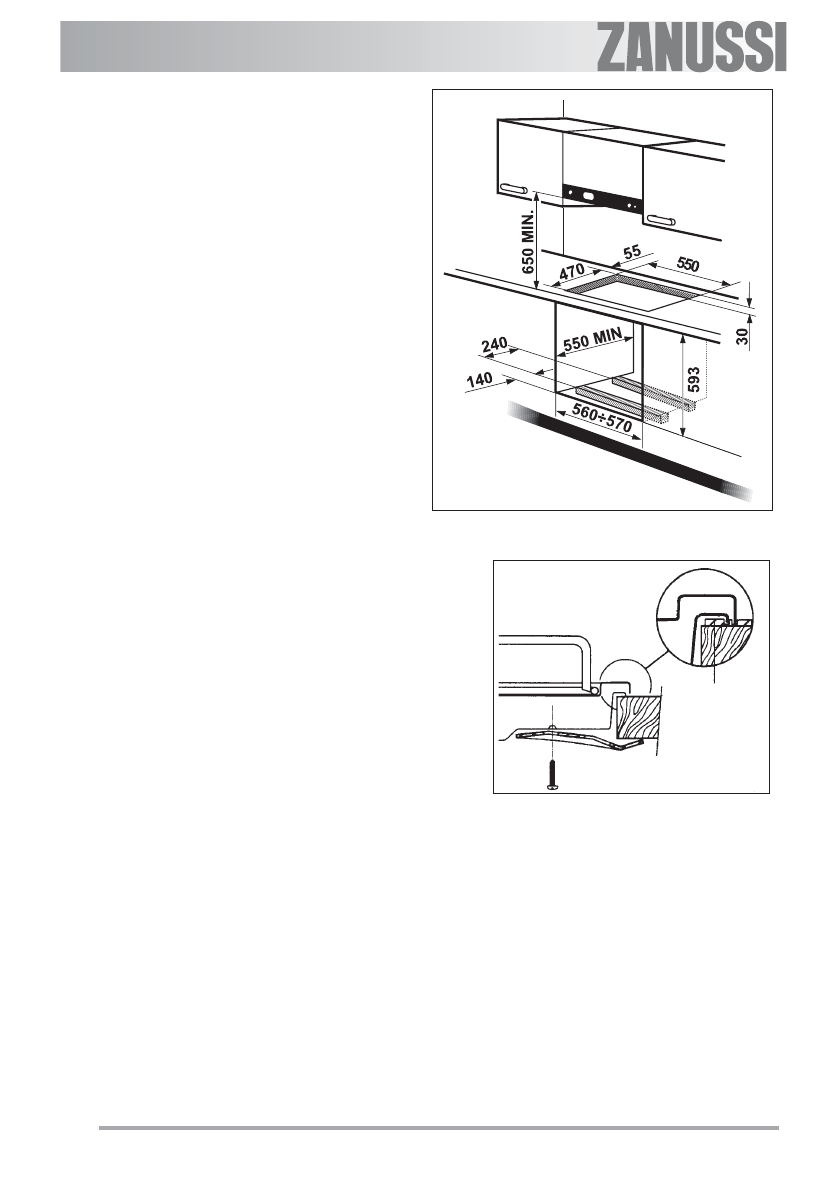

у к а з а н н ы м и   н а   Р и с .   5   р а з м е р а м и .
Отверстие для встраивания должно
находиться на расстоянии, по крайней
мере, 55 мм от задней стенки. В случае
если левая или правая боковая стенка
в ы ш е   в а р о ч н о й   п а н е л и ,   т о   е е
р а с с т о я н и е   о т   к р а е в   о т в е р с т и я   в
с т о л е ш н и ц е   д о л ж н о   с о с т а в л я т ь   н е
менее 100 мм.

Панель необходимо прикрепить к
мебели следующим образом:

1) Снимите решетки для установки

посуды, крышки и рассекатели
конфорок и переверните варочную
поверхность. Следите за тем, чтобы
при этом не повредились элементы
электроподжига.

2) Уложите по краям монтажного

проёма уплотнительную прокладку
(поставляется вместе с прибором),
разместите уплотнитель точно по
передней и задней кромкам.
Уплотнитель следует укладывать
встык, без нахлеста.

3) Закрепите варочную панель винтами

(рис. 6). При затягивании винтов
уплотнение может выступить из-под
панели, эти излишки можно затем
удалить.

Край варочной панели имеет такую

форму, что образует двойной лабиринт
уплотнения. Это дает гарантию от
протечек жидкости под рамку.

!

!

!

!

!

Рис. 5

a

a)

уплотнительная

прокладка

Рис. 6
