TECHNICAL DATA FOR INSTALLERS

Installation,

adjustment,

modification

and

maintenance  described  in  this  manual  can  be
performed only by qualified personnel.

The  equipment  must  be  correctly  installed  in
compliance

with

valid

regulations

and

manufacturer’s requirements.

Incorrect  installation  can  result  in  damage  to
people,  animals  or  property,  which  the
manufacturer cannot be held liable for.

Modifications  of  devices  that  ensure  equipment
safety  or  automatic  regulation  can  be  made  only
by  the  manufacturer  or  its  verified  supplier
throughout the entire service life.

3)

COOKTOP BUILDING-IN

Remove external packaging and internal packaging of
all  movable  components.  Check  components  for
completeness.  If  there  are  doubts  that  the  supply  is
complete,  using  the  appliance  is  prohibited.  Please
contact qualified personnel.

Keep  packaging  elements  (cardboard,  bags,
polystyrene,  nails...)  away  from  children  as  they
are a hazard.

Cut  an  opening  in  the  load-bearing  furniture  with  the
dimensions  given  in  Fig.  7.  Strictly  adhere  to  limit
distances between surfaces, side walls, back and side
surfaces (see Fig. 7-8).

This  is  a  class  3  equipment.  Therefore,  it  must
comply with all the requirements applicable to this
equipment.

4)

COOKTOP FIXING

The cooktop is fitted with special sealing that prevents
any ingress of liquid inside furniture. To correctly install
this  sealing,  it  is  recommended  to  strictly  follow  the
below instructions:
- Remove all movable parts of the cooktop.
- Separate  sealing  bands  from  the  base.  Make  sure

that  the  transparent  protective  layer  remains  on  the
sealing.

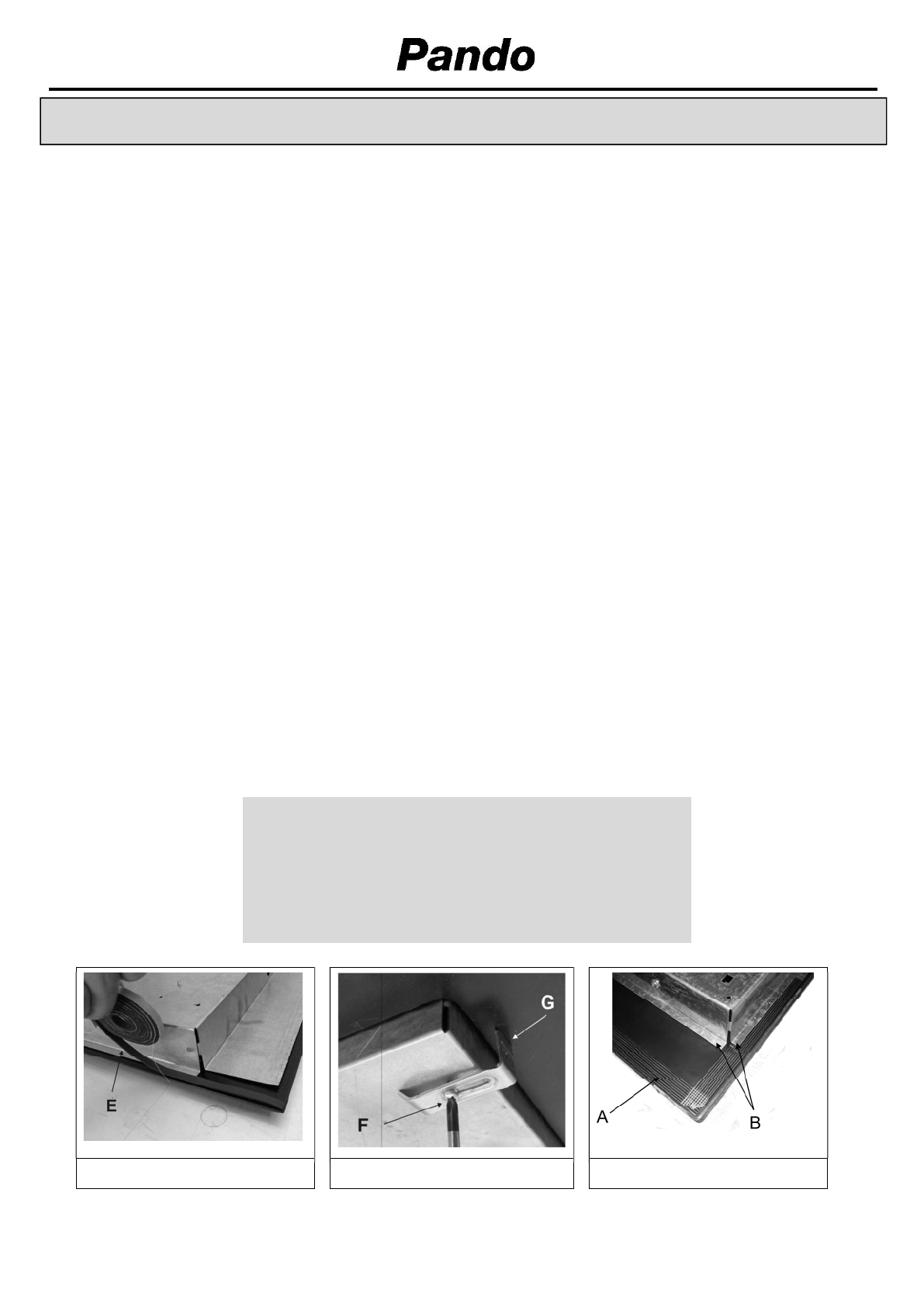

- Turn  the  cooktop,  correctly  install  fixing  E  (Fig.  9)

under the  cooktop  edge,  so  that the  outside  sealing
edge is precisely aligned with the cooktop perimeter
edge.  Outside  band  edges  must  be  aligned  without
overlapping.

- Pressing  with  your  fingers,  glue  the  sealing  to  the

cooktop  smoothly  and  reliably.  Then  remove
protective paper band from the sealing and install the
cooktop  into  the  opening  previously  cut  in  the
furniture.

- Install  the  cooktop  in  the  opening  made  in  the

furniture and fix it using screws F, by means of fixing
hooks G (see Fig. 10).

To  prevent  potential  accidental  contact  with  cooktop
surface  that  becomes  very  hot  during  operation,  a
wooden  pad  must  be  installed  at  the  distance  of  at
least  70  mm  from  the  edge,  and  fixed  using  screws
(Fig. 7).

Warning: the  edge  of glass section (A) must not rest
on the panel or worktop. It should support the edge of
metal  section  (B)  that  must  be  touching  the  cooktop
(see Fig. A).

It  is  important  to  take  into  account  the  cut-in
dimensions.

FIG. 9

FIG. 10

FIG. A

INSTALLATION
