Antes  de  efetuar  qualquer  afinação,  há  que
desligar o equipamento.
Uma  vez  terminadas  as  afinações  e  pré-
regulações,  os  selos  de  segurança  deveram  ser
repostos por um técnico.
A  afinação  de  ar  primário  nos  nossos
queimadores não é necessária.

9)  TORNEIRAS

Regulação do “Mínimo”

-Acender  o  queimador  e  pôr  o  manípulo  na  posição
de “Mínimo” (chama pequena fig.1).

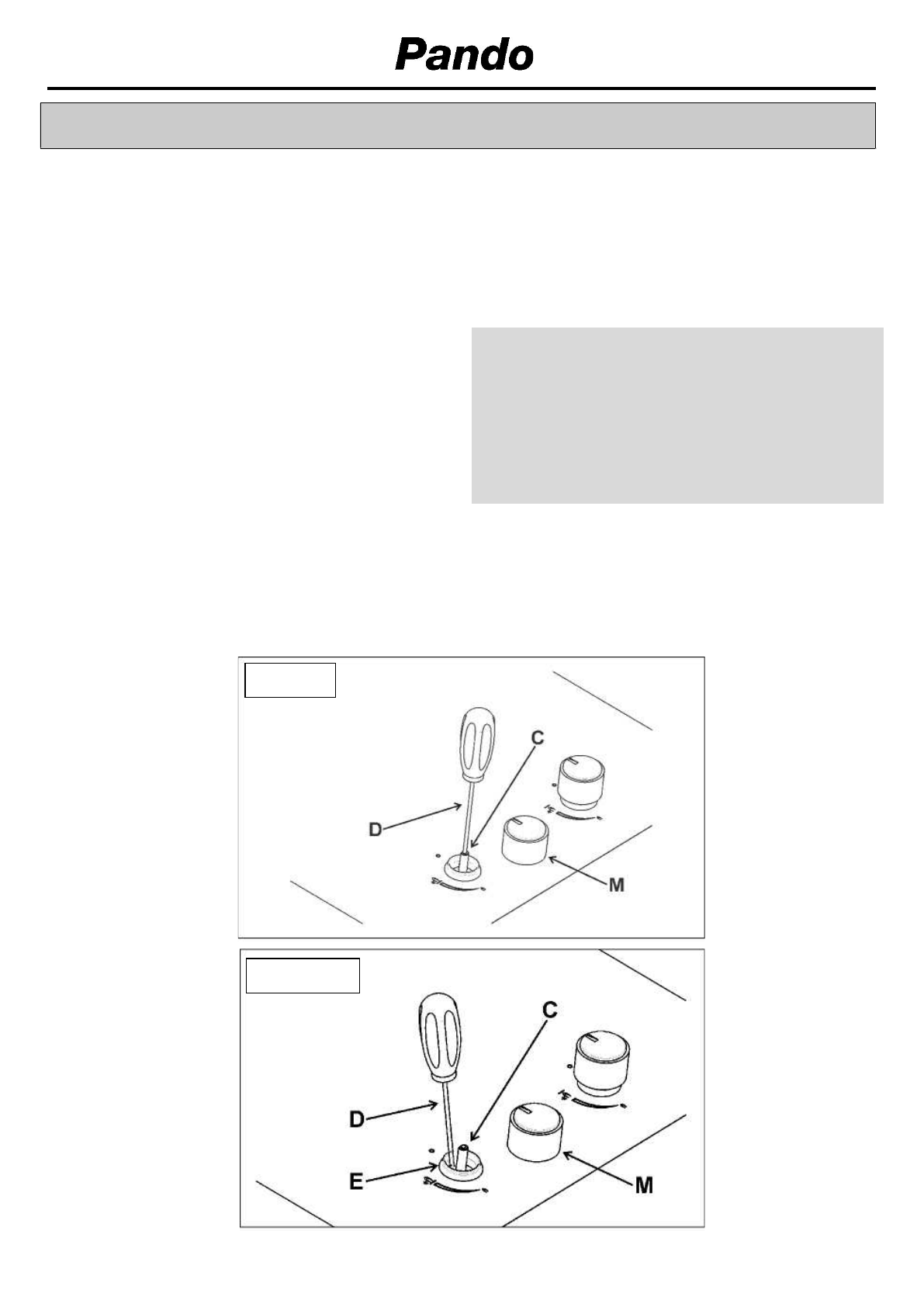

-Retirar o manípulo “M” (fig.12-12/A) que está fixado
à pressão no pino da torneira.
-O  by-pass  para  o  ajuste  do  caudal  mínimo  poder
ser:  ao  lado  da  chave  (fig.12)  ou  no  interior  da
gambiarra.  Em  qualquer  caso,  o  ajuste  faz-se
mediante  a  introdução  de  uma  pequena  chave  de
parafusos  (D)  ao  lado  do  pino  da  torneira  (fig.12),
ou  no  orifício  “C”  dentro  do  passador  de  gás
(fig.12/A).
Rode  para  a  direita  ou  para  a  esquerda  do  by-pass
o  ajuste  correto  da  chama  á  posição  de  alcance
limitado.

.

Estas  instruções  de  afinação  só  são  válidas
para  os  queimadores  que  funcionam  a
G20,enquanto  que,  para  os  queimadores  que
funcionam  a  G30  ou  G31,  há  que  roscar
completamente  o  parafuso  (  no  sentido  dos
ponteiros do relógio).

AFINAÇ

ÃO

LUBRIFICAÇÃO DOS

PASSADORES

Se um passador está bloqueado,

não o devemos forçar.

FIG.12

FIG.12/A
