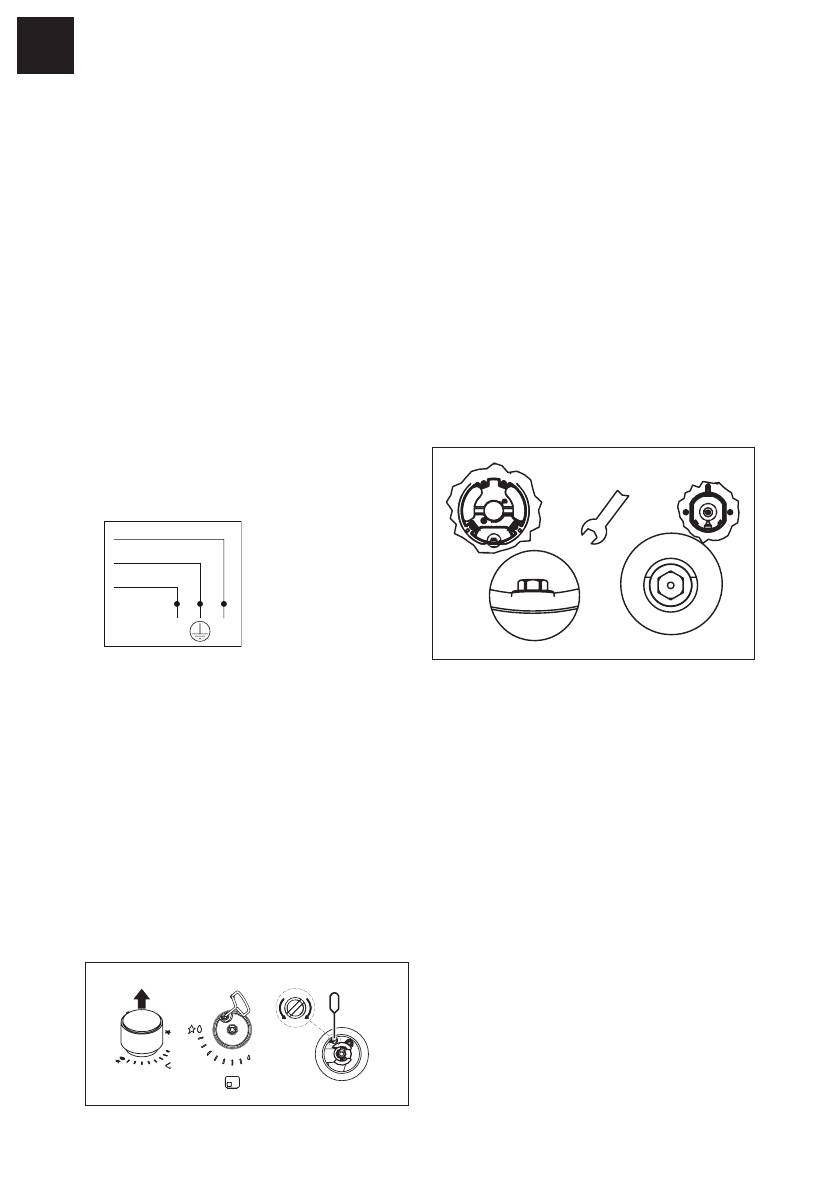

Collegamento elettrico

Il piano cottura FRANKE è fornito con un cavo

a 3 conduttori liberi.

X

Assicurarsi che:

– le caratteristiche dell'impianto di

alimentazione elettrica domestico (tensione,

potenza massima e corrente) siano compatibili

con quelle del piano cottura FRANKE;

– la spina e la presa siano facilmente

accessibili e posizionate in modo che

non vi siano parti in tensione accessibili

quando si inserisce o si rimuove la spina;

– Se il cavo di alimentazione deve essere

sostituito, utilizzare un cavo 3 x 0,75 mm2

di tipo H05RR-F per piani cottura.

– i conduttori dei due dispositivi non siano

collegati alla stessa spina;

– le polarità dei conduttori siano rispettate

(blu = neutro = (1) / giallo/verde = terra = (2)

/ marrone = sotto tensione = (3)).

1

2

3

L

N

Adattamento ai diversi tipi di gas

Avvertenza:

 questa operazione deve essere

eseguita da un tecnico qualificato.

Regolazione del minimo

X

Togliere la manopola.

X

Inserire il cacciavite tra la guarnizione e

la copertura fino a raggiungere la vite di

regolazione.

X

Regolare il minimo della fiamma ruotando

la vite di regolazione in senso orario per

ridurre la fiamma e in senso antiorario per

aumentarla. Il cacciavite necessario per la

regolazione è fornito con gli accessori.

+

-

Sostituzione degli iniettori

Gli iniettori non in dotazione devono essere

richiesti al servizio assistenza.

Importante:

 tutti i dispositivi sono impostati

di serie per il metano (G20). Se deve essere

utilizzato un altro tipo di gas, sostituire gli

iniettori nel modo seguente:

– Togliere le griglie, i cappellotti dei

bruciatori e gli spartifiamme.

– Svitare gli iniettori e sostituirli con quelli

forniti adatti al gas di alimentazione,

accertandosi che il contrassegno

corrisponda a quello indicato nella tabella.

– Rimontare gli spartifiamme, i cappellotti

dei bruciatori e le griglie.

Questi bruciatori non necessitano di

regolazione dell'aria.

7

 ø

Accesso al piano cottura

Per accedere al piatto contenente le parti

funzionali, procedere nel modo seguente:

– Togliere le griglie, i cappellotti dei

bruciatori e gli spartifiamme.

– Rimuovere le manopole sfilandole dai

rispettivi perni.

– Rimuovere le viti che fissano i bruciatori al

piano cottura.

– Sollevare il piano cottura.

Importante:

 Quando occorre convertire

l'apparecchio a un tipo di gas differente,

applicare l'adesivo corrispondente (fornito

come accessorio) nell'apposito spazio sulla

targhetta matricola. Per il funzionamento a GPL

(G30 o G31), la vite di regolazione del minimo

deve essere completamente avvitata. Questi

dispositivi sono forniti in cat. Il 2H3+.
