FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC

FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

– 32 –

FR

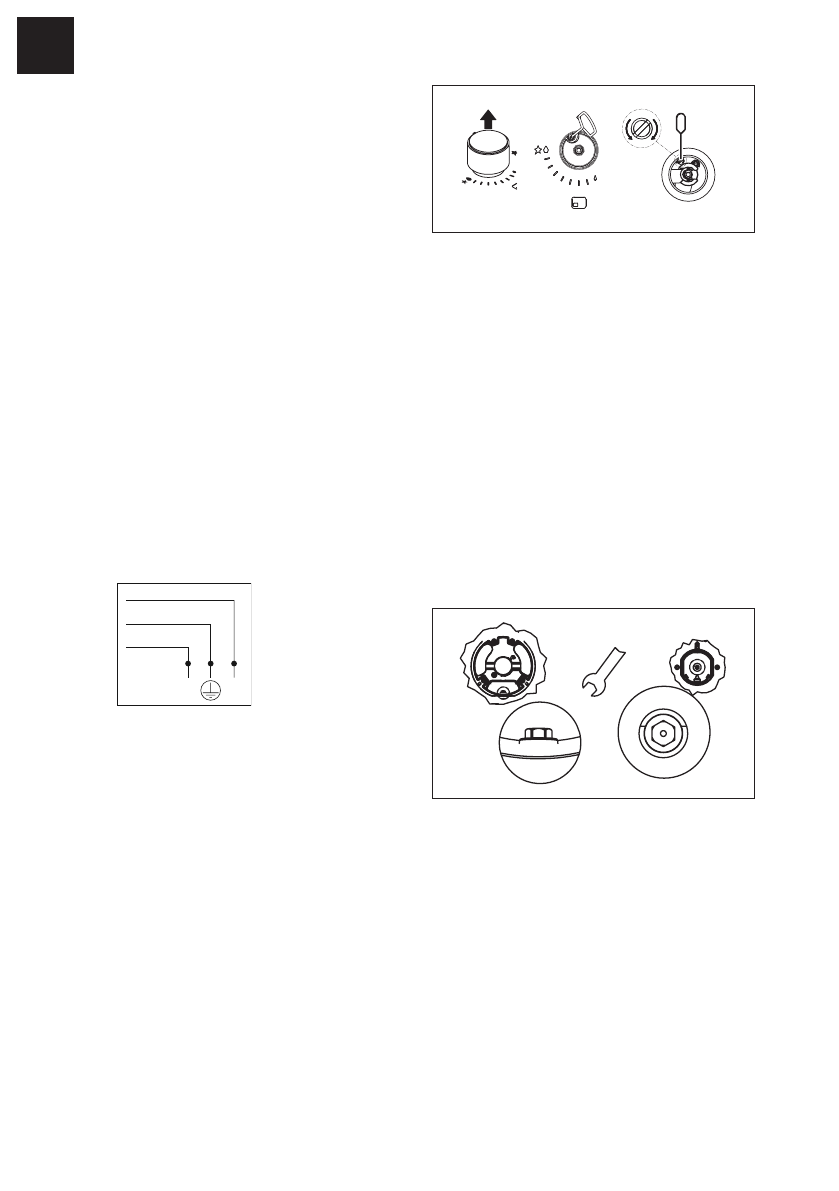

Branchement électrique

La table de cuisson FRANKE est dotée d'un

câble électrique à 3 conducteurs et bornes

libres.

X

Assurez-vous des points suivants :

– Les caractéristiques du circuit électrique

domestique (tension, puissance maximale

et intensité) sont compatibles avec celles

de votre table de cuisson FRANKE.

– La fiche et la prise sont accessibles

facilement et sont placées de façon

qu'aucune partie sous tension ne soit

accessible lors de l'insertion et du retrait

de la fiche.

– Un câble 3 x 0,75 mm² de type H05RR-F

pour tables de cuisson entièrement au gaz

est utilisé pour le remplacement du câble

d'alimentation.

– Les bornes de deux appareils ne sont pas

reliées à la même fiche.

– Les polarités des bornes libres sont

respectées (bleu = neutre = (1) / jaune et

vert = terre = (2) / marron = tension = (3)).

1

2

3

L

N

Ajustement aux différents types de gaz

Avertissement :

 Cette opération doit être

effectuée par un technicien qualifié

Réglage minimum de la flamme

X

Enlevez le bouton.

X

Insérez le tournevis entre le joint et le

couvercle jusqu‘à ce qu‘il atteigne la vis de

réglage.

X

Réglez la flamme minimum en tournant la

vis de réglage dans le sens horaire pour

diminuer et dans le sens inverse pour

l'augmenter. Le tournevis de réglage est

fourni avec les accessoires.

+

-

Remplacement des injecteurs

Les injecteurs non fournis doivent être

demandés au service client.

Important :

 tous les appareils sont réglés en

usine pour une utilisation au gaz naturel (G20).

Si un type de gaz différent est utilisé, remplacez

les injecteurs comme suit :

– Retirez les grilles, les capuchons des

brûleurs et les diffuseurs de flammes ;

– Dévissez les injecteurs et remplacez-les

par ceux fournis et qui sont adaptés à

l'arrivée de gaz, en vous assurant que le

marquage coïncide avec celui du tableau ;

– Réinstallez les diffuseurs de flamme, les

capuchons des brûleurs et les grilles ;

Ces brûleurs ne nécessitent aucun réglage

de l'air.

7

 ø

Accès à la plaque de cuisson

Pour accéder au plateau contenant les pièces

fonctionnelles, procédez comme suit :

– Retirez les grilles, les capuchons des

brûleurs et les diffuseurs de flammes ;

– Déposez les boutons en les faisant glisser

de leurs broches ;

– Déposez les vis qui maintiennent les

brûleurs sur la plaque ;

– Soulevez la plaque de cuisson.
