FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC

FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

– 20 –

DE

Für Vereinigtes Königreich, Nordirland und

Republik Irland.

1

2

3

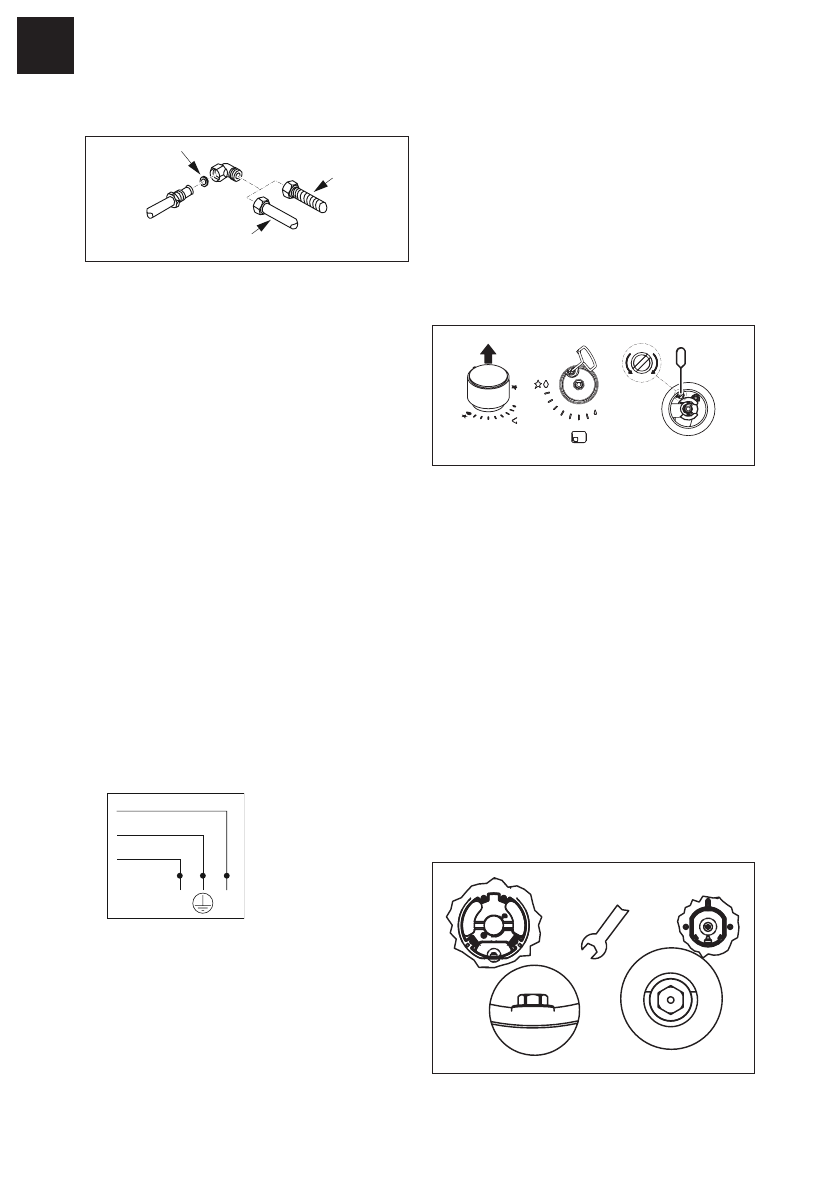

Elektrischer Anschluss

FRANKE Kochfelder werden mit

einem 3-poligen Netzkabel mit freien

Anschlussklemmen geliefert.

X

Stellen Sie Folgendes sicher:

– Die Kenndaten des elektrischen

Versorgungssystems im Haus

(Netzspannung, maximale Leistung und

Stromstärke) sind mit denen Ihres FRANKE

Kochfelds kompatibel.

– Stecker und Steckdose sind gut erreichbar

und so positioniert, dass keine Strom

führenden Teile zugänglich sind, wenn Sie

den Stecker einstecken oder entfernen.

– Bei Austausch des Stromkabels wird eine

H05RR-F-Schlauchleitung mit 3 x 0,75 mm²

für Gaskochfelder verwendet.

– Die Anschlussklemmen von zwei

Geräten sind nicht am gleichen Stecker

angeschlossen.

– Die Polarität der freien

Anschlussklemmen (blau = neutral = (1)/

gelb -grün = Erde = (2)/ braun = Strom

führend = (3)) muss beachtet werden.

1

2

3

L

N

Anpassung an verschiedene Gassorten

Warnung:

 Dieser Vorgang muss durch einen

qualifizierten Techniker ausgeführt werden.

Mindestflammengröße einstellen

X

Entfernen Sie den Knopf.

X

Setzen Sie den Schraubendreher zwischen

Dichtung und Abdeckung ein, bis er die

Einstellschraube erreicht.

X

Drehen Sie die Stellschraube

im Uhrzeigersinn, um die

Mindestflammengröße zu reduzieren,

und gegen den Uhrzeigersinn, um sie zu

erhöhen. Der passende Schraubendreher

ist im Lieferumfang enthalten.

+

-

Auswechseln der Düsen

Nicht mitgelieferte Injektoren sind beim

Kundendienst anzufordern.

WICHTIG:

 Alle Geräte sind werkseitig für

Erdgas (G20) ausgelegt. Wenn auf eine andere

Gasart umgestellt werden soll, müssen die

Düsen wie folgt ausgewechselt werden:

– Nehmen Sie die Topfträger, die

Brennerdeckel und die Flammenverteiler ab;

– Schrauben Sie die Düsen heraus, und

setzen Sie die mitgelieferten, für den

Gasbetrieb geeigneten Düsen ein. Achten

Sie darauf, dass die Kennzeichnung mit

den Angaben in der Tabelle übereinstimmt;

– Setzen Sie die Flammenverteiler,

Brennerdeckel und Topfträger wieder auf;

Bei diesen Brennern ist keine Luftregulierung

erforderlich.

7

 ø
