– 101 –

FHMA 604 3G DC / FHMA 755 4G DC/DCL / FHMA 905 4G DCL / FHSM 604 3G DC

FHSM 604 4G / FHSM 755 4G DC / FHSM 905 4G DCL

PL

MONTAŻ

Montaż urządzenia wraz z podłączeniem do

instalacji elektrycznej/gazowej może być

wykonywany wyłącznie przez wyspecjalizowane

i wykwalifikowane osoby. Producent nie ponosi

odpowiedzialności za urazy lub uszkodzenia

spowodowane nieprzestrzeganiem tych zasad.

Przyłącze gazu musi być zgodne z przepisami

krajowymi obowiązującymi w chwili montażu.

Z

Urządzenie podłączać bezpośrednio

do gniazda zasilania. Do podłączania

urządzenia nie używać adapterów,

rozgałęźników ani przedłużaczy.

Wymagania dotyczące szafki

Niniejsza instrukcja opisuje płytę gazową do

zabudowy klasy 3 i elementy elektryczne typu Y.

Przewód doprowadzający gaz nie może stykać

się z żadnym bokiem kuchenki pod płytą.

Meble, w których zamontowane ma być

urządzenie do zabudowy, muszą być wykonane

z materiałów (tworzywa sztuczne i drewno

fornirowane) łączonych klejami odpornymi

na wysokie temperatury (min. 100°C).

Nieodpowiednie materiały i kleje mogą

doprowadzić do zawijania i oddzielania.

Pomieszczenia powinny spełniać lokalne

przepisy dotyczące wentylacji.

Ilość wolnego miejsca w elemencie zabudowy

kuchennej przeznaczonym do montażu

urządzenia musi umożliwiać wykonanie

połączeń elektrycznych.

Ważne:

 urządzenia oznaczone są klasą „Y”

ochrony przed pożarem. Minimalna odległość

od krawędzi urządzenia wynosi 150 mm dla

ściany bocznej, 50 mm dla części tylnej i

700 mm dla dowolnej szafki znajdującej się

nad urządzeniem. Zalecana grubość blatu,

w którym należy zabudować urządzenie,

wynosi 40 mm. W przypadku innych

wymiarów ewentualne modyfikacje muszą być

przygotowane przez technika.

Uwaga:

 Jeśli nad płytą montowany jest

okap, należy sprawdzić odległość montażu w

instrukcji montażu okapu.

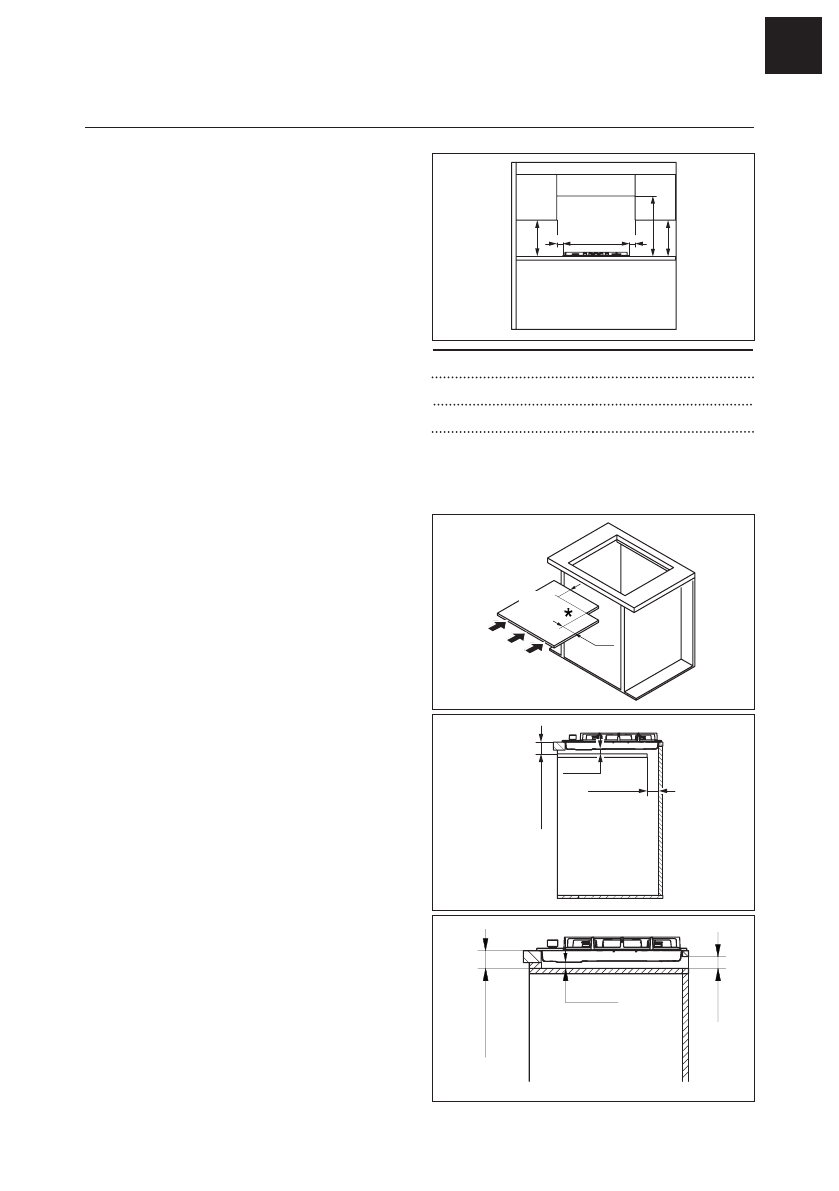

B

B

D

C

A

C

MINIMALNE WYMIARY (MM)

A = 590/730/880

B = 50

C = 400

D = 700

Z

Jeśli urządzenie nie jest montowane

nad piekarnikiem: należy zamontować

przegrodę oddzielającą.

* 120x120 mm

120

120

Max 150 mm

20 mm

Max 50 mm

Max 150 mm

50 mm

20 mm
