GB

17

5

To  make  the  electric  connection  betwe-
en  the  two  appliances,  attach  the  hob’s
connector to oven’s connector.

6

Complete  the  definitive  positioning  of
the oven, ensuring that the cardan teles-
copic  shafts  are  firmly  in  position  and
that  the  telescopic  pipes  are  well-alig-
ned when inserted so that sliding is

quite simple.

7

Position  the  controls  on  the  front  of  the
oven.

8

To  operate  the  control  knobs,  they  first
have  to  be  pressed  in,  and  then  turned
in order to release the safety device.

Rear view of the Control Panel:

If  the  cardan  telescopic  shafts  are  too
short, extensions can be added (not provi-
ded,  but  available  as  an  accessory).
These  are  added  by  pressing,  and  they
are fixed by the cover that is included.

Model VT DUAL.1

Connecting the gas

Connecting  the  hob  to  the  gas  mains
should be done in compliance with the cu-
rrent  installation  standards  and/or  regula-
tions.

Ventilation  slots  should  also  be  made  at
the site in compliance with current norms.

The  hob  is  provided  with  a  threaded  con-
nection  1/2”  in  diameter,  in  line  with  ISO
228-1. A  Ø  10/12  mm.  copper  pipe  is  pro-
vided as an accessory for welding the gas
inlet pipe.

Whenever the gas connection nut is remo-
ved, its joint should be changed.

In  order  that  the  hob  is  not  damaged  by
tightening  the  nut  on  the  gas  connection

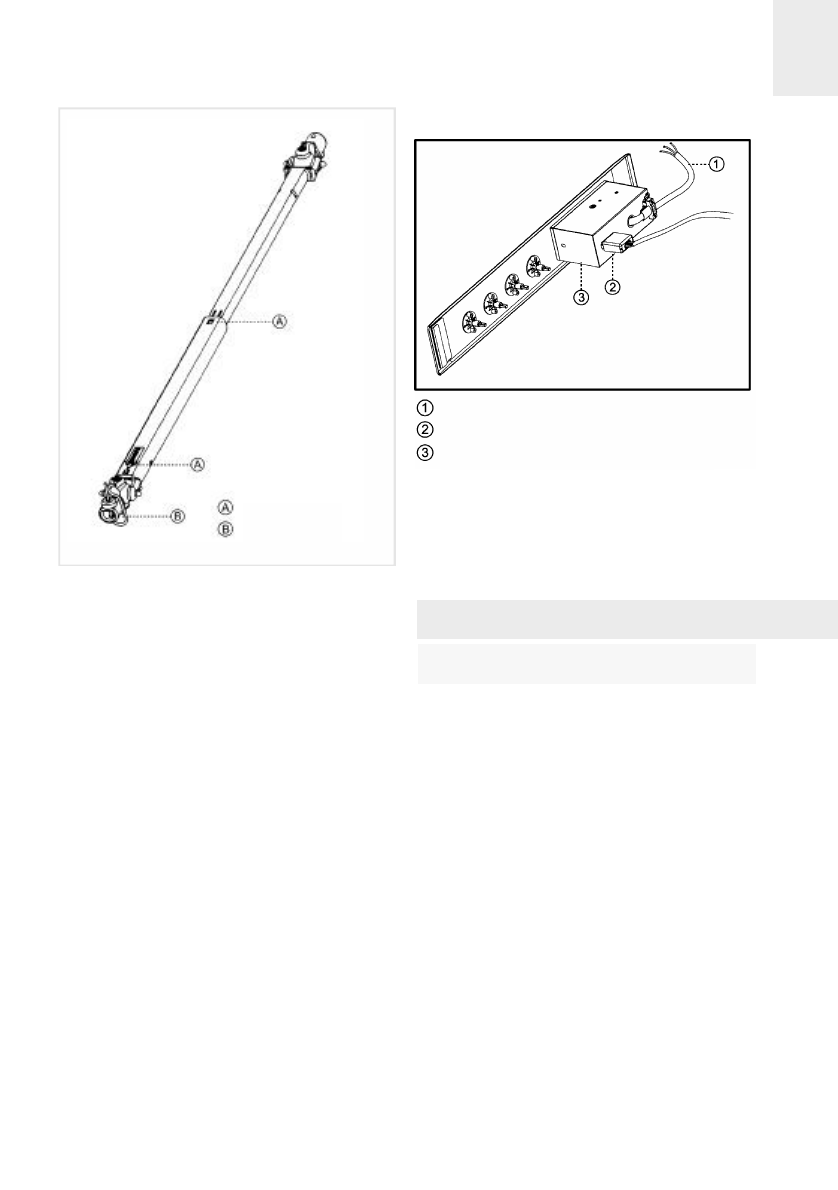

fig. 5

Retention clips

Pins

fig. 6

Flexible supply cable
Connector
Protective box for electrical assembly
