GB

15

space  of  at  least  20  mm  should  be  left  at
the  back  of  the  cupboard. As  an  alternati-
ve  to  this  type  of  panel,  you  can  install  a
detachable  protective  cover  to  the  bottom
of the hob, which can be obtained from our
Technical Services using  the reference in-
dicated.

When  hobs  are  handled  before

being installed, care should be taken in
case  there  is  any  protruding  part  or
sharp edge which could cause injury.

When  installing  units  or  applian-

ces  above  the  hob,  the  hob  should  be

protected  by  a  board  so  that  the  glass
cannot  be  damaged  by  accidental
blows or heavy weights.

The glues used in manufacturing

the kitchen unit and in the adhesive on
the  decorative  laminate  of  the  worktop
surface should be made to tolerate tem-
peratures of up to 100ºC.

TEKA  assumes  no  responsibility

for  any  malfunction  or  damage  caused
by faulty installation.

PLEASE  REMEMBER  THAT  THE  GUA-
RANTEE  DOES  NOT  COVER  THE
GLASS  IF  IT  SUFFERS  A  VIOLENT
BLOW OR IF IT IS USED IMPROPERLY.

Fixing the hob

(see figs. 3 and 4)

When  the  gap  has  been  properly  sized,
the  sealing  washer  should  be  put  on  the
lower part of the hob. With models VR 622,
TR 620, TR 640, TT 640, TT 600, TB 600,
TR  600, TT  630,  TR  735 AB, TM  620,  TR
641  and  TM  601  the  washer  will  be  stuck
to the lower face of the glass.

Silicone should not be applied between
the glass and the unit worktop because
if  it  becomes  necessary  to  remove  the
hob  from  its  position,  the  glass  could
break when trying to detach it.

Position the clips as shown in the diagram,
fastening them to the openings in the lower
part of the body using the screws provided.

For worktop thicknesses of 30 mm. or less,
use  the  self-tapping  screws  (M5)  that  are
provided  as  a  fastening  accessory  -  put
them  into  the  clip’s  round  hole.  This  hole
will  be  threaded  as  the  screw  is  inserted
into  it,  and  this  should  be  done  before  fi-
xing the clip to the worktop.

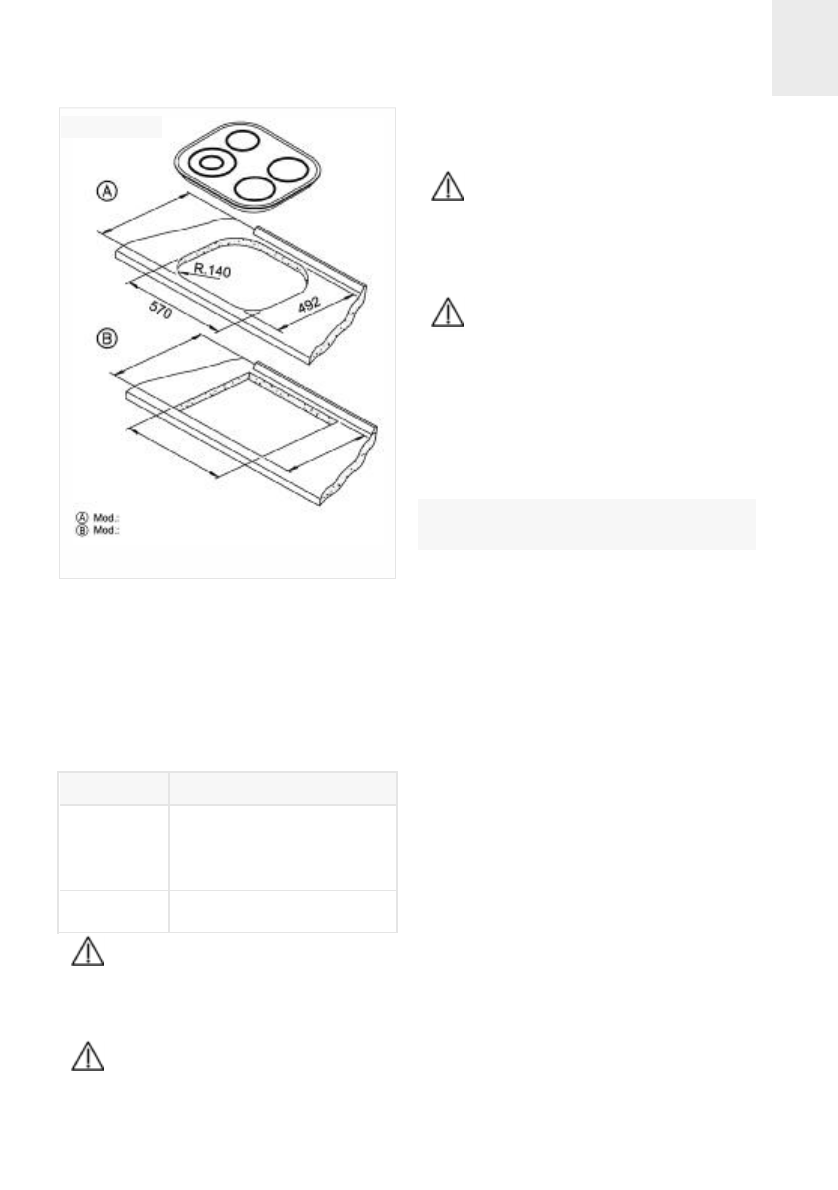

VTN DC and TC 620
Rest of the models The dimensions L and W are
shown in the table "Dimensions and characteris-
tics" of the Technical Information section.

fig. 2

Fitting holes

ma

xim

un

 5 7

5

ma

xim

u n

  57

5

Ref.                      Models

81253177

TT 600, TB 600, TR 640, TT
640, TR 620, TT 630, TR 600,
TR 735 AB, TM 620, TR 641
and TM 601

81253176

VT TC 60.3, TT 620 and
TC 620

Protective cover

W

L
