GB

16

The  clips  and  the  sealing  joint  are  provi-
ded, and can be found in the packaging.

Connecting the electricity

Before  connecting  the  hob  to  the  electric
mains,  check  that  the  voltage  and  fre-
quency  of  the  mains  matches  what  is
shown  on  the  hob’s  rating  plate,  which  is
located lower down, and on the guarantee
certificate  or,  where  appropriate,  the  tech-
nical  datasheet  supplied,  which  should  be
kept together with this manual.

The electric connection is made via an om-
nipolar  switch  or  plug  where  accessible,
which  is  suitable  for  the  intensity  to  be  to-
lerated and which has a minimum gap of 3
mm between its contacts, which will ensu-
re  disconnection  in  case  of  emergency  or
when cleaning the hob.

The connection should include correct ear-
thing, in compliance with current norms.

If the flexible supply cable fitted to the VT CM
hob  model  ever  needs  to  be  changed,  it
should be replaced by TEKA’s official service.

The input cable should not be in contact ei-
ther  with  the  body  of  the  hob  or  with  the
body of the oven, if the oven is installed in
the same unit.

Positioning the oven

See the corresponding manual.

The oven’s placement should be as shown
in your instruction manual, and the manual
should  also  be  referred  to  when  connec-
ting the electricity. Before accessing the in-
side of the appliance, the appliance should
be disconnected from the power.

Ceramic hobs with controls

Joining the hob to the oven

or the control panel

For  this  purpose,  four  cardan  telescopic
shafts  are  included  with  the  hob.  (See  fig.
5). The way to join them is as follows:

1

Turn off the electricity.

2

Detach  the  cardan  telescopic  shafts  by
pressing on the retention clip (A), where
it  says  PUSH,  with  a  slim  screwdriver,
and  pull  the  extension  out  a  few  centi-

metres.

3

Remove the four pins from the ends (B).

4

Put the oven part-way into its space, ta-
king  care  not  to  drag  the  cardan  teles -
copic  shafts  coming  from  the  hob,  and
leaving enough space to put in the other
ends  of  the  telescopic  shafts  into  the
shafts  in  the  rear  part  of  the  control
panel,  and  then  replace  the  pins.  (See
fig. 5)

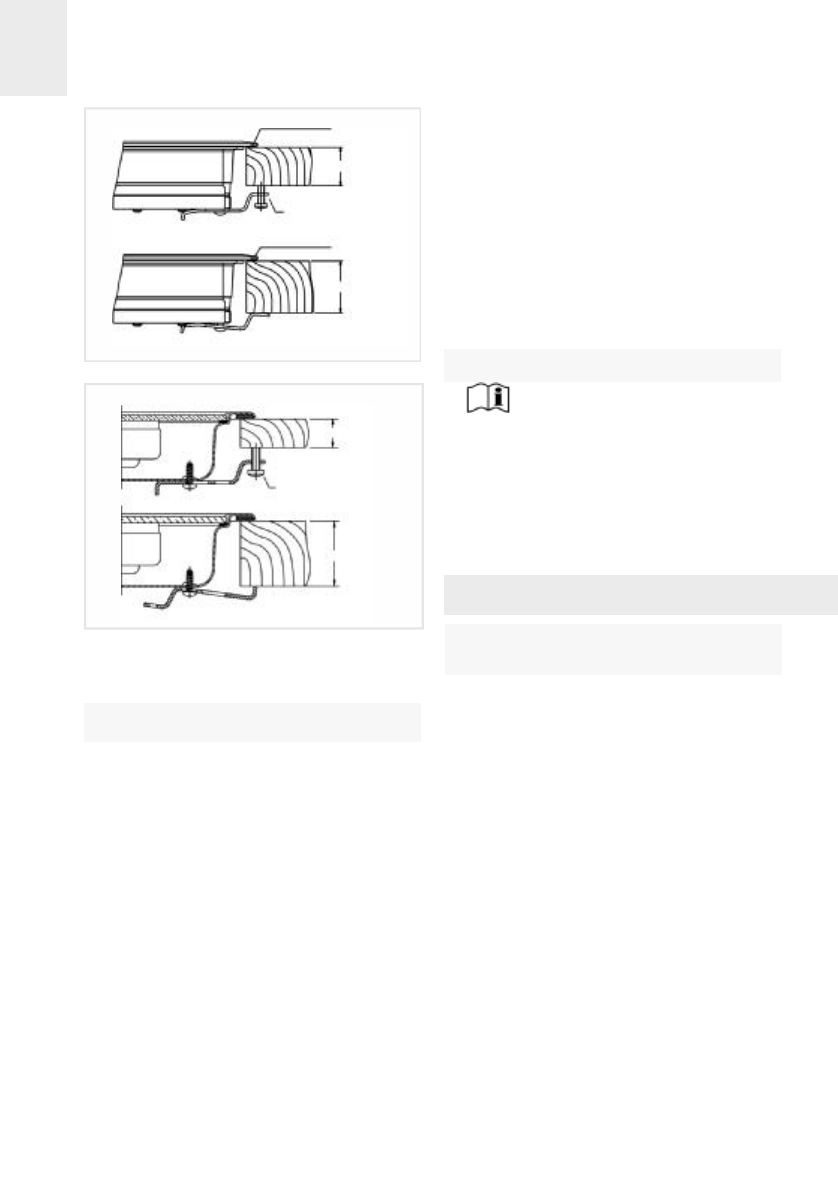

40 mm

20/30 mm

Self-tapping screw for 20
and 30 mm thick worktops

40 mm

20/30 mm

Self-tapping screw for 20
and 30 mm thick worktops

Sealing joint

Sealing joint

fig. 3

fig. 4
