GB

14

Important

INSTALLATION  AND  SETUP  SHOULD
BE  CARRIED  OUT  BY AN AUTHORISED
TECHNICIAN  IN  LINE  WITH  CURRENT
INSTALLATION STANDARDS.

Positioning the hobs

Depending on the model to be installed, an
opening  with  the  dimensions  shown  in  fi-
gure 2 will be cut into the unit’s worktop.

The  system  for  fixing  the  hob  is  intended
for  use  with  kitchen  units  with  a  thickness
of  20,  30  and  40  mm.  In  the  packaging  of
the  models  VTN  DC  and  TC 620,  there  is
a template included that is for use in sizing
the space for these glass ceramic hob mo-
dels.

See  the  fiting  hole’s  dimensions  for  each
model on the “dimensions and characteris-
tics”  table  of  this  manual. The  minimum
distance  between  the  surface  supporting
the cooking pans and the lower part of the
kitchen unit or the hood located above the
hob  should  be  650  mm.  If  the  hood’s  ins -
tallation  instructions  recommend  that  the
gap is  greater  than this, you  should follow
this advice.

The  hobs  described  in  this  manual  can
only  be  installed  with  Teka  ovens.  Models
with no control knobs are only to be insta-
lled  with  Teka  ovens  and/or  Teka  control
panels.

The unit where the hob and oven will be lo-
cated will be suitably fixed.

INSTALLATION WITH A CUTLERY DRA-
WER  OR  LOW  CUPBOARD  (TOUCH
CONTROL MODELS)

If  you  wish  to  have  a  cupboard  or  cutlery
drawer beneath the hob, you should install

a panel to separate them. This will prevent
accidental  contact  with  the  hot  surface  of
the body of the appliance.

The  board  should  be  installed  20  mm
below the bottom of the hob and an empty

Installation

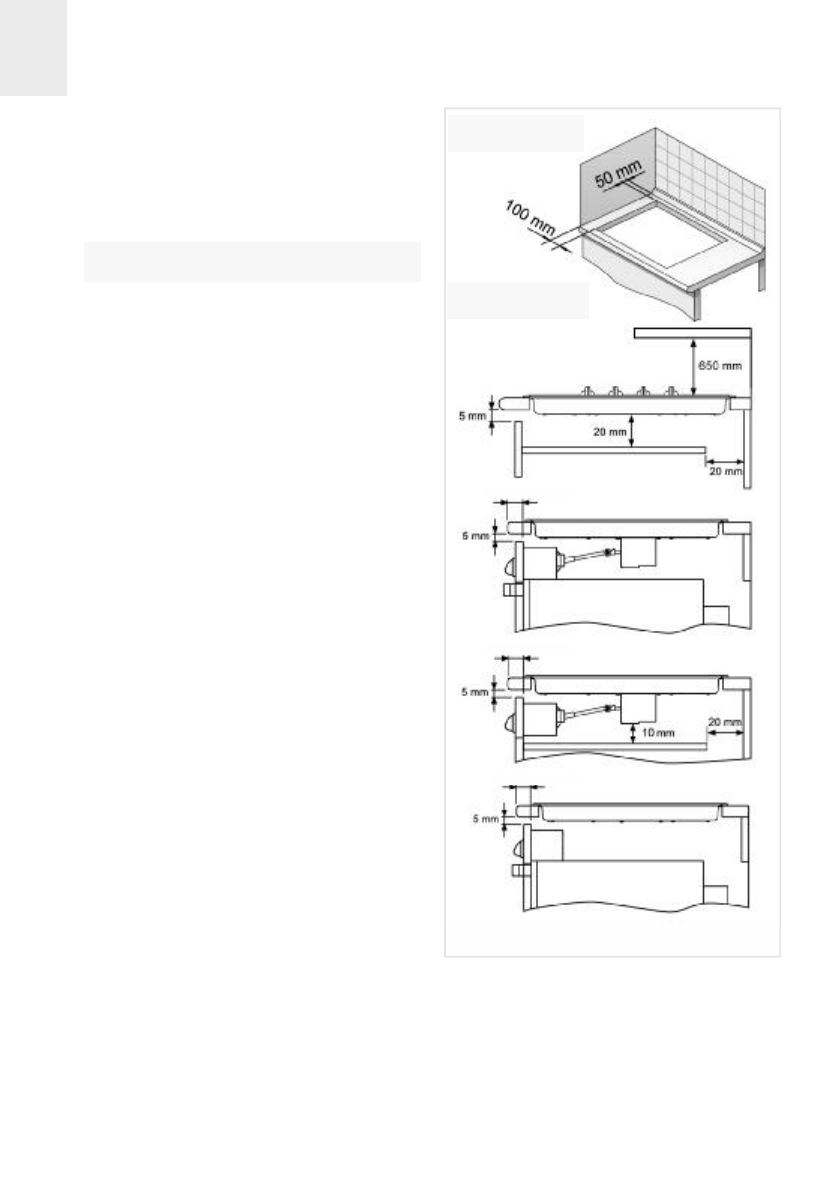

fig. 1

Minimum distances
to walls

Minimum ventilation
distances

OVEN

minimun 40 mm

minimun 40 mm

minimun 40 mm

OVEN
