19

KG 9325 Turbo

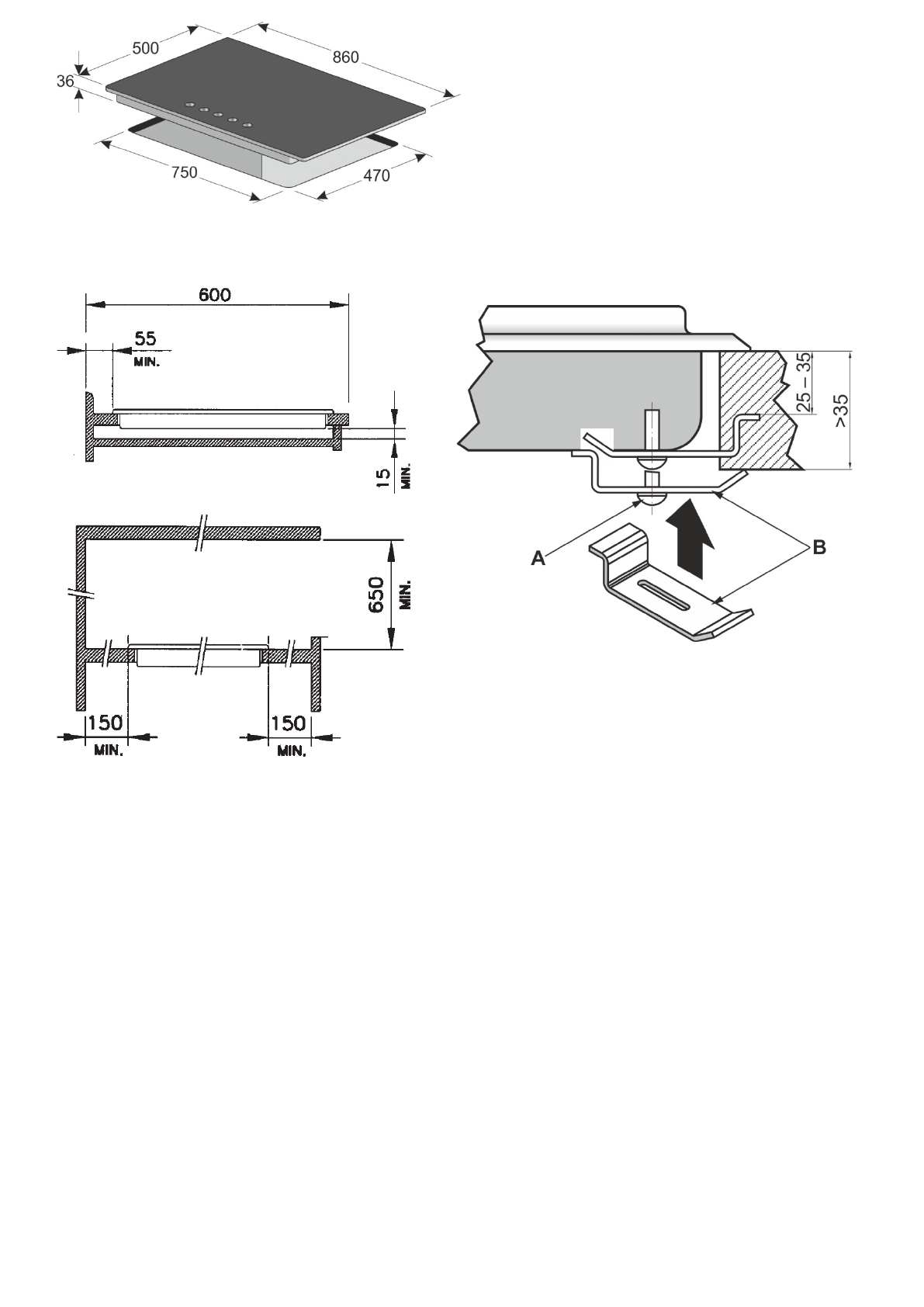

WARNING: CRYSTAL HOBS

DO NOT TIGHTEN SCREW

'A'

  EXCESSIVELY, ONE TURN MAX WILL BE SUFFICIENT, AFTER

CORRECTLY FITTING SHAFT

'B'

  INTO PLACE, AS SHOWN IN THE PICTURE. ENSURE THAT THE

SUPPORTING SURFACE IS PERFECTLY EVEN. FIT THE APPROPRIATE EXPANDED SEAL.
CRYSTAL HOBS MUST NOT BE SUBJECTED TO STRAINS CAUSED BY UNEVEN SUPPORTING
SURFACES.



WICHTIG: CRYSTAL KOCHSTELLEN

DIE SCHRAUBE

'A'

  SOLL NICHT ZU FEST ANGEZOGEN WERDEN, MAX. NOCH UM EINE

UMDREHUNG ZIEHEN, NACHDEM DIE HALTERUNG

'B'

 IHRE RICHTIGE STELLUNG (S. ABBILDUNG)

ERREICHT HAT. SICHERSTELLEN, DASS DIE AUFLAGEFLÄCHE VOLLKOMMEN EBENFLÄCHIG IST.
DEN DAZU VORGESEHENEN DICHTRING AUS SCHAUMKUNSTSTOFF VERWENDEN. DIE
CRYSTAL-KOCHSTELLEN DÜRFEN MIT SPANNUNGEN INFOLGE VON UNREGELMÄSSIGKEITEN IN
DER AUFLAGEFLÄCHE NICHT BELASTET WERDEN.



ВАЖНО: СТЕКЛЯННЫЕ НАГРЕВАТЕЛЬНЫЕ ПОВЕРХНОСТИ:

ВИНТ

'A'

НЕ СЛЕДУЕТ СИЛЬНО ЗАКРУЧИВАТЬ, МАКСИМАЛЬНО ЕЩЕ НА ОДИН ОБОРОТ ПОСЛЕ

ТОГО,  КАК  КРЕПЛЕНИЕ

'B'

ЗАЙМЕТ  СВОЕ  ПОЛОЖЕНИЕ  (см.  рис.)  УБЕДИТЕСЬ,  ЧТО

ПОВЕРХНОСТЬ

ПРИЛЕГАЕТ

БЕЗУПРЕЧНО

РОВНАЯ.

ПРИМЕНЯЙТЕ

ДЛЯ

ЭТОГО

УПЛОТНИТЕЛЬНОЕ  КОЛЬЦО  ИЗ  ЭЛАСТИЧНОГО  МАТЕРИАЛА.  ВО  ИЗБЕЖАНИЕ  СЕРЬЕЗНЫХ

ПОВРЕЖДЕНИЙ  НЕ  ПОДВЕРГАЙТЕ  СТЕКЛЯННЫЕ  НАГРЕВАТЕЛЬНЫЕ  ПОВЕРХНОСТИ

ЧРЕЗМЕРНЫМ НАГРУЗКАМ

.
