41

INSTALLATION

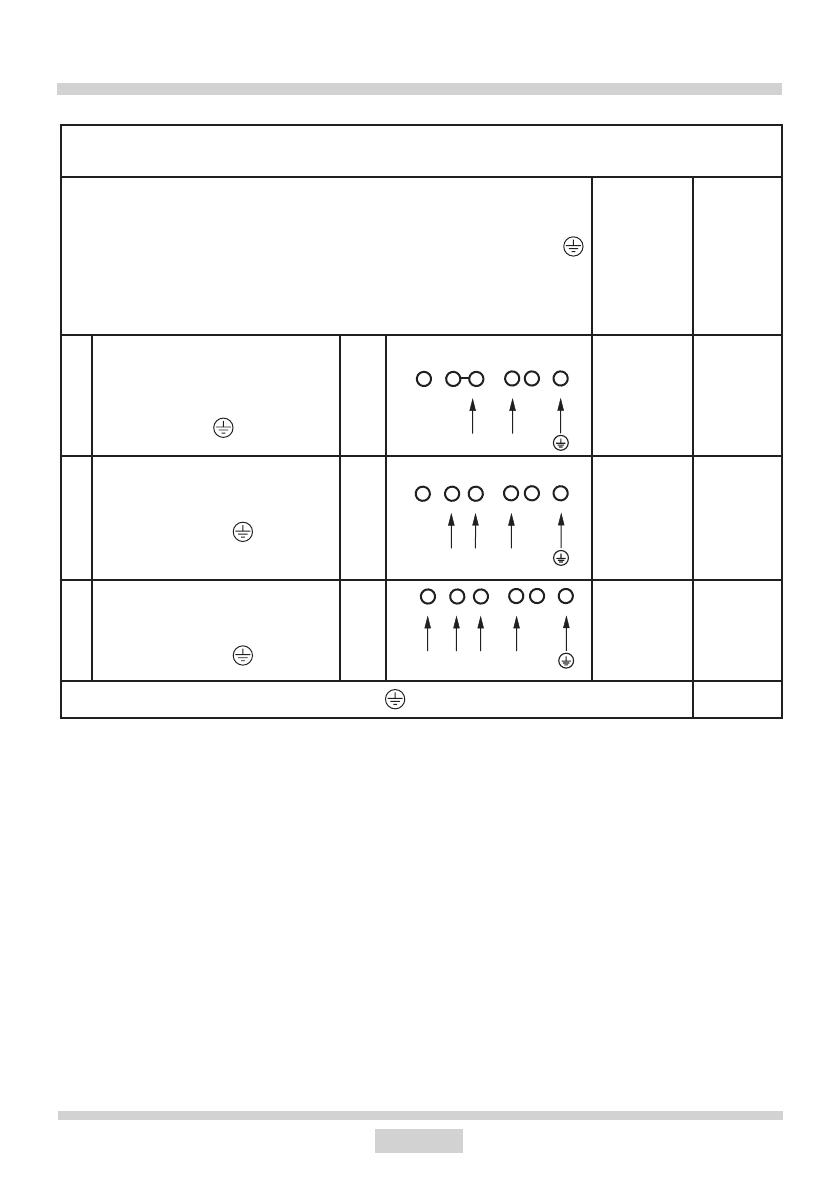

SCHEMA VON MÖGLICHEN VERBINDUNGEN

Hinweis! Die Heizelemente sind für eine Spannung von 230 V ausgelegt.

Hinweis!  Bei  jeder  Verbindungsart  muss  der  Schutzleiter  an  die  mit

gekennzeichnete Klemme angeschlossen sein.

Typ /

Quer

-

schnitt des

Anschluss

-

kabels

Sicherung

1

Bei einem Netz mit Spannung von

230 V einphasiger Anschluss mit

Nullleiter, die Brücke verbindet die

Klemmen L1, L2, Nullleiter bis N,

Schutzleiter bis

1N~

HO5VV-FG

3X 4 mm

2

mind.30 A

2*

Bei  einem  Netz  mit  Spannung

von  230/400  V  zweiphasiger An

-

schluss  mit  Nullleiter,  Nullleiter  bis

N, Schutzleiter bis

2N~

HO5VV-FG

4X2,5mm

2

mind.16 A

3*

Bei  einem  Netz  mit  Spannung

von  230/400  V  dreiphasiger An

-

schluss  mit  Nullleiter,  Nullleiter  bis

N, Schutzleiter bis

3N~

HO5VV-FG

5X1,5mm

2

mind.16 A

L1=R, L2=S, L3=T, N= Klemme des Nullleiter,  = Klemme des Schutzleiters

* Im Falle einer hauseigenen dreiphasigen Netz mit Spannung von 230/400 V ist die übrige

Leitung an die Klemme: L3 anzuschließen, die an die internen Installation des Kochfeldes

nicht angeschlossen ist.

* Die Klemmen N-N sind intern verbunden und müssen daher nicht mehr überbrückt werden.

L1

N

L1

L2

N

L1

L2

N

L3
