12

УСТАНОВКА И МОНТАЖ

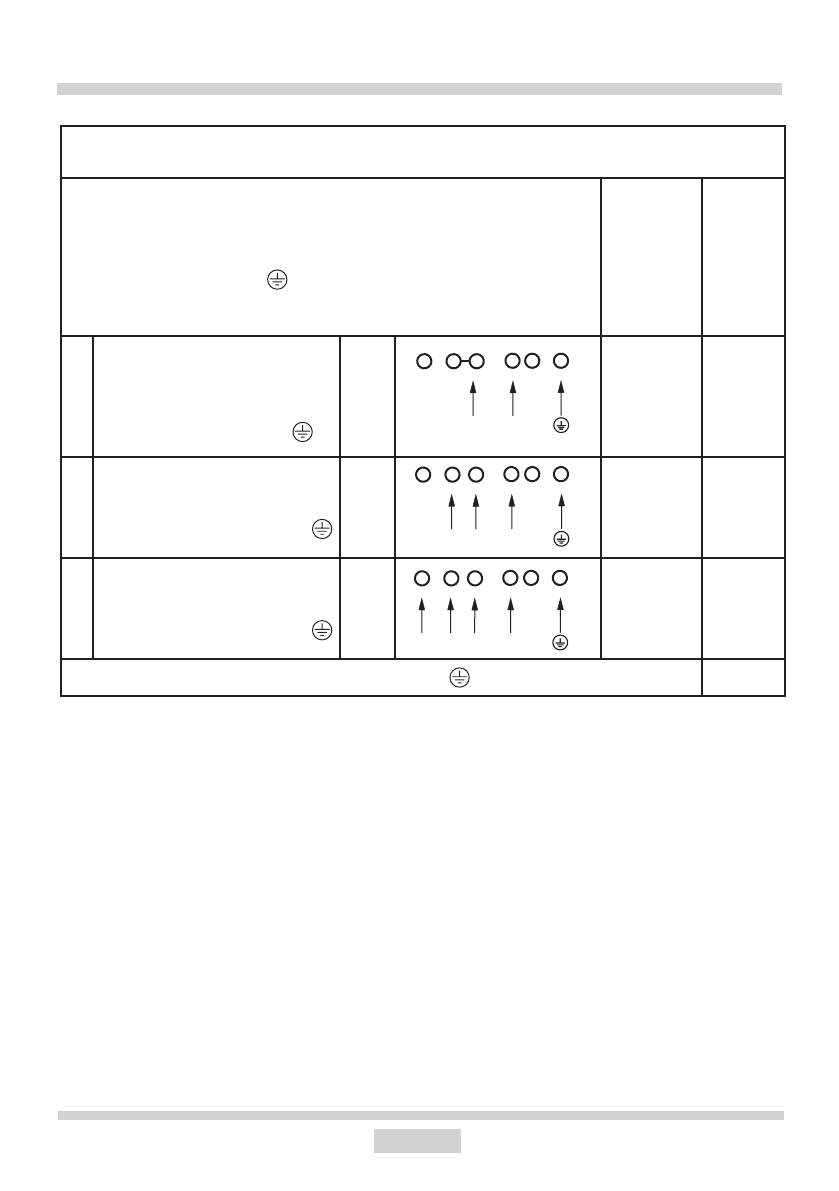

СХЕМА ВОЗМОЖНЫХ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Внимание! Напряжение конфорок 230В

Внимание! Независимо от вида соединения провод заземления должен

быть подключен к клемме

Tип /

сечение

провода

Предо

-

храни

-

тель

1

Для  сети  230В  однофазное

подключение  с  нейтральным

проводом,  клеммы  L1,L2  на

блоке, нейтральный провод до

N, провод заземления до

1кВ~

HO5VV-FG

3X4мм

2

мин.30 A

2*

Для сети 230/400В двухфазное

подключение  с  нейтральным

проводом,  нейтральный  провод

до N, провод заземления до

2кВ~

HO5VV-FG

4X2,5мм

2

мин.16 А

3*

Для сети 230/400В трехфазное

подключение  с  нейтральным

проводом,  нейтральный  провод

до N, провод заземления до

3кВ~

HO5VV-FG

5X1,5мм

2

мин.16 А

L1=R, L2=S, L3=T, N=клемма провода нейтрального,  =клемма провода заземления

* В случае трехфазной сети  230/400В оставшийся провод подсоединить к клемме: L3,

которая не соединена с внутренней электрической частью варочной поверхности.

* Клеммы N-N соединены внутри, их не нужно подсоединять

L1

N

L1

L2

N

L1

L2

N

L3
