1. Blat mobilă

2. Şurub

3. Mâner montare

4. Ochi

5. Garnitura plită

1. Blat mobilă

2. Şurub

3. Mâner montare

4. Ochi

5. Garnitura plită

6. Bloc din lemn

3

4

5

6

INSTALAREA

●

Plita are conectat permanent un conductor care posedă un contact de protecţie şi poate

fi conectată numai la o priză 230 V ~ 50 Hz cu pin de protecţie. Circuitul de alimentare a

prizei ar trebui să fie asigurat suplimentar cu ajutorul unei siguranţe de 16 A.

●

Realizaţi conectarea plitei care este echipată într-un cablu de conectare cu o lungime de

~ 1,5 m cu ştecăr cu contact de protecţie

150

285

490

min 60

min 50

100

150

100

50

125

285

490

min 60

min 50

75

125

75

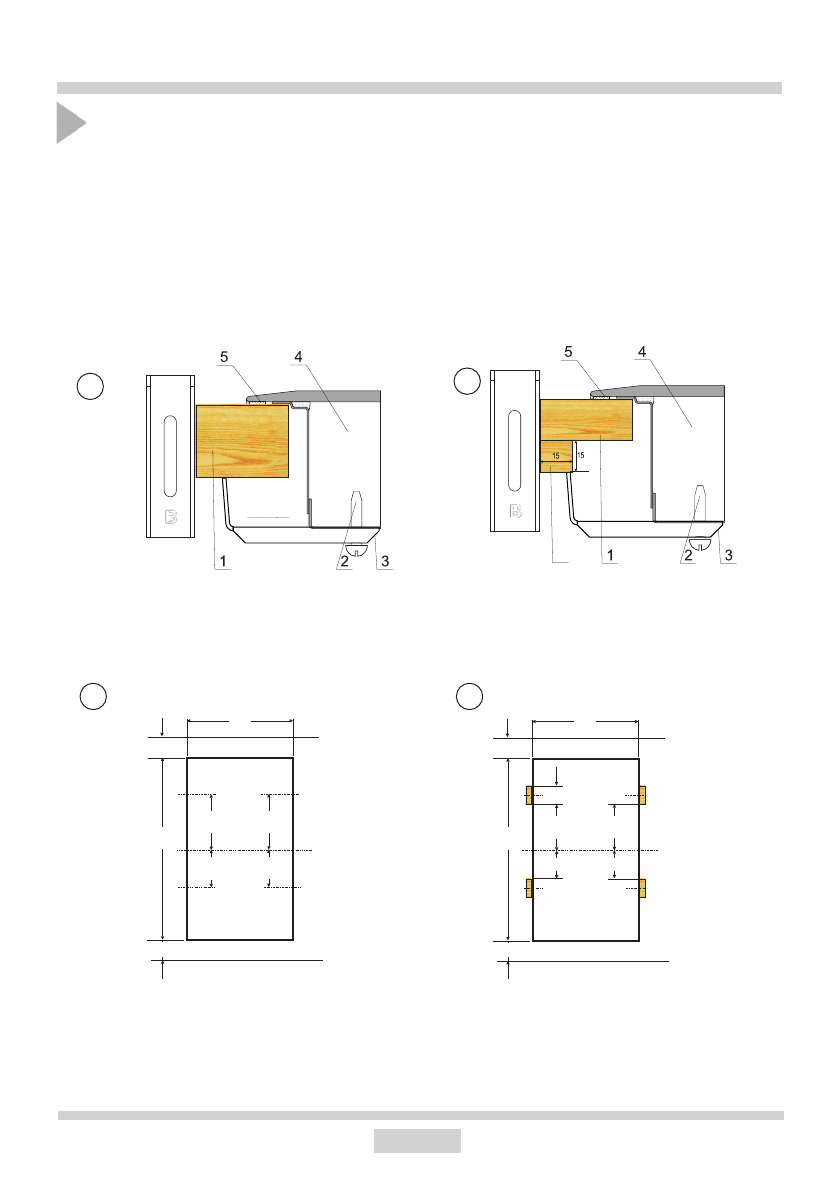

•  În cazul unui blat cu grosimea de 38 mm pentru montarea plitei trebuie să folosiţi 4 mâ

-

nere “A”. Modul de montare a fost indicat pe des 3 şi 4. În cazul unui blat cu grosimea

de 28 mm pe lângă mânerele “A” trebuie să folosiţi 4 blocuri de lemn cu dimensiunile de

15x15x50 mm. Modul de montare a fost indicat pe des 5 şi 6.

•  Verificaţi dacă garnitura este lipită exact de plită. Strângeţi uşor mânerele de sub plită.

•  Curăţaţi blatul, introduceţi plita în orificiu şi apăsaţi pe blat.

•  Aşezaţi mânerele perpendicular faţă de marginea plitei şi strângeţi la maxim.

Instalare plită - mâner
