12

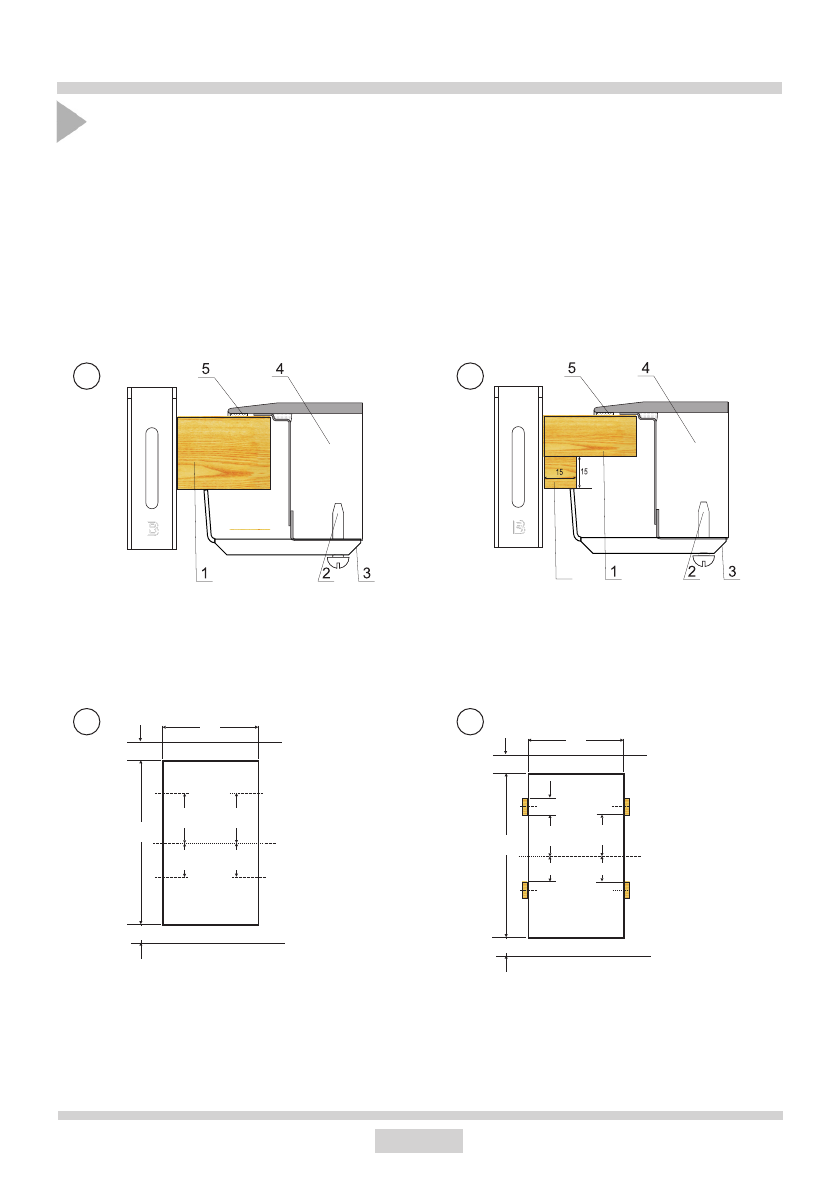

1 – столешница мебели

2 – винт (шуруп)

3 – крепёжный держатель

4 – нагревательная плита

5 – прокладка плиты

1 – столешница мебели

2 – винт (шуруп)

3 – крепёжный держатель

4 – нагревательная плита

5 – прокладка плиты

6 – деревянная колодка

3

4

5

6

УСТАНОВКА  И  МОНТАЖ

●

Плита  имеет  постоянно  подключенный  кабель  с  защитным  соединением  и  может

быть подключена только в штепсельное гнездо с заземлением 230 V ~ 50 Гц. Система

электропитания, подающая ток в штепсельное гнездо, должна быть оборудована в

защиту от превышения напряжения 16А.

●

Подключить  плиту, оборудованную  в соединительный кабель,  длиной ~ 1,5м со

штепселем с защитным соединением.

150

285

490

min 60

min 50

100

150

100

50

125

285

490

min 60

min 50

75

125

75

•  Если  толщина  столешницы  составляет  38  мм,  то  для  крепления  плиты  надо  ис

-

пользовать 4 держателя «B».  Способ монтажа показан на рис. 3 и 4. Если толщина

столешницы  28  мм,  то  кроме  держателей  «B»  надо  дополнительно  применить  4

деревянные колодки, размером 15 х 15 х 50 мм. Способ монтажа показан на рисунке

5 и 6.

•  Проверить, хорошо ли прокладка прилегает к плите.

•  Легко прикрутить держатели снизу плиты.

•  Очистить столешницу, вложить плиту в отверстие и вдавить в столешницу.

•  Установить держатели перпендикулярно к краю плиты и прикрутить до конца.

Монтаж плиты - держатель

6
