W przypadku montowania płyty o szerokości 60 cm nad piekarnikiem,
który nie jest wyposażony w obieg chłodzący, zaleca się utworzenie
otworów w zabudowie w celu zapewnienia prawidłowego przepływu
powietrza.

Uwaga - Na Rysunku 1 pokazano sposób przyklejenia uszczelki.

Odległość  pomiędzy  płytą  i  szafką  lub  jakimkolwiek  urządzeniem
zamontowanym nad kuchenką (np. okapem) musi być nie mniejsza
niż 70 cm

(Rysunek 4)

.

Płytę należy zamocować przy użyciu uchwytów znajdujących się w jej
wyposażeniu, korzystając z otworów wykonanych w podstawie płyty.

2

Wielkość tych otworów powinna wynosić co najmniej 300 cm  i należy
je rozmieścić w sposób pokazany na

Rysunku 5

.

Jeżeli  pod  zabudowaną  płytą  znajduje  się  dostępna  przestrzeń,
konieczne jest zamonto

wanie przegrody

 z materiału izolacyjnego

(np.

drewna)

(Rysunek 3)

.

Jeżeli  kuchenka  jest  montowana  obok  szafki  kuchennej,  odległość
pomiędzy płytą i szafką musi być co najmniej

17 cm

(patrz Rysunek 2)

;

natomiast  odległość  pomiędzy  płytą  i  ścianą  kuchni  musi  być  co
najmniej

7 cm

.

Płytę można zamontować w dowolnym blacie kuchennym, który jest
odporny na działanie temperatury do 100C oraz posiada grubość 25-
45  mm.  Wymiary  otworu,  który  należy  wyciąć  w  blacie  kuchennym,
podane są na

Rysunku 2

.

Metalowe  przedmioty  w  szufladzie  mogą  osiągać  wysokie
temperatury w wyniku recyrkulacji powietrza. Dlatego zaleca się
stosowanie pośredniego panelu drewnianego.

1.1. ZABUDOWA

1.2. ODPOWIEDNIE POMIESZCZENIE

Wentylator  elektryczny  powinien  zapewniać  pełną  wymianę
powietrza w kuchni w tempie 3-5 razy na godzinę. Instalator powinien
przestrzegać obowiązujących w danym kraju przepisów.

W  przestrzeni,  w  której  zainstalowana  jest  kuchenka  gazowa
powstają  duże  ilości  ciepła  i  pary.  Dlatego  też,  konieczne  jest
zapewnienie  dobrej  wentylacji  poprzez  utrzymywanie  naturalnego
obiegu  powietrza  lub  poprzez  zamontowanie  okapu  kuchennego  z
wyciągiem.  W  przypadku  długiego  i  intensywnego  użytkowania
kuchenki, konieczne może być zastosowanie dodatkowej wentylacji,
na  przykład  poprzez  otwarcie  okna  lub  zwiększenie  obrotów
wentylatora.

Urządzenie  pusi  być  zainstalowane  zgodnie  z  obowiązującymi
przepisami i w miejscu dobrze wentylowanym. Proszę zapoznać się z
instrukcją przed przystapieniem do instalacji.

Przy braku możliwości zamontowania okapu, w ścianie zewnętrznej
lub  w  oknie  należy  zainstalować  wentylator  elektryczny  pod
warunkiem, że pomieszczenie posiada otwory odpowietrzające.

2.1. PODŁĄCZENIE DO SIECI ELEKTRYCZNEJ

Przed podłączeniem, sprawdzić obwód uziemienia.

Upewnić się, że napięcie w sieci odpowiada napięciu podanemu na
tabliczce znamionowej znajdującej się na obudowie urządzenia.

Zgodnie  z  przepisami  prawa,  niniejsze  urządzenie  musi  być
uziemione.  W  razie  nie  przestrzegania  tego  wymagania,  producent
nie  poniesie  żadnej  odpowiedzialności  za  jakiekolwiek  szkody  w
stosunku  do  osób  lub  mienia.  Jeżeli  kabel  zasilający  nie  posiada
wtyczki,  należy  zamontować  wtyczkę  dopasowaną  do  obciążenia
wskazanego  na  tabliczce  znamionowej  urządzenia.  Przewód
uziemienia  jest  w  kolorze  żółtozielonym.  Wtyczka  powinna  być
zawsze dostępna.

W  przypadku  gdy  płyta  podłączona  jest  bezpośrednio  do  sieci
e l e k t r y c z n e j ,   k o n i e c z n e   j e s t   z a i n s t a l o w a n i e   w y ł ą c z n i k a
automatycznego.
W  razie  uszkodzenia  kabla  zasilającego,  musi  on  być  wymieniony
przez  wykwalifikowanego  elektryka  w  celu  wyeliminowania
potencjalnych zagrożeń.

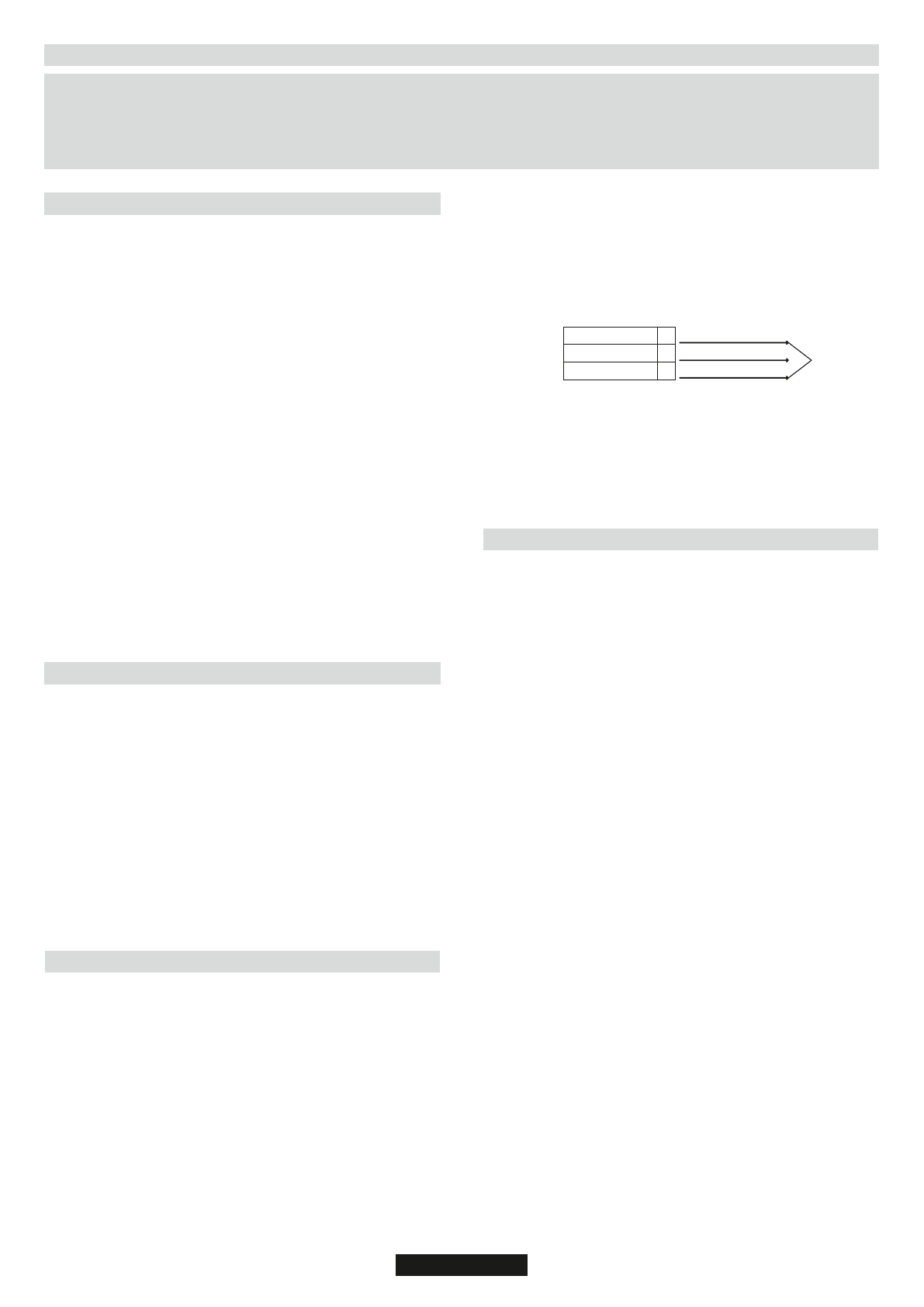

FAZOWY
UZIEMIENIE
NEUTRALNY

L

N

Kabel
zasilający

Przewód brązowy

Przewód żółtozielony

Przewód niebieski

Zacisk sieci
zasilającej

Wyłącznik  musi  być  podłączony  do  okablowania  zgodnie  z
obowiązujacymi przepisami.
Jeśli urządzenie nie posiada kabla i wtyczki lub innego rozwiązania
umożlwiającego  odłączenie  od  odpowiednio  zabezpieczonej  sieci
elektrycznej pozwalającej na pełne odłączenie przy wystąpieniu
nadnapięcia spełniającego warunki kategorii III,instrukcja stwierdza,
że  sposoby  odłączenia  muszą  być  wbudowane  w  instalację
elektryczną, zgodnie z zasadami okablowania.

1. INSTRUKCJE DLA INSTALATORA

INSTALACJA  URZĄDZENIA  DOMOWEGO  MOŻE  BYĆ  SKOMPLIKOWANĄ  OPERACJĄ,  KTÓRA  JEŻELI  NIE  BĘDZIE  WYKONANA
PRAWIDŁOWO,  MOŻE  POWAŻNIE  ZAGROZIĆ  BEZPIECZEŃSTWU  UŻYTKOWNIKA.  DLATEGO  TEŻ,  ZADANIE  TO  POWINNO  BYĆ
WYKONANE  PRZEZ  OSOBĘ  O  ODPOWIEDNICH  KWALIFIKACJACH  ORAZ  ZGODNIE  Z  OBOWIĄZUJĄCYMI  PRZEPISAMI.  W
PRZYPADKU  ZIGNOROWANIA  NINIEJSZEGO  ZALECENIA  I  WYKONANIA  INSTALACJI  PRZEZ  OSOBĘ  BEZ  ODPOWIEDNICH
KWALIFIKACJI,  PRODUCENT  NIE  PONOSI  ŻADNEJ  ODPOWIEDZIALNOŚCI  ZA  JAKIEKOLWIEK  USTERKI  TECHNICZNE,  BEZ
WZGLĘDU NA TO, CZY SPOWODUJĄ ONE SZKODY W MIENIU, CZY TEŻ USZKODZENIA CIAŁA U LUDZI.

Przekrój  poprzeczny  kabla  zasilającego  musi  być  o  wielkości
dostosowanej do mocy pobieranej przez płytę.

Przewód uziemienia (w kolorze żółtozielonym) musi być co najmniej
10 mm dłuższy niż przewód fazowy i neutralny.

Sprawdzić na tabliczce znamionowej dane dotyczące podłączenia do
sieci  elektrycznej  oraz  upewnić  się,  że  kabel  zasilający  jest  typu
3x0.75 mm²

H05 GG-F .

2.2. PODŁĄCZENIE DO GAZU

Poniższe  instrukcje  przeznaczone  są  dla  wykwalifikowanego
personelu, instalacja urządzenia musi być zgodna z obowiązującymi
normami  krajowymi.

(Wyłącznie  dla  Wielkiej  Brytanii:  zgodnie  z

przepisami  prawa,  instalacja  gazowa  i  jej  odbiór  muszą  być
przeprowadzone przez instalatora zarejestrowanego w CORGI)

Wszystkie  prace  muszą  być  wykonane  przy  odłączonym  zasilaniu
elektrycznym.

3)  Podłączyć  łącznik  C  do  domowej  instalacji  gazowej  przy
użyciu  sztywnego  przewodu  miedzianego  lub  stalowego
przewodu elastycznego.

Na tabliczce znamionowej urządzenia wskazany jest rodzaj gazu do
którego  zostało  ono  przystosowane.  Podłączenie  do  sieci  gazowej
lub  do  butli  z  gazem  płynnym  należy  przeprowadzić  po  uprzednim
upewnieniu się, że urządzenie jest wyregulowane dla danego rodzaju
gazu, który ma być podłączony. Jeżeli urządzenie nie jest prawidłowo
wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmiany
ustawień gazowych.

W  przypadku  podłączania  płyty  do  gazu  przy  użyciu  przewodów
elastycznych, należy zapewnić, aby maksymalna odległość łączenia
tym przewodem nie przekroczyła 2 metrów.

1) Jak pokazano na rysunku, kolejno zamontować:

A:  Łącznik cylindryczny męski 1/2"

W  przypadku  butli  z  gazem  płynnym  (butli  gazowej)  należy
zastosować  regulator  ciśnienia  zgodny  z  obowiązującymi  normami
krajowymi.

B:  Uszczelka 1/2"

Giętkiej rurki, powinny być wyposażone w taki sposób, że nie może
wejść  w  kontakt  z  ruchomą  część  mieszkania  (np.  szuflady)  i  nie
przechodzi przez wszelkie miejsca, gdzie może stać się zgnieciony /
załamane lub uszkodzone w inny sposób.

Aby  zapobiec

  ewentualnemu  uszkodzeniu  płyty,  należy  zachować

następującą kolejność podczas instalacji (rysunek 6):

2) Zacisnąć połączenie przy użyciu kluczy, pamiętając o ułożeniu
przewodów rurowych w odpowiednim położeniu.

W  niektórych  modelach,  na  wyposażeniu  urządzenia  znajduje  się
łącznik stożkowy, przeznaczony do zamontowania na terenie krajów,
w których ten typ łącznika jest obligatoryjny; na rysunku 8 pokazano w
jaki sposób rozróżnić poszczególne typy łącznika (CY = cylindryczny,
CO = stożkowy). W każdym przypadku, cylindryczna część łącznika
musi być podłączona do płyty gazowej.

Należy  stosować  wyłącznie  rury,  podkładki  i  uszczelki,  które  są
zgodne z obowiązującymi normami krajowymi.

C:  Łączni

k gazowy damski

stożek-cylinder lub cyl

inder -cylinder 1/2"
