A placa está equipada com um cabo de alimentação que só
permite a ligação da placa a uma fonte de alimentação de energia
d e   2 2 0 - 2 4 0   V   e n t r e   f a s e s   o u   e n t r e   a   f a s e   e   o   n e u t r o .

 • Ligue o cabo de alimentação a uma tomada; para
seleccionar o fusível correcto, tem de consultar a tabela.

Apesar de a placa ser fornecida com um cabo de alimentação,
ela também pode ser ligada a:

. Corrente trifásica

220-240 V3~

. Corrente trifásica

380-415 V2N~

  5. DESCRIÇÃO DAS PLACAS

• a zona de cozedura hilight:

 uma tira condutora metálica está

instalada de modo a abranger de modo uniforme toda a superfície
da zona. Fica pronta a ser utilizada passados 3 segundos
da sua ligação e é apropriada para uma cozedura constante,
homogénea e sustentada.

A placa vitrocerâmica permite tirar melhor partido do elevado nível
de calor gerado pelos discos hilight, acelerando assim a cozedura
dos alimentos. As modificações estruturais mantêm inalteradas
as propriedades de resistência do vidro às temperaturas elevadas,
e incrementam significativamente o controle da distribuição da
potência dos discos. Com o principio do "Sprinter", obtemos uma
redução, do tempo necessário para a cozedura, que pode chegar
até 15%, em função do tipo de cozedura e dos recipientes
utilizados.

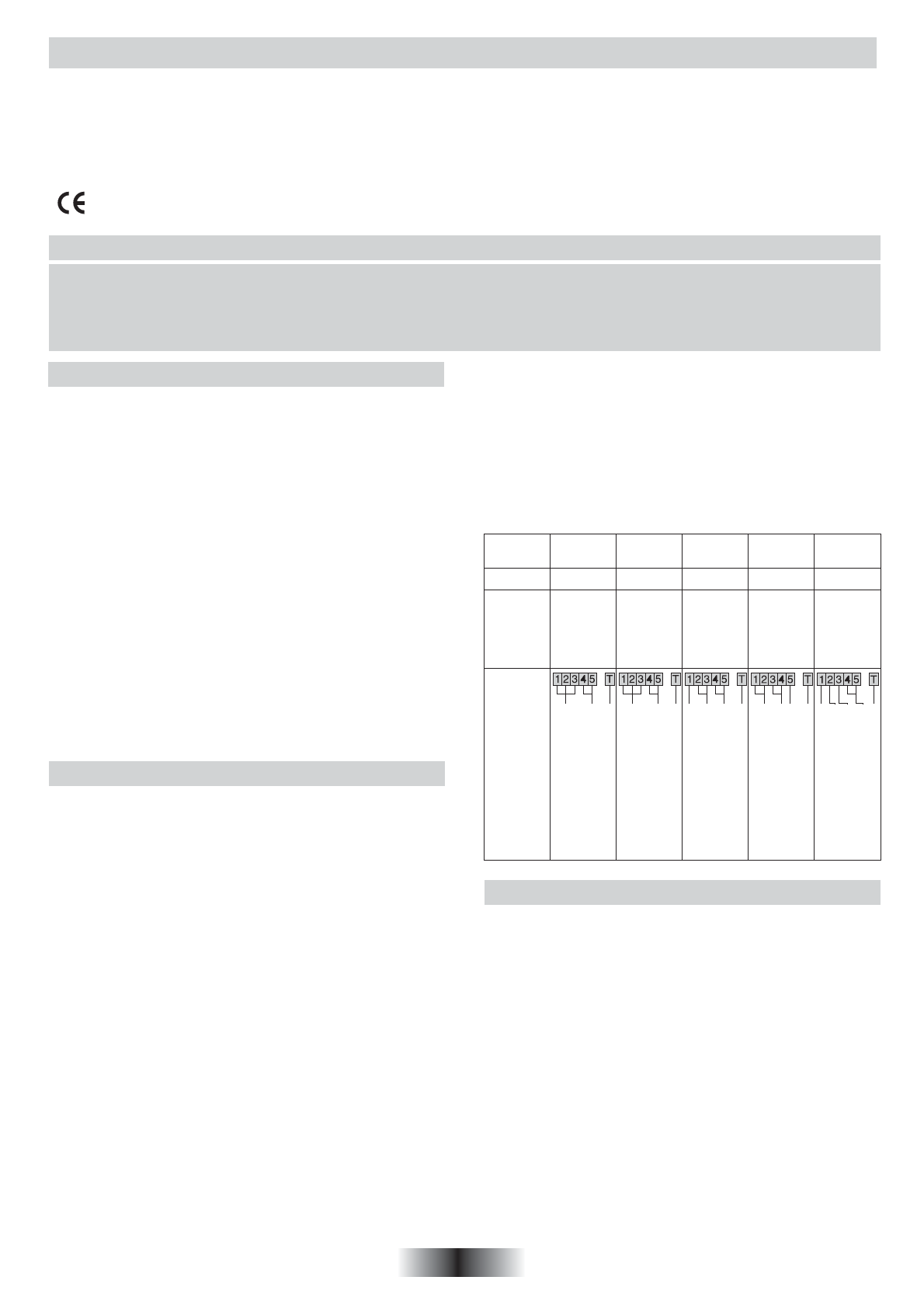

3 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

3 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

4 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

4 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

5 G 1,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

Monophasé

220-240V~

Biphasé

220-240V2~

Triphasé

380-415V2N~

Triphasé

220-240V3~

Triphasé

380-415V3N~

20 A

20 A

20 A

20 A

16 A

FUSIBLE

CABLE

PH Phase
shunter 1-2
shunter 2-3

N Neutre
shunter 4-5

T Terre E

Branche-

ment sur la

plaque à

bornes

Shunter:

établir un

pont à

l’aide d’une

barrette

shunt

PH

N

T

PH

PH T

PH N

T

PH

PH

PH

PH T

T

PH

PH

PH N

PH Phase
shunter 1-2
shunter 2-3

PH Phase
shunter 4-5

T Terre E

PH Phase

PH Phase
shunter 2-3

N Neutre
shunter 4-5

T Terre E

PH Phase
shunter 1-2

PH Phase
shunter 3-4

PH Phase

T Terre E

PH Phase

PH Phase

PH Phase

N Neutre
shunter 4-5
T Terre E

1. INSTRUÇÕES E RECOMENDAÇÕES DE SEGURANÇA

2. INSTALAÇÃO

A instalação de electrodomésticos é uma operação delicada que, se não for efectuada correctamente, pode acarretar
consequências graves para a segurança dos consumidores. Por isso, trata-se de uma operação que deve ser confiada a um
profissional que a possa efectuar de acordo com as normas técnicas em vigor. Se, no entanto, apesar desta advertência, o
consumidor decidir proceder ele próprio à instalação da placa, o fabricante declina toda e qualquer responsabilidade em
caso de qualquer falha técnica do produto, quer esta falha dê ou não origem a danos materiais ou a lesões em pessoas.

3. ENCASTRE

Tanto o móvel no qual a placa vai ser encastrada ou que vai servir
de suporte à placa, como as paredes de quaisquer móveis
a d j a c e n t e s ,   t ê m   d e   s e r   f e i t o s   d e   m a t e r i a l   r e s i s t e n t e   a
temperaturas elevadas. Além disso, o revestimento de laminado
que cobre o móvel ou o suporte deve ser colado com cola resistente
a temperaturas elevadas, a fim de impedir que se descole.

Instalação (fig. B / D) :

- Com a placa é fornecida uma vedação. Para a instalar:
- Volte a placa de pernas para o ar, com o lado com o vidro voltado

p a r a   b a i x o ,

t e n d o   o   c u i d a d o   d e   p r o t e g e r   o   v i d r o .

- Monte a vedação a toda a volta da placa.
- Certifique-se de que a vedação fica correctamente colocada, a

fim de prevenir qualquer penetração no móvel de suporte.

• Deixe um intervalo de, pelo menos, 5 cm entre a  placa e

quaisquer superfícies verticais adjacentes.

• Sempre que, depois de instalada a placa, o fundo da caixa da

placa ficar situado perto de uma zona normalmente acessível
quando está a cozinhar e/ou utilizada para guardar recipientes,
objectos, etc., instale uma divisória a uma distância de
1   c m   d o   f u n d o   d a   c a i x a   d a   p l a c a ,   a   f i m   d e   e v i t a r
q u a i s q u e r   r i s c o s   d e   q u e i m a d u r a   o u   d e   d e t e r i o r a ç ã o .

  4. LIGAÇÃO ELÉCTRICA

A instalação eléctrica a que esta placa vai ser ligada tem de estar
em conformidade com as normas em vigor no país da instalação.
O fabricante declina toda e qualquer responsabilidade se este
requisito não for devidamente cumprido.

Atenção:

- Antes de proceder à ligação, verifique a tensão da alimentação

de energia apresentada no voltímetro, a posição do disjuntor,
a amperagem do fusível e a continuidade da ligação à terra da
instalação.

- A ligação da placa à rede tem de ser efectuada por meio de

uma tomada devidamente ligada à terra ou por meio de um
disjuntor omnipolar.

- Uma das extremidades do fio de protecção verde/amarelo tem

de ser ligada aos terminais de ligação à terra da placa, tendo
a outra extremidade do fio de ser ligada à instalação de
alimentação de energia.

- O fabricante declina toda e qualquer responsabilidade por

qualquer incidente que possa ocorrer durante a utilização de
uma placa que não esteja ligada à terra, que não esteja
devidamente ligada à terra ou que esteja ligada a uma terra

cuja

continuidade da ligação à terra seja deficiente; mais se informa
que o fabricante também declina todas e quaisquer eventuais
consequências de um incidente do tipo acima referido.

-Todas as operações relacionadas com o cabo de alimentação

de energia têm de ser levadas a cabo ou pelos serviços de
assistência técnica ou por um técnico habilitado de forma equivalente.

LEIA CUIDADOSAMENTE AS INSTRUÇÕES, PARA PODER TIRAR O MAIOR PARTIDO POSSÍVEL DA SUA PLACA. O fabricante
recomenda que mantenha o manual de instruções sempre à mão, seja durante a instalação da placa, seja posteriormente, quando
a estiver a utilizar, a fim de o poder consultar; antes de proceder à instalação da placa, registe o número de série no campo previsto
para esse efeito nesta página, para a eventualidade de ter de recorrer aos serviços de assistência técnica.

Os dados aqui apresentados são meramente informativos. A fim de melhorar a qualidade dos seus produtos, o fabricante reserva-
se o direito de modificar os seus produtos, introduzindo-lhes melhorias técnicas que satisfaçam o disposto no Código do Consumidor.

Este aparelho está em conformidade com as Directivas Europeias 73/23/EEC e 89/336/EEC, substituídas pelas 2006/95/EC
e 2004/108/EC, e respectivas alterações posteriores.
