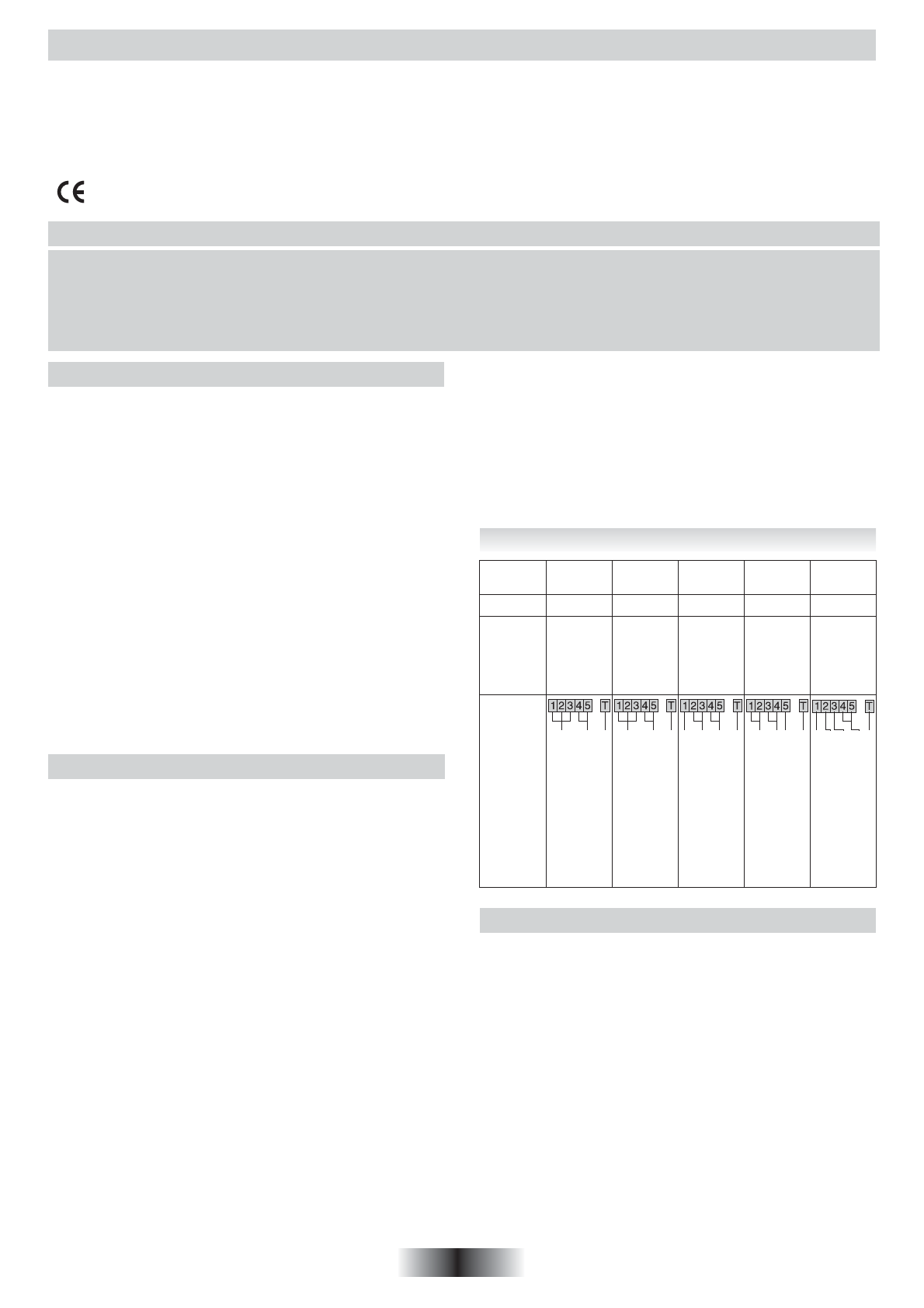

 RACCORDEMENT AUX BORNES DE LA PLAQUE

•

La table est livrée avec un câble d'alimentation permettant le

raccordement exclusivement sous une tension de 230V entre
phases ou entre phase et neutre:

• Raccorder à une prise de courant, pour le choix du fusible
se reporter au tableau ci-contre.

Il est toutefois possible d'adapter l'appareil pour un
raccordement en :

  . Triphasé 220-240 V3~

. Triphasé 380-415 V2N~

3 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

3 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

4 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

4 G 2,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

5 G 1,5 mm

2

H05RR-F,

H05VV-F,

H05V2V2-F

Monophasé

220-240V~

Biphasé

220-240V2~

Triphasé

380-415V2N~

Triphasé

220-240V3~

Triphasé

380-415V3N~

20 A

20 A

20 A

20 A

16 A

FUSIBLE

CABLE

PH Phase
shunter 1-2
shunter 2-3

N Neutre
shunter 4-5

T Terre E

Branche-

ment sur la

plaque à

bornes

Shunter:

établir un

pont à

l’aide d’une

barrette

shunt

PH

N

T

PH

PH T

PH N

T

PH

PH

PH

PH T

T

PH

PH

PH N

PH Phase
shunter 1-2
shunter 2-3

PH Phase
shunter 4-5

T Terre E

PH Phase

PH Phase
shunter 2-3

N Neutre
shunter 4-5

T Terre E

PH Phase
shunter 1-2

PH Phase
shunter 3-4

PH Phase

T Terre E

PH Phase

PH Phase

PH Phase

N Neutre
shunter 4-5
T Terre E

  5. PRESENTATION

• Le foyer hilight :

 une lame métallique conductrice est répartie

uniformément sur toute la surface du foyer. Efficace en trois
secondes, il permet la réalisation de cuissons régulières,
h o m o g è n e s ,   m a i s   é g a l e m e n t   l e s   c u i s s o n s   s o u t e n u e s .
La table vitrocéramique permet de mieux tirer profit de la chaleur
élevée générée par les foyers hilight, accélérant ainsi la cuisson.
Les modifications structurelles maintiennent inaltéré les propriétés
de résistance du verre aux températures élevées et améliorent
la capacité de contrôle de la puissance distribuée. Avec le principe
du "Sprinter", on obtient une réduction du temps de cuisson
pouvant aller jusqu'à 15% suivant le type de cuisson et les
récipients utilisés.

1. INSTRUCTIONS GENERALES

La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui,
si elle n'est pas correctement effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs.
Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux
normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation,
le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des
dommages aux biens et/ou aux personnes.

3. ENCASTREMENT

Le meuble ou le support dans lequel doit être encastrée la table,
ainsi que les parois du meuble qui pourraient juxtaposer celui-ci,
doivent être d'une matière résistant à une température élevée.
De plus, il est nécessaire que le revêtement qui recouvre le meuble
ou le support soit fixé par une colle résistant à la chaleur afin
d'éviter le décollement.

Installation (fig. B / D):

• Un joint d'étanchéité est livré avec la table de cuisson. Pour

procéder à sa mise en place,

- retourner la table, face verre vers le bas,

en prenant soin de

protéger le verre.

- placer le joint tout autour de la table.
- veiller particulièrement à le placer correctement afin d'éviter

toute infiltration dans le meuble support.

• Prévoir un espace de 5 cm minimum entre l'appareil et les parois

verticales avoisinantes.

• Si, en fonction de l'installation de la table, la partie inférieure de

son caisson se trouve à proximité d'une zone normalement
accessible lors de manipulations et/ou de rangements, placer
une cloison à 1 cm du fond du caisson, pour éviter tous risques
de brûlure ou de détérioration.

2. INSTALLATION

"L'installation recevant l'appareil cité en référence doit être
conforme à la norme en vigueur dans le pays d'installation".
le constructeur décline toute responsabilité en cas de non
respect de cette disposition".

Attention : vérifier la continuité de la terre de l'installation
avant de procéder au raccordement. Notre responsabilité ne
saurait être engagée pour tout incident ou ses conséquences
éventuelles qui pourraient survenir à l'usage d'un appareil
non relié à la terre, ou relié à une terre dont la continuité
serait défectueuse.

• Avant de procéder au raccordement, le technicien doit vérifier

la tension d'alimentation indiquée au compteur, le réglage du
disjoncteur, le calibre du fusible et la continuité de la terre de
l'installation.

• Le raccordement électrique au réseau doit être effectué par une

prise de courant avec prise de terre, ou par l'intermédiaire d'un
dispositif à coupure omnipolaire conforme à la norme en vigueur
dans le pays d'installation.

Si l'appareil comporte une prise de courant, il doit être installé
d e   t e l l e   f a ç o n   q u e   l a   p r i s e   d e   c o u r a n t   s o i t   a c c e s s i b l e .

• Le fil de protection vert/jaune doit être relié aux bornes de terre,

de l'appareil d'une part, et de l'installation d'autre part.

• Toute intervention se rapportant au câble d'alimentation doit

impérativement être réalisée par le Service après-vente ou une
personne de qualification similaire.

  4. RACCORDEMENT ELECTRIQUE

LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE APPAREIL.
Nous vous conseillons de conserver la notice d'installation et d'utilisation pour toute consultation ultérieure, et de noter, avant installation
d e   l a   ta b l e ,   l e   n u m é r o   d e   s é r i e   d e   l ' a p pa r e i l   e n   c a s   d ' é v e n t u e l l e   d e m a n d e   d ' i n t e r v e n t i o n   d u   s e r v i c e   a p r è s - v e n t e .

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, le constructeur
pourra apporter à ses appareil des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du
Code de la Consommation.

Cet appareil est conforme aux Directives Européennes 73/23/EEC et  89/336/EEC, remplacées  par 2006/95/EC et 2004/108/EC,
et les modifications successives.
